滤波器
通带频率15~16GHz, DC-14.7GHz≥40dB, 16.3-34GHz≥40dB, SMA
- ZBF4-C15.5-1G-321
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 16 | GHz |
| 通带损耗 | / | / | 1.6 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-14.7 | GHz≥ | 40 | dB | ||
| 带外抑制 | 16.3-34 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 14.7 | 21.11 | -53.12 | 0.6 |
| 14.81 | 17.67 | -31.54 | 1.99 |
| 14.93 | 2.07 | -3.19 | 3.58 |
| 15.04 | 1.02 | -1.59 | 3.92 |
| 15.16 | 1.06 | -1.13 | 3.09 |
| 15.27 | 1.06 | -1.06 | 2.58 |
| 15.39 | 1.08 | -1.18 | 2.39 |
| 15.5 | 1.21 | -1.15 | 2.33 |
| 15.61 | 1.02 | -1.03 | 2.35 |
| 15.73 | 1.23 | -0.92 | 2.48 |
| 15.84 | 1.12 | -1.19 | 2.65 |
| 15.96 | 1.1 | -1.1 | 3.22 |
| 16.07 | 1.02 | -1.46 | 4.01 |
| 16.19 | 17.3 | -20.13 | 3.26 |
| 16.3 | 41.72 | -45.8 | 1.45 |

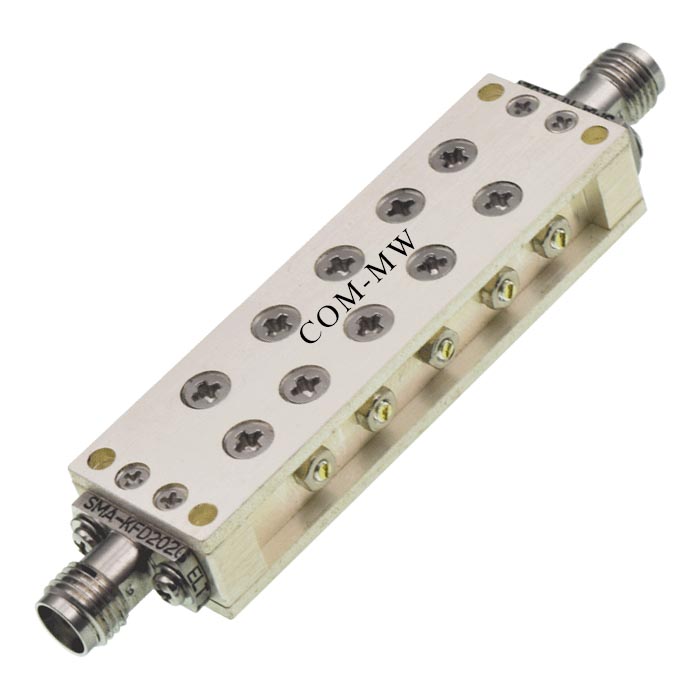

参考实物图

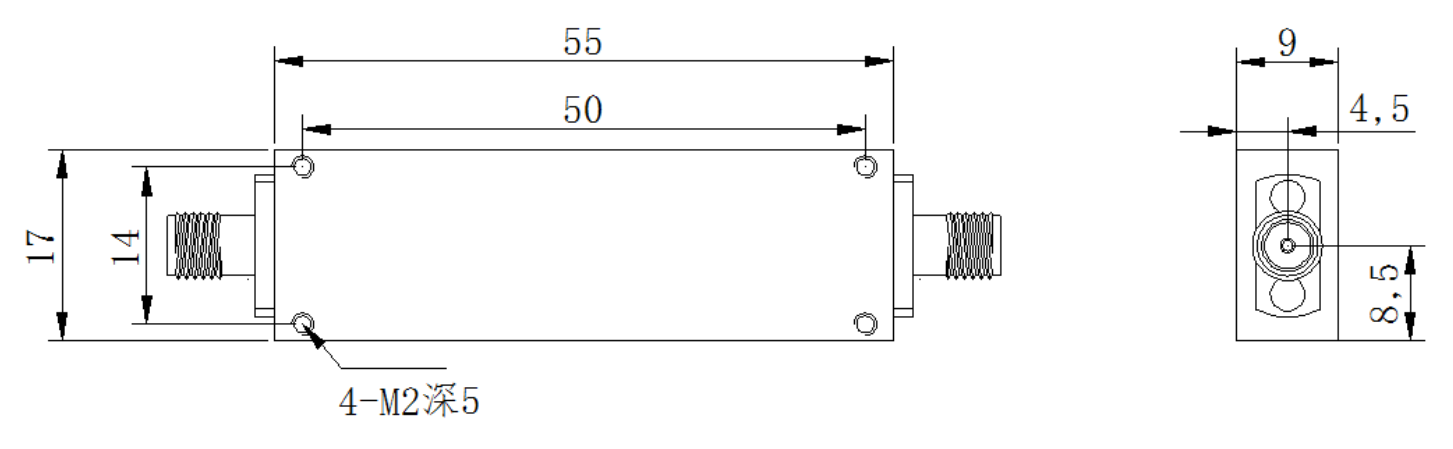

外形结构图（mm）

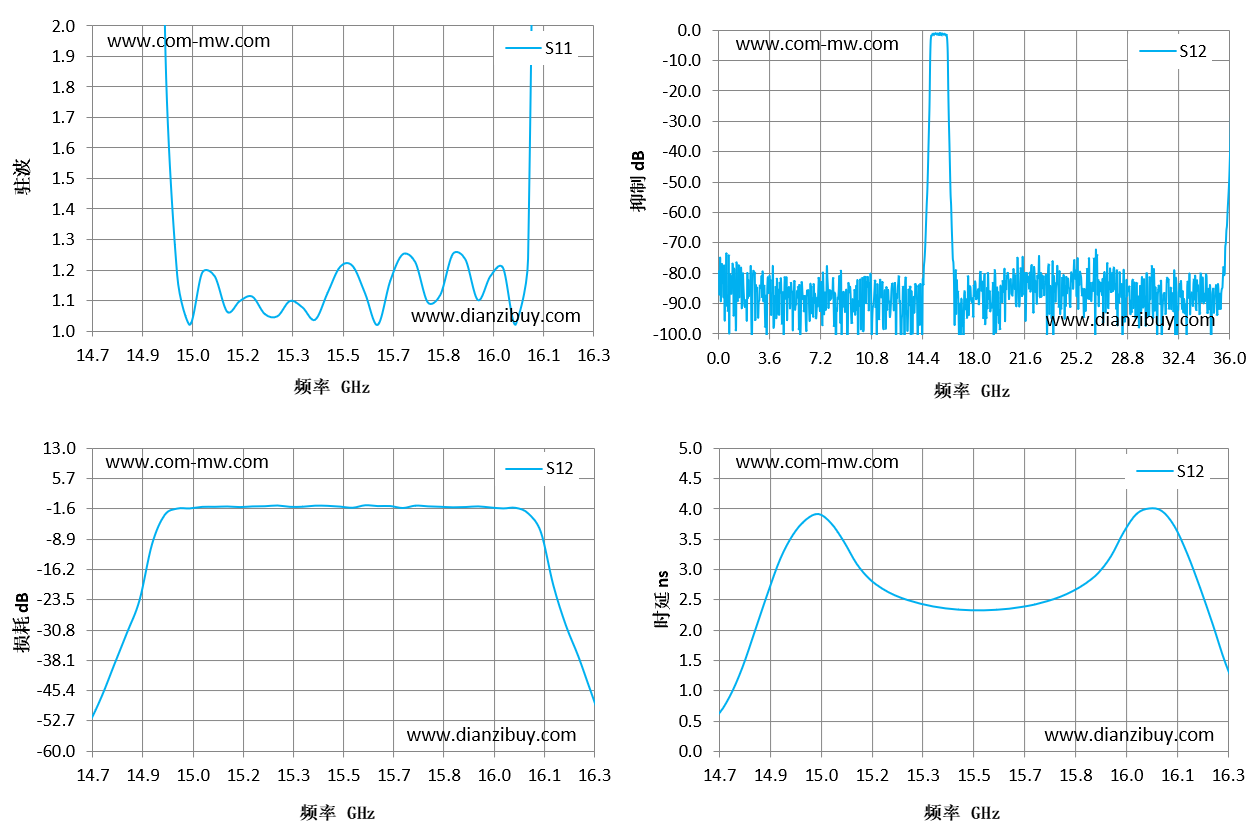

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
