滤波器组件
通带频率 780~1170MHz,通带频率 1650~2000MHz,DC-700MHz≥25dB,1268-1561MHz≥30dB,SMP
- DFSBF5-L780-2000-3805
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 780 | ~ | 1170 | MHz |
| 通带频率 | / | / | 1650 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 25 | dB | ||
| 带外抑制 | 1268-1561 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMP-M or J |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 37.27 | 34.77 | -33.34 | -33.34 | 1.70 |
| 0.62 | 24.79 | 21.76 | -30.26 | -30.26 | 1.77 |
| 0.74 | 7.48 | 8.06 | -10.90 | -10.90 | 8.80 |
| 0.86 | 1.43 | 1.45 | -1.09 | -1.09 | 2.83 |
| 0.99 | 1.40 | 1.43 | -0.99 | -0.99 | 2.16 |
| 1.11 | 1.35 | 1.38 | -1.07 | -1.07 | 2.60 |
| 1.23 | 5.48 | 6.89 | -7.88 | -7.88 | 6.71 |
| 1.35 | 9.99 | 36.60 | -45.55 | -45.55 | -27.50 |
| 1.47 | 16.44 | 43.60 | -42.62 | -42.62 | -0.61 |
| 1.59 | 15.55 | 17.38 | -21.00 | -21.00 | 2.97 |
| 1.71 | 1.34 | 1.35 | -1.19 | -1.19 | 2.76 |
| 1.84 | 1.29 | 1.29 | -1.03 | -1.03 | 1.84 |
| 1.96 | 1.45 | 1.32 | -1.07 | -1.07 | 1.61 |
| 2.08 | 1.07 | 1.16 | -1.02 | -1.02 | 1.69 |
| 2.20 | 2.85 | 3.03 | -2.55 | -2.55 | 1.53 |

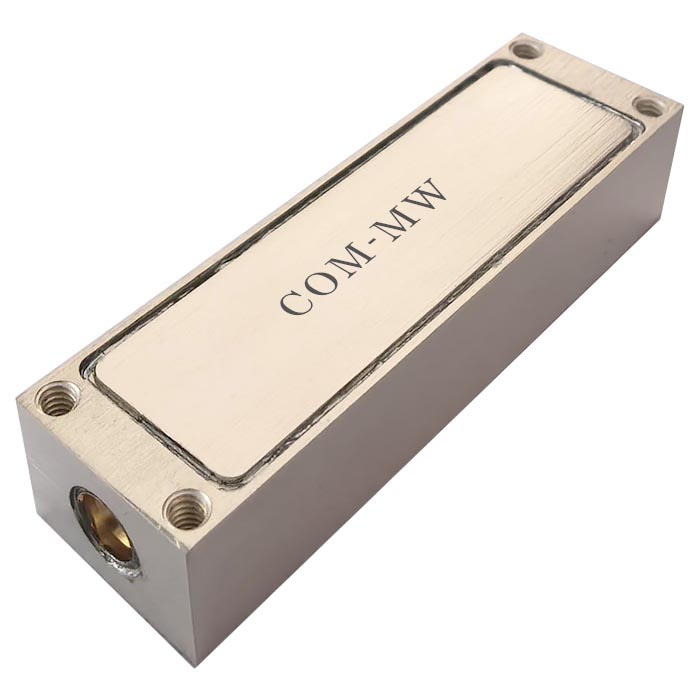

参考实物图

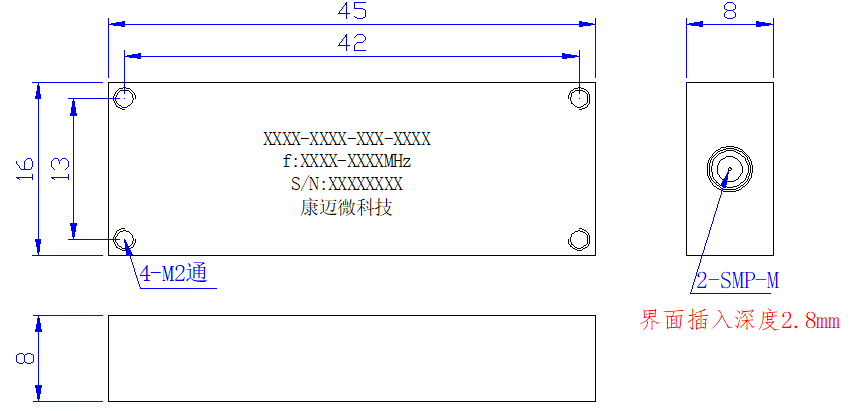

外形结构图（mm）

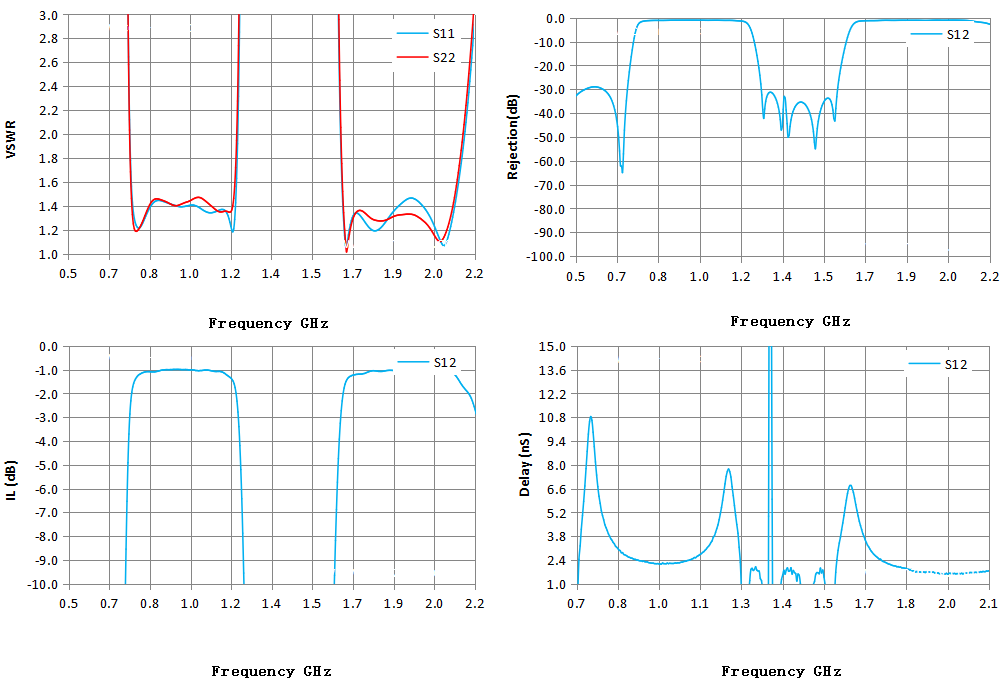

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
