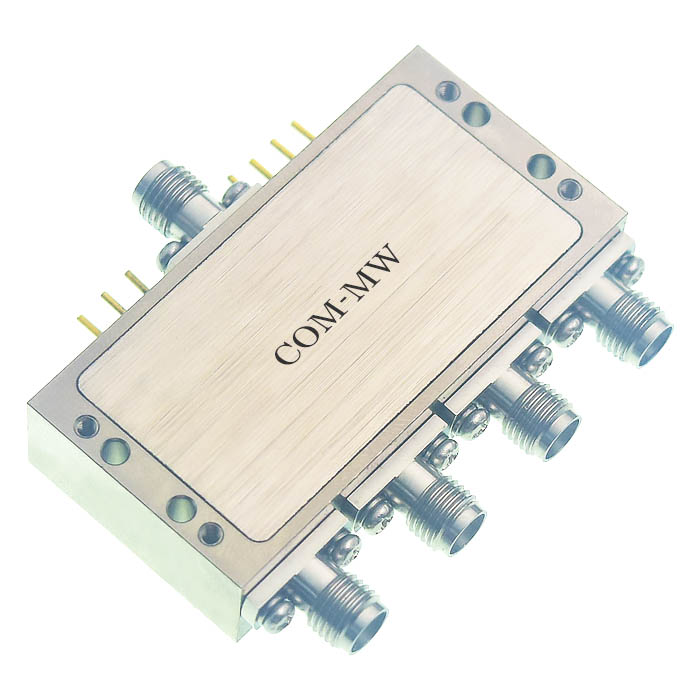

6~18GHz, 单刀四掷 , 吸收式, 100ns, SMA
国产化,宽带,吸收式。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 6 | ~ | 18 | GHz |
插入损耗 | 1.3 | 1.7 | dB | |
隔离度 | 60 | 80 | dB | |
驻波比 | 1.4 | 1.6 |
开关路数 | 单刀四掷 |
开关特性 | 电子吸收式开关 |
开关时间 | 100ns |
接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
功率容量 | 0.2W |
工作电压 | ±5V |
工作电流 | 30mA |
工作温度 | -40~+85℃设计保证 |
其它 | TTL电平控制:0通,1断。 |

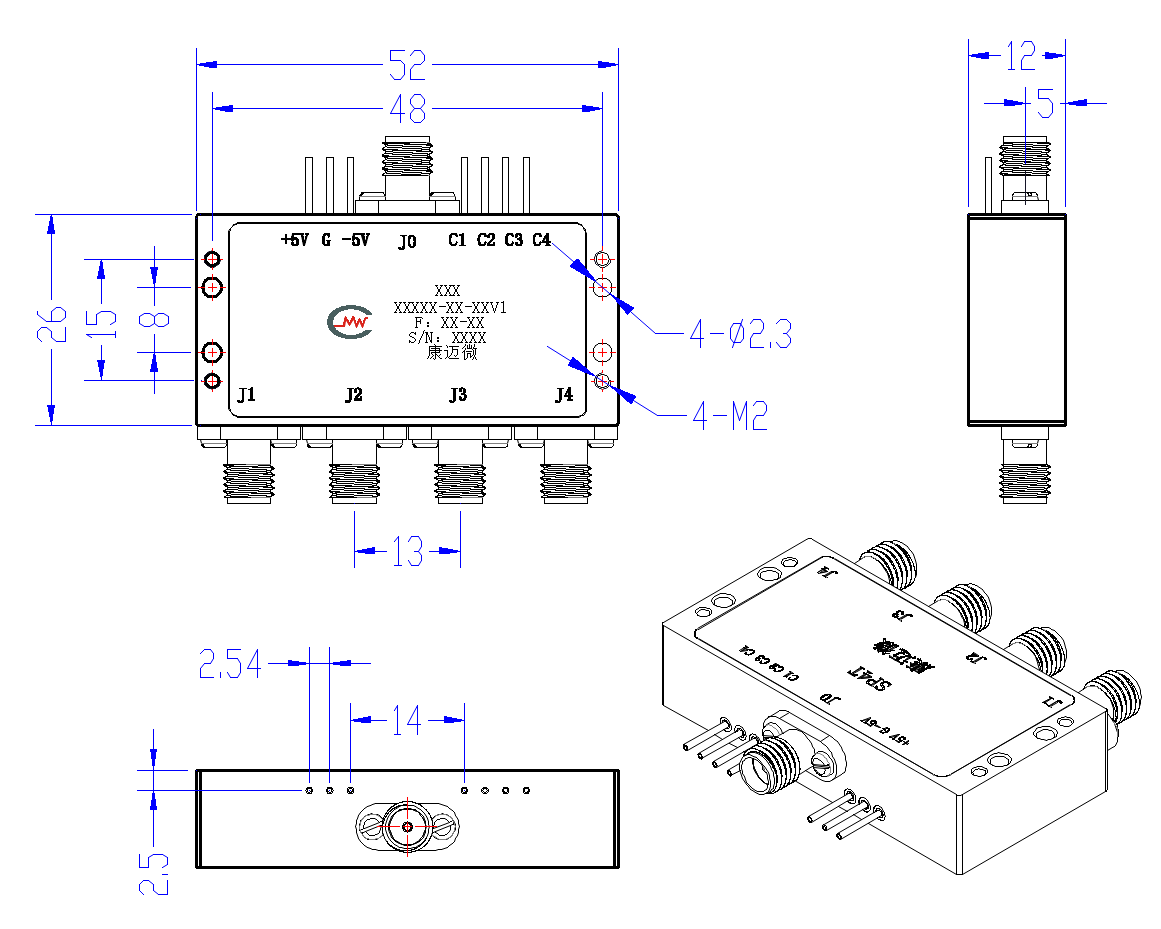

公共端口 | J0 |
分路端口 | J1,J2,J3,J4 |

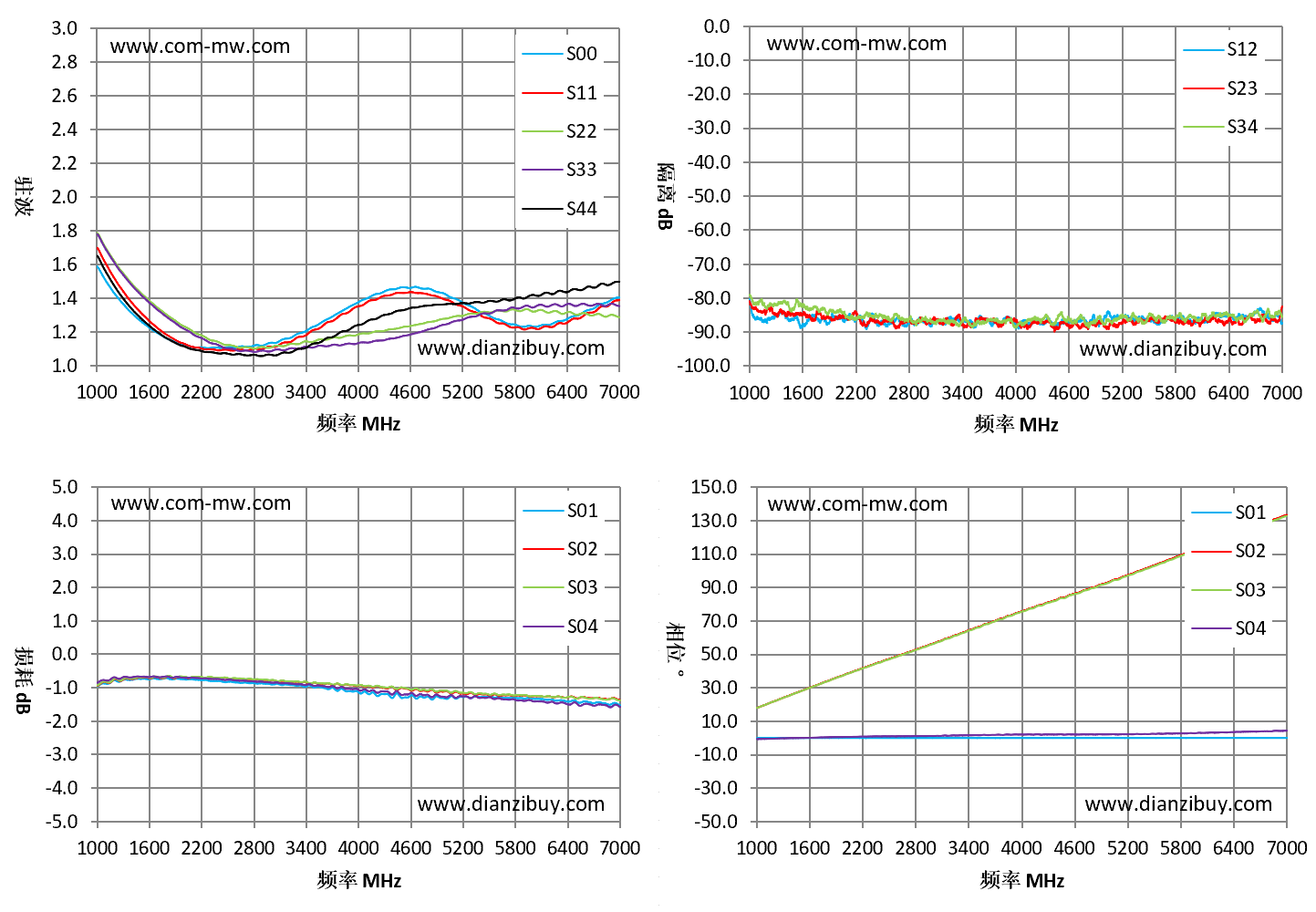

S00 驻波 | S11 驻波 | S01 损耗 dB | S03 损耗 dB | S12 隔离 dB | |
1000 | 1.59 | 1.7 | -0.96 | -0.93 | -80.26 |
1429 | 1.3 | 1.35 | -0.75 | -0.72 | -86.07 |
1857 | 1.15 | 1.16 | -0.75 | -0.69 | -86.68 |
2286 | 1.1 | 1.09 | -0.79 | -0.67 | -86.98 |
2714 | 1.11 | 1.09 | -0.85 | -0.74 | -87.29 |
3143 | 1.16 | 1.13 | -0.91 | -0.79 | -86.82 |
3571 | 1.25 | 1.22 | -0.99 | -0.87 | -87.25 |
4000 | 1.37 | 1.35 | -1.14 | -0.92 | -88.36 |
4429 | 1.45 | 1.43 | -1.17 | -1.04 | -87.74 |
4857 | 1.45 | 1.41 | -1.34 | -1.07 | -86.34 |
5286 | 1.35 | 1.32 | -1.31 | -1.13 | -85.94 |
5714 | 1.25 | 1.24 | -1.3 | -1.2 | -85.71 |
6143 | 1.24 | 1.23 | -1.36 | -1.27 | -86.84 |
6571 | 1.31 | 1.29 | -1.42 | -1.28 | -85.67 |
7000 | 1.4 | 1.39 | -1.53 | -1.38 | -87.39 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
