延时器
工作频率200~2000MHz, 延时量312.5ps, 表面贴装
- DTD2-0.2-2G-2775312
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 2000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 延时量 | 312.5 | ps | ||
| 延时精度 | ±15 | ps | ||
| 驻波比 | 1.5 |
环境要求
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -55~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 ps | S22 驻波 |
|---|---|---|---|---|
| 200 | 1.03 | -0.15 | 307.25 | 1.03 |
| 386 | 1.03 | -0.21 | 308 | 1.03 |
| 571 | 1.04 | -0.24 | 306.75 | 1.04 |
| 757 | 1.05 | -0.29 | 309 | 1.06 |
| 943 | 1.09 | -0.34 | 302.5 | 1.09 |
| 1129 | 1.13 | -0.38 | 306.75 | 1.13 |
| 1314 | 1.18 | -0.45 | 318 | 1.17 |
| 1500 | 1.21 | -0.47 | 307 | 1.2 |
| 1686 | 1.23 | -0.5 | 310.75 | 1.21 |
| 1871 | 1.22 | -0.52 | 309 | 1.2 |
| 2057 | 1.16 | -0.55 | 309.25 | 1.16 |
| 2243 | 1.08 | -0.55 | 308.25 | 1.09 |
| 2429 | 1.03 | -0.56 | 326.25 | 1.05 |
| 2614 | 1.17 | -0.59 | 321 | 1.17 |
| 2800 | 1.34 | -0.75 | 302.75 | 1.33 |

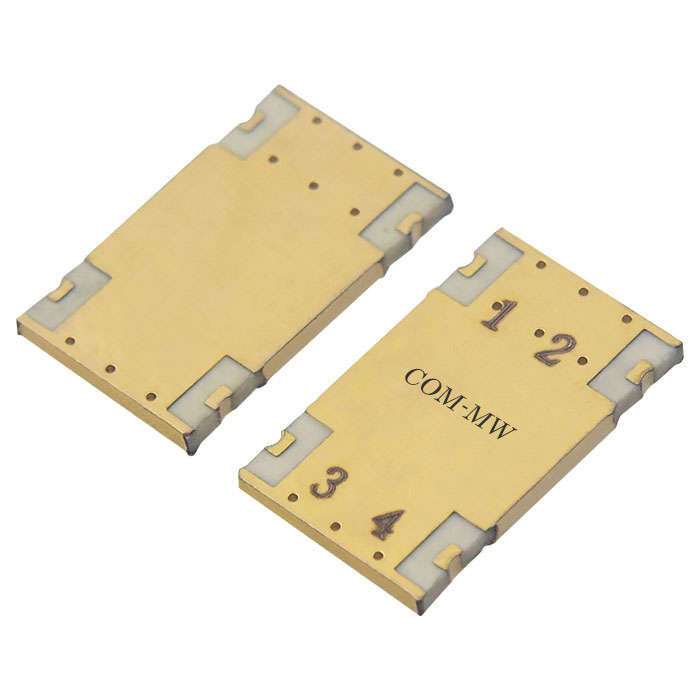

参考实物图

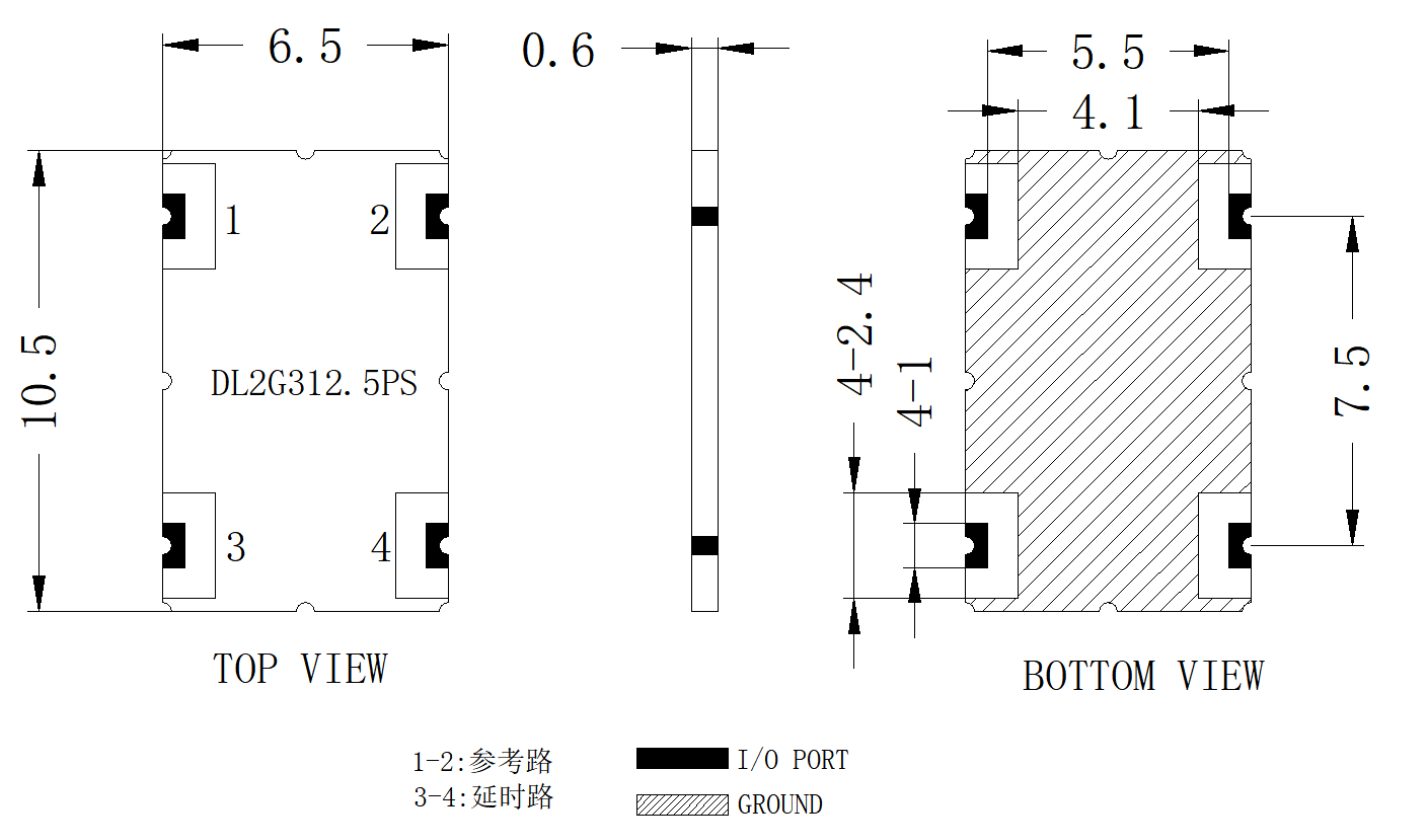

外形结构图（mm）

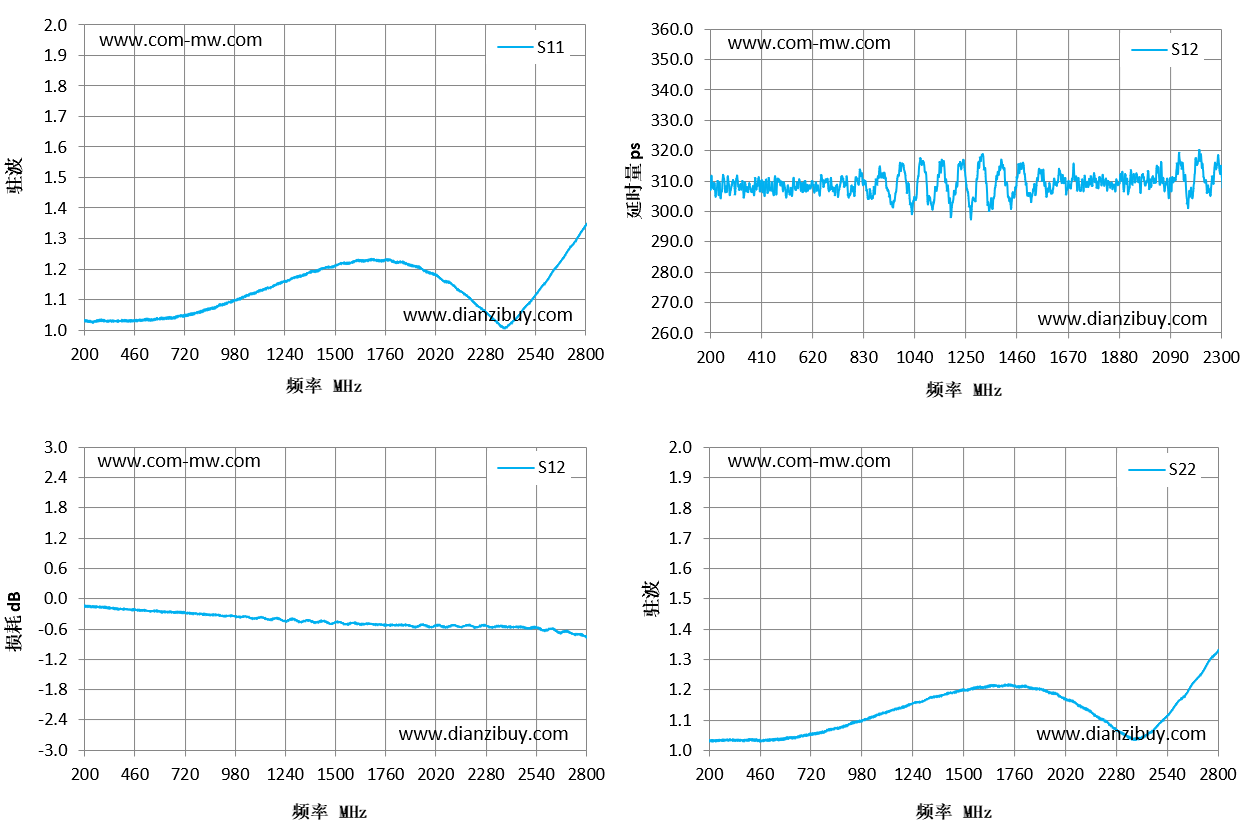

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
