多功能单元
1000~12000MHz,增益 60dB,噪声系数 dB,P-1dB功率 +15dBm,SMA,程控放大器
- DMU8-1-12G-4072
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 12000 | MHz |
| 增益 | 60 | dB | ||
| 增益平坦度 | 2 | dB | ||
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | +15 | dBm | ||
| 输入信号电平 | -130 | ~ | -50 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 使用串口控制，可对放大器的电源进行控制，同时可通过串口来获取放大器的工作状态,模块上电初始状态放大器电源关闭，需要发送命令才能打开电源 |
串口控制命令（波特率为9600）
| 命令 | 回复 | 说明 |
| AA 00 55 | AA 00 55 | 关闭放大器电源 |
| AA 01 55 | AA 01 55 | 打开放大器电源 |
| AA 00 66（放大器工作状态查询命令） | AA 00 66 | 放大器工作状态异常 |
| AA 00 66（放大器工作状态查询命令） | AA 01 66 | 放大器工作状态正常 |
注意：
当需要检查放大器的工作状态是否正常时，需要将放大器的输入信号电平设置为-65~-50dBm，然后发送AA 00 66(放大器工作状态查询命令)，如果回复为AA 00 66,说明放大器此时工作状态不正常，如果回复AA 01 66，说明此时放大器工作状态正常
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S01 增益 dB | S01 1dB功率 dBm | N 噪声 dB |
| 1.00 | 1.71 | 1.69 | 61.41 | 17.60 | 1.49 |
| 1.86 | 1.09 | 1.37 | 62.50 | 18.50 | 1.35 |
| 2.71 | 1.31 | 1.22 | 62.42 | 18.50 | 1.29 |
| 4.43 | 1.64 | 1.43 | 61.93 | 18.50 | 1.24 |
| 5.29 | 1.64 | 1.67 | 61.41 | 19.10 | 1.73 |
| 6.14 | 1.44 | 1.57 | 61.64 | 19.03 | 1.49 |
| 7.86 | 1.74 | 1.32 | 61.94 | 19.20 | 1.41 |
| 8.71 | 1.74 | 1.12 | 61.70 | 19.40 | 1.58 |
| 9.57 | 1.37 | 1.44 | 61.56 | 19.20 | 1.52 |
| 10.43 | 1.10 | 1.63 | 61.24 | 19.50 | 1.57 |
| 11.29 | 1.23 | 1.43 | 61.57 | 19.40 | 1.76 |
| 12.14 | 1.73 | 1.11 | 61.44 | 19.10 | 1.97 |

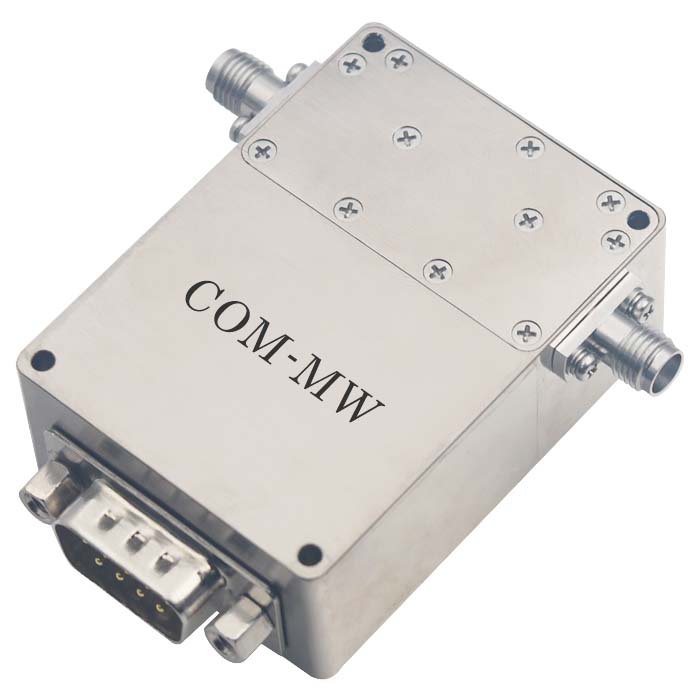

参考实物图

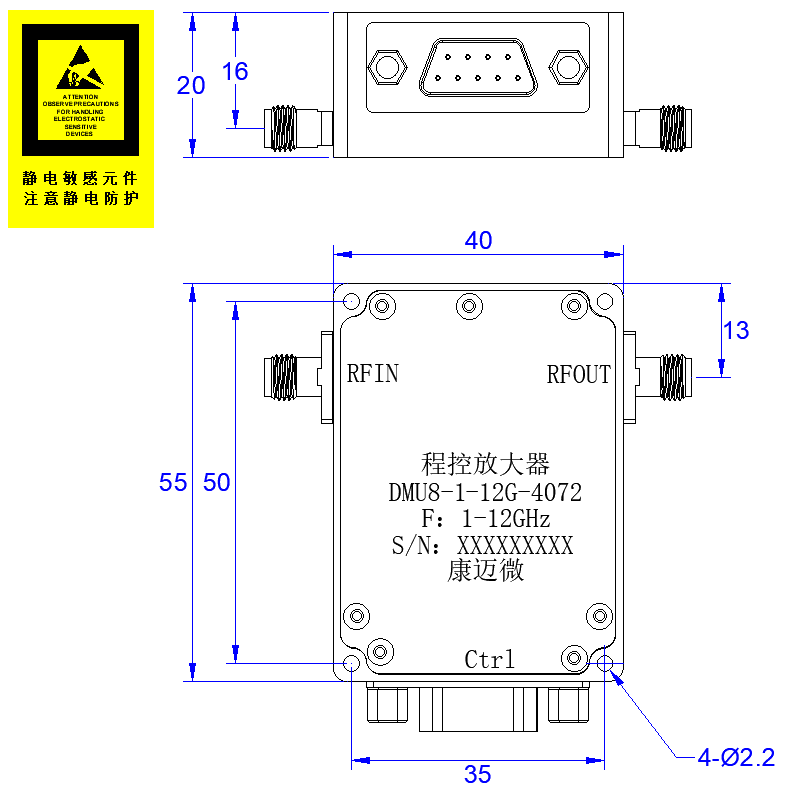

外形结构图（mm）

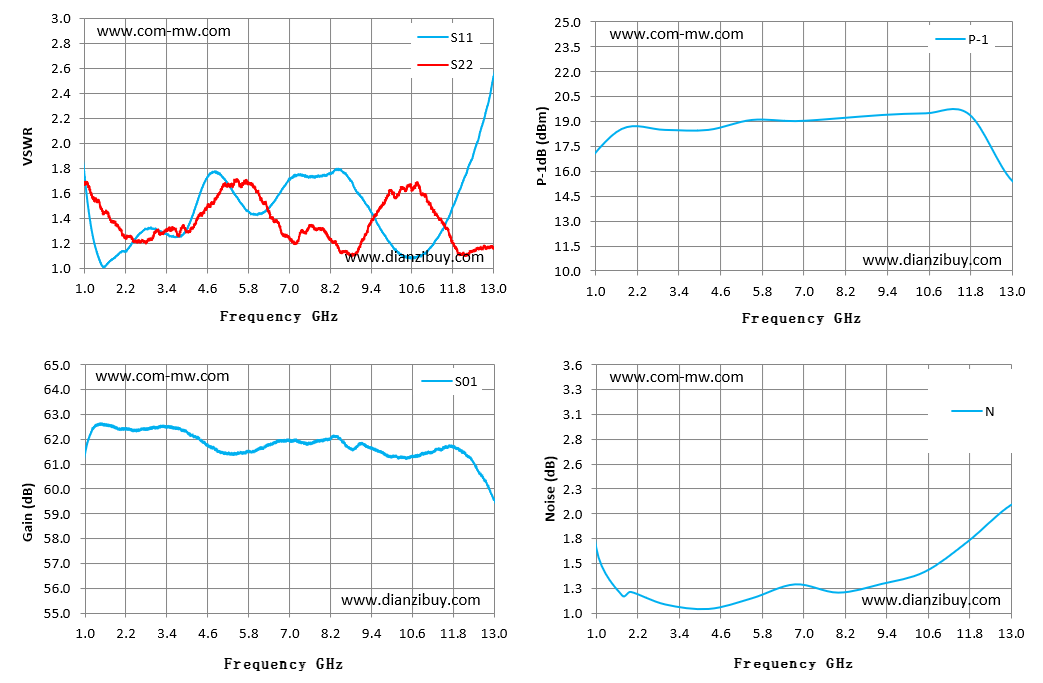

典型测试曲线图
DB9引脚定义
| 引脚 | 说明 | 备注 |
| 1 | 供电 | +12V |
| 2 | 供电 | +12V |
| 3 | 接地 | GND |
| 4 | 接地 | GND |
| 5 | 串口控制RX | |
| 6 | 串口控制TX | |
| 7 | 程序更新端口1 | C2CK |
| 8 | 程序更新端口2 | C2D |
| 9 | NC |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
