产品
滤波器组件
1340~1360MHz, 1460~1480MHz, 1380~1400MHz, 微带圆针
- DFSBF13-C1340-1400-2232
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 1340 | ~ | 1360 | MHz |
| 通带频率二 | / | / | 1460 | ~ | 1480 | MHz |
| 通带频率三 | / | / | 1380 | ~ | 1400 | MHz |
| 通带损耗 | 1.70 | dB | ||||
| 通带一抑制度 | DC-1.2 | GHz≥ | 70 | dBc | ||
| 通带一抑制度 | 1.2-1.32 | GHz≥ | 45 | dBc | ||
| 通带一抑制度 | 1.38-1.5 | GHz≥ | 45 | dBc | ||
| 通带一抑制度 | 1.43-1.5 | GHz≥ | 65 | dBc | ||
| 通带一抑制度 | 1.5-3 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | DC-1.32 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | 1.32-1.39 | GHz≥ | 60 | dBc | ||
| 通带二抑制度 | 1.39-1.44 | GHz≥ | 45 | dBc | ||
| 通带二抑制度 | 1.5-1.62 | GHz≥ | 45 | dBc | ||
| 通带二抑制度 | 1.62-1.75 | GHz≥ | 65 | dBc | ||
| 通带二抑制度 | 1.75-3 | GHz≥ | 70 | dBc | ||
| 通带三抑制度 | DC-1.24 | GHz≥ | 70 | dBc | ||
| 通带三抑制度 | 1.24-1.36 | GHz≥ | 45 | dBc | ||
| 通带三抑制度 | 1.42-1.47 | GHz≥ | 45 | dBc | ||
| 通带三抑制度 | 1.47-1.54 | GHz≥ | 65 | dBc | ||
| 通带三抑制度 | 1.54-3 | GHz≥ | 70 | dBc | ||
| 通带驻波 | 1.40 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 平均功率 | 50W设计保证 |
| 峰值功率 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

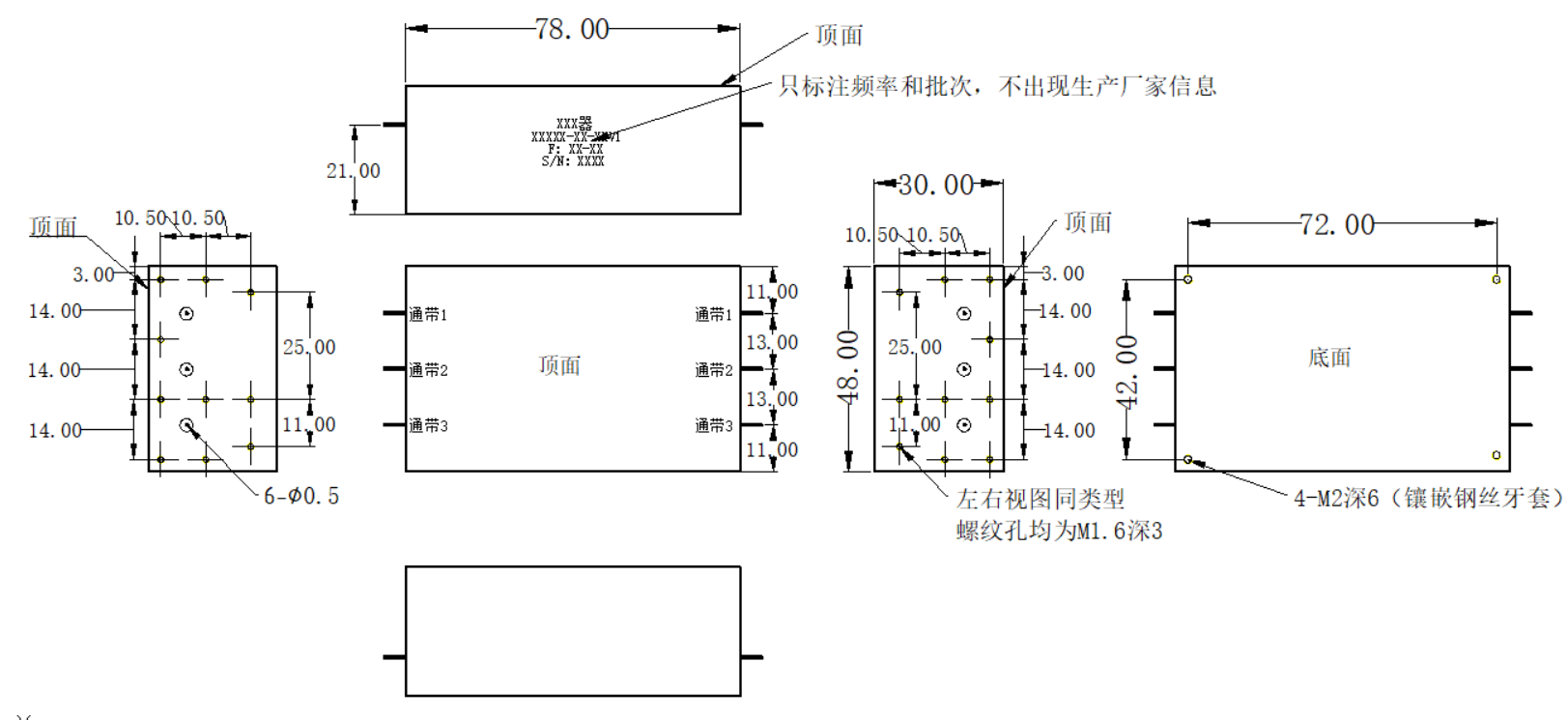

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
