产品
低噪声放大器
3.5~6.5GHz, 增益35dB, 噪声系数1.8dB, P-1dB功率12dBm
- DLNA8-3.5-6.5G-3471
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低噪声，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3.5 | ~ | 6.5 | GHz |
| 增益 | 33 | 35 | dB | |
| 增益平坦度 | ±1.5 | dB | ||
| 噪声系数 | 1.6 | 1.8 | dB | |
| 驻波比 | 1.6 | 1.8 | ||
| P-1dB功率 | 12 | dBm | ||
| OIP3 | 25 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 反向隔离 | 50dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | 噪声 dB | P1dB dBm | Psat dBm |
|---|---|---|---|---|---|---|
| 2 | 2.33 | 1.24 | 30.98 | 2.75 | 15.66 | 16.46 |
| 2.43 | 1.59 | 1.19 | 33.48 | 1.85 | 15.43 | 16.46 |
| 2.86 | 1.37 | 1.21 | 34.99 | 1.88 | 15.35 | 16.6 |
| 3.29 | 1.33 | 1.22 | 35.71 | 1.68 | 15.44 | 16.7 |
| 3.71 | 1.3 | 1.24 | 35.79 | 1.49 | 15.56 | 16.8 |
| 4.14 | 1.27 | 1.24 | 35.72 | 1.52 | 15.4 | 16.8 |
| 4.57 | 1.26 | 1.21 | 35.68 | 1.57 | 15.2 | 16.7 |
| 5 | 1.27 | 1.15 | 35.72 | 1.53 | 14.67 | 16.5 |
| 5.43 | 1.28 | 1.1 | 35.7 | 1.38 | 14.47 | 16.75 |
| 5.86 | 1.26 | 1.14 | 35.5 | 1.34 | 13.76 | 16.4 |
| 6.29 | 1.21 | 1.3 | 34.9 | 1.33 | 13.1 | 17.1 |
| 6.71 | 1.13 | 1.59 | 33.49 | 1.3 | 11.9 | 16.5 |
| 7.14 | 1.15 | 2.4 | 28.72 | 1.3 | 9.73 | 13.9 |
| 7.57 | 1.32 | 2.51 | 28.03 | 1.4 | 11.23 | 13 |
| 8 | 1.63 | 2.11 | 30.14 | 1.36 | 12 | 14.3 |
参考实物图
外形结构图（mm）

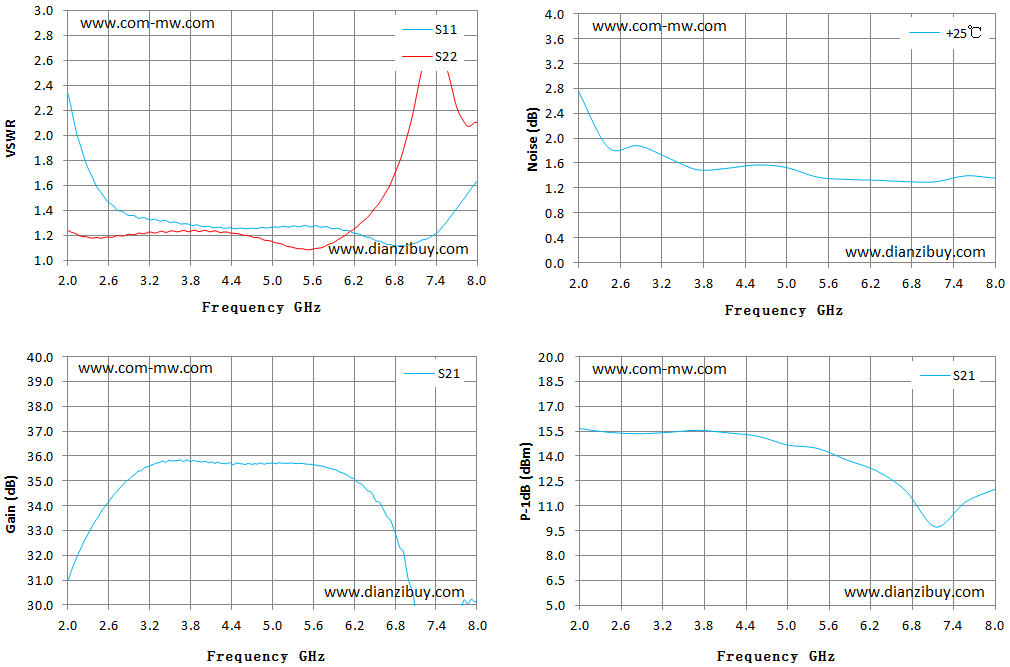

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
