环行器
工作频率90~110MHz, 通过功率100W, SMA
- DH9-90-110-2845
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 90 | ~ | 110 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 插入损耗 | 0.7@温度下 | dB | ||
| 隔离度 | 20 | dB | ||
| 隔离度 | 18@温度下 | dB | ||
| 驻波比 | 1.25 | |||
| 驻波比 | 1.3@温度下 |
其它参数
| 通过功率 | 100W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -0~+60℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|
| 80 | 1.64 | -0.95 | -15.42 |
| 83 | 1.36 | -0.67 | -18.08 |
| 86 | 1.19 | -0.53 | -20.28 |
| 89 | 1.09 | -0.48 | -21.01 |
| 91 | 1.05 | -0.47 | -20.85 |
| 94 | 1.04 | -0.47 | -20.42 |
| 97 | 1.05 | -0.48 | -20.29 |
| 100 | 1.04 | -0.49 | -20.67 |
| 103 | 1.03 | -0.49 | -21.66 |
| 106 | 1.05 | -0.5 | -23.34 |
| 109 | 1.11 | -0.53 | -25.46 |
| 111 | 1.16 | -0.55 | -26.39 |
| 114 | 1.24 | -0.61 | -25.22 |
| 117 | 1.33 | -0.7 | -22.28 |
| 120 | 1.41 | -0.8 | -19.6 |

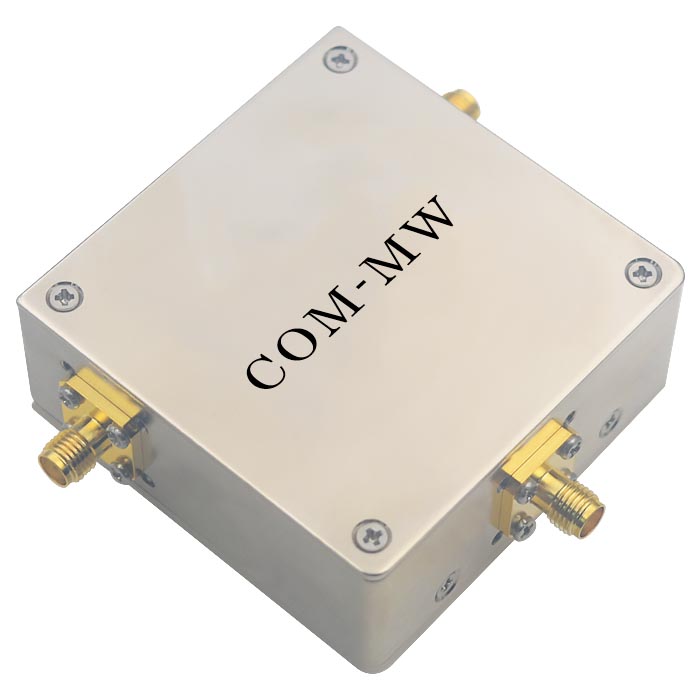

参考实物图

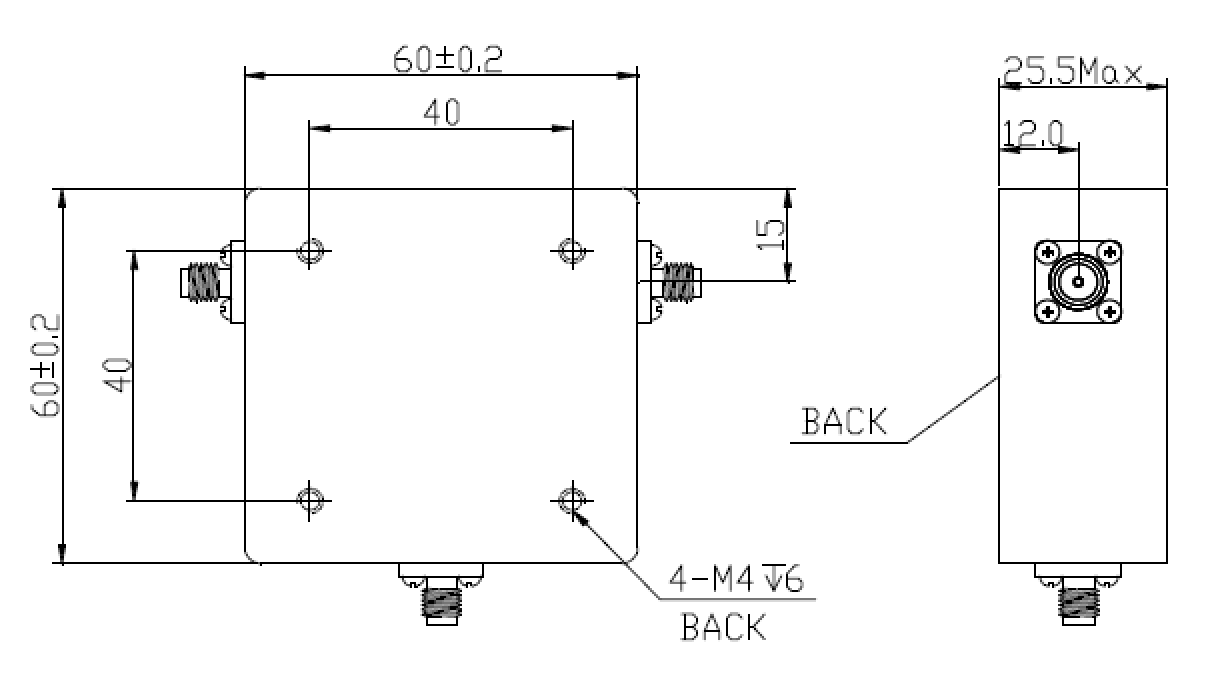

外形结构图（mm）

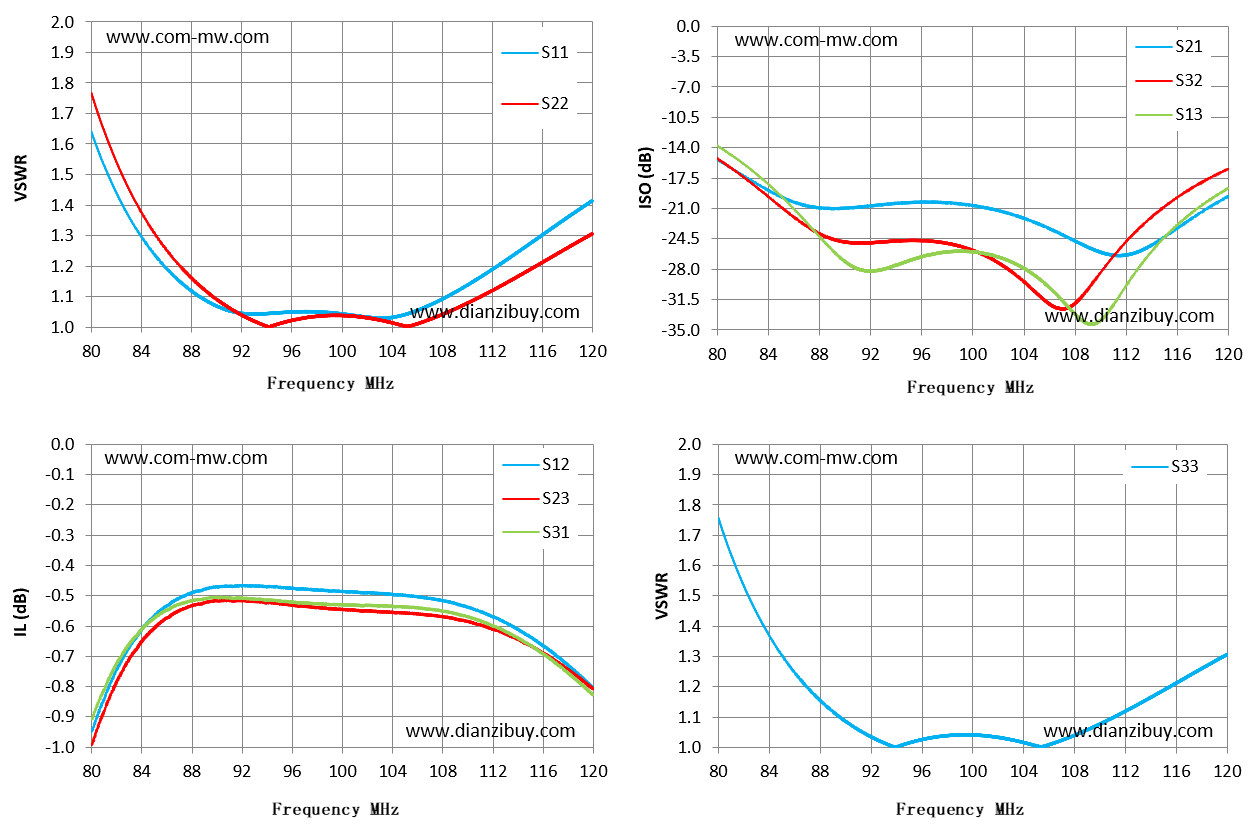

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
