低噪声放大器
800~2000MHz, 增益65dB, 噪声温度45K, SMA-K可拆
- DLNA8-1660-1710-2057
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低噪声，高增益。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 2000 | MHz |
| 增益 | 65 | dB | ||
| 噪声温度 | 45 | K | ||
| 驻波比 | 2.5 | |||
| 增益稳定度 | ±1 | dB | ||
| 输入电平 | -110 | -55 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1dB功率 dBm |
| 400 | 6.66 | 2.89 | 60.31 | 1.39 | 12 |
| 550 | 1.9 | 1.42 | 68.02 | 0.32 | 17.27 |
| 700 | 1.12 | 1.28 | 69.48 | 0.3 | 18.97 |
| 850 | 1.17 | 1.3 | 69.71 | 0.4 | 19.21 |
| 1000 | 1.36 | 1.35 | 69.86 | 0.44 | 19.27 |
| 1150 | 1.46 | 1.4 | 69.96 | 0.4 | 19.13 |
| 1300 | 1.45 | 1.43 | 70.22 | 0.39 | 18.92 |
| 1450 | 1.32 | 1.35 | 70.42 | 0.38 | 18.88 |
| 1600 | 1.13 | 1.3 | 70.52 | 0.34 | 18.65 |
| 1750 | 1.05 | 1.26 | 70.4 | 0.37 | 18.49 |
| 1900 | 1.26 | 1.25 | 69.92 | 0.39 | 18.34 |
| 2050 | 1.48 | 1.27 | 69.21 | 0.4 | 18.39 |
| 2200 | 1.66 | 1.4 | 68.06 | 0.46 | 18.43 |
| 2350 | 1.77 | 1.61 | 66.91 | 0.53 | 18.44 |
| 2500 | 1.8 | 1.93 | 65.45 | 0.65 | 18.56 |
参考实物图
外形结构图（mm）

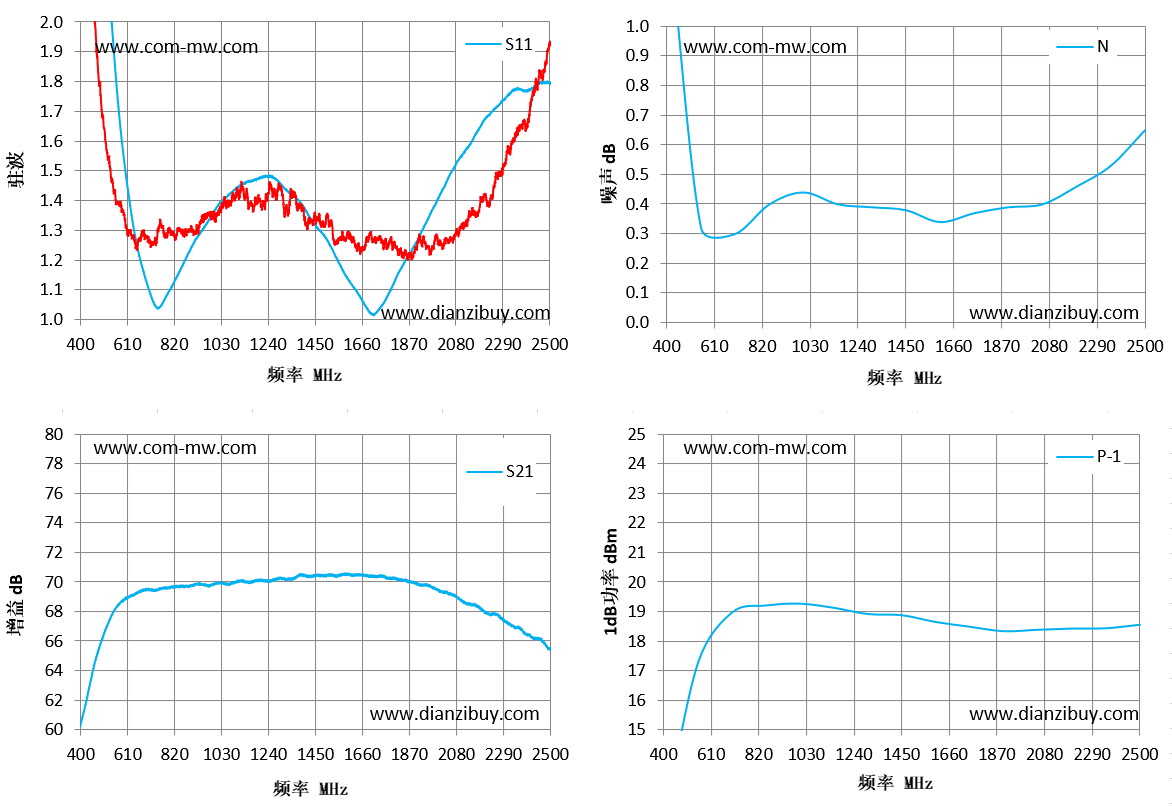

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
