产品
低噪声放大器
0.009~1000MHz, 增益50dB, 噪声系数2.5dB, P-1dB功率13dBm, SMA
- DLNA8-0.009-1000-1721-A2
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.009 | ~ | 1000 | MHz |
| 增益 | 50 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 13 | dBm |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | 25℃ 噪声 dB | S21 增益 dB | S21 1dB功率 dBm |
| 0.009 | 1.33 | 1.61 | 2.66 | 52.5 | 15.69 |
| 107 | 1.21 | 1.41 | 2.19 | 55.48 | 16.85 |
| 214 | 1.21 | 1.38 | 2.15 | 55.41 | 16.95 |
| 321 | 1.22 | 1.38 | 2.12 | 55.33 | 17 |
| 429 | 1.25 | 1.36 | 2.22 | 55.21 | 16.97 |
| 536 | 1.26 | 1.34 | 2.21 | 55.14 | 16.92 |
| 643 | 1.25 | 1.32 | 2.26 | 55.09 | 16.88 |
| 750 | 1.25 | 1.28 | 2.33 | 55.06 | 16.88 |
| 857 | 1.24 | 1.28 | 2.42 | 54.97 | 16.79 |
| 964 | 1.22 | 1.27 | 2.42 | 54.88 | 16.72 |
| 1071 | 1.22 | 1.28 | 2.44 | 54.76 | 16.68 |
| 1179 | 1.23 | 1.29 | 2.44 | 54.69 | 16.58 |
| 1286 | 1.27 | 1.29 | 2.45 | 54.62 | 16.33 |
| 1393 | 1.34 | 1.3 | 2.55 | 54.51 | 16.26 |
| 1500 | 1.43 | 1.33 | 2.58 | 54.35 | 16.09 |
参考实物图
外形结构图（mm）

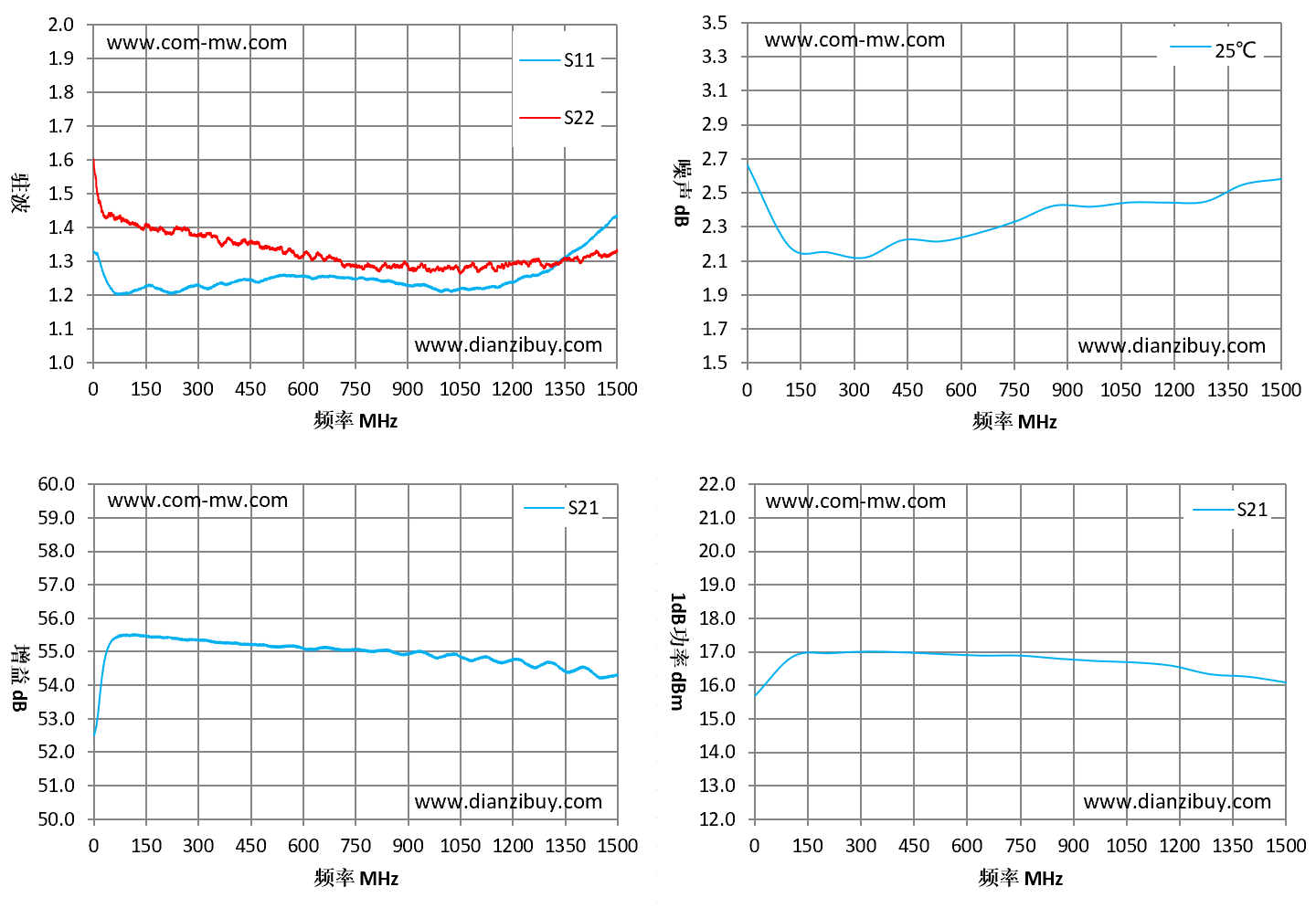

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电。
