DC~21GHz,9.335~13.965GHz,12.47~17.43GHz,15.6~21GHz,~MHz,微带圆针
- ZS13-C9.335-21G-824
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | 直通 | DC | ~ | 21 | GHz |
| 通带频率二 | / | / | 9.335 | ~ | 13.965 | GHz |
| 通带频率三 | / | / | 12.47 | ~ | 17.43 | GHz |
| 通带频率四 | / | / | 15.6 | ~ | 21 | GHz |
| 通带驻波 | 1.8 | |||||
| 通带损耗 | 1.2 | dB | ||||
| 通带二抑制度 | DC-6.65 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 15-26 | GHz≥ | 50 | dB | ||
| 通带三抑制度 | DC-8.3 | GHz≥ | 50 | dB | ||
| 通带三抑制度 | 19.95-30 | GHz≥ | 50 | dB | ||
| 通带四抑制度 | DC-10 | GHz≥ | 50 | dB | ||
| 通带四抑制度 | 23.4-30 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

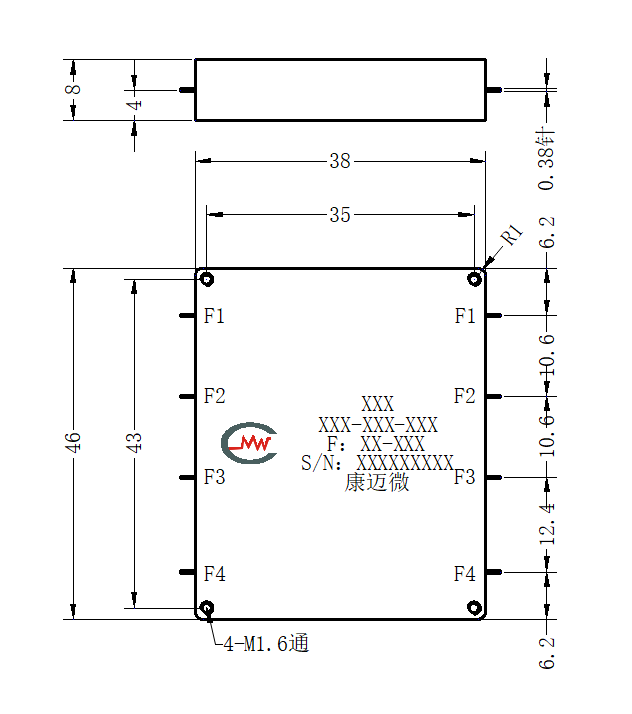

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
