产品
电桥
300~2700MHz,200W,90°电桥,表面贴装
- 8H0031
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 300 | ~ | 2700 | MHz |
| 插入损耗 | 0.7 | 0.9 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.3 | 1.5 | ||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

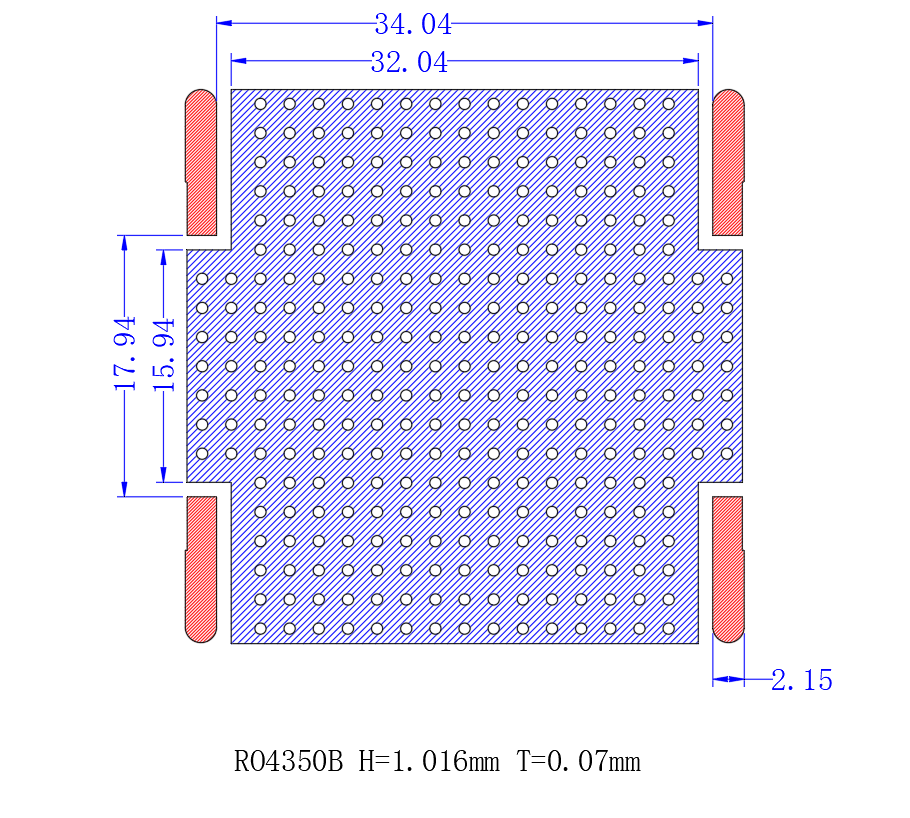

建议PCB布局图

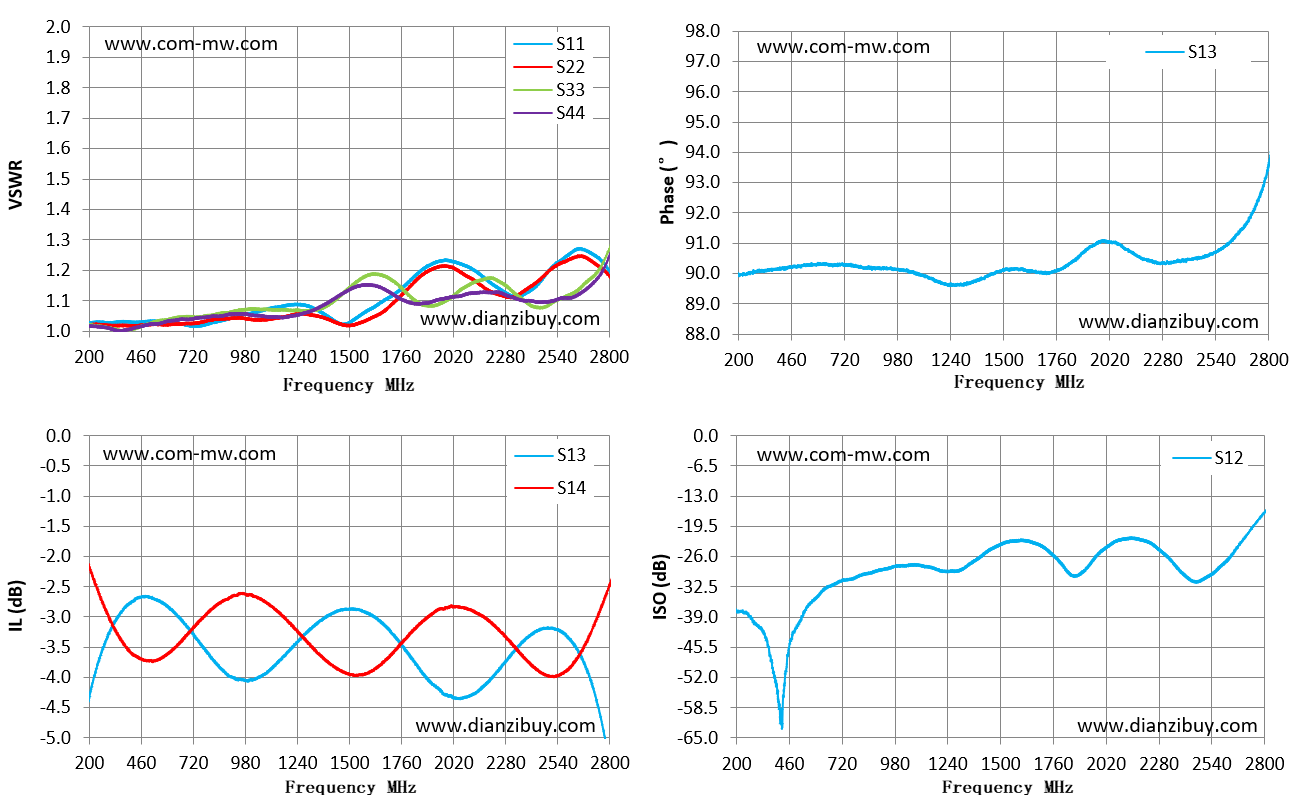

典型测试曲线图

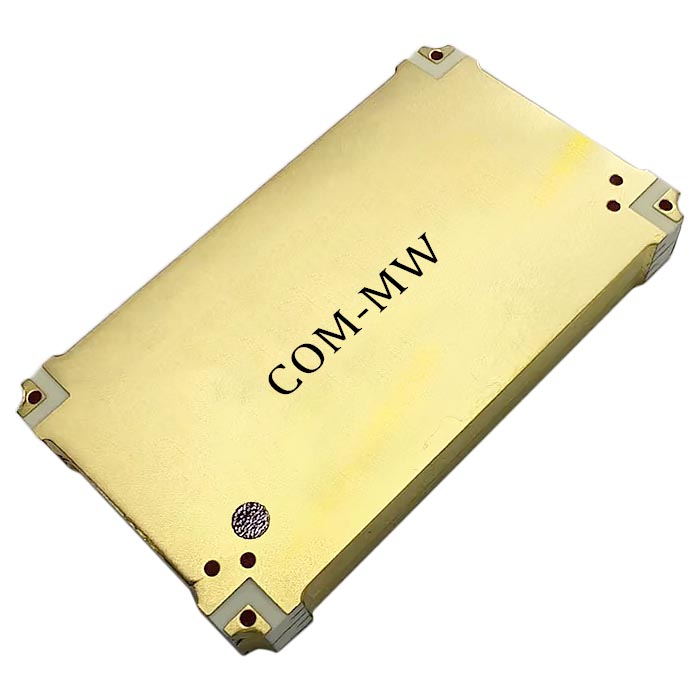

参考实物图

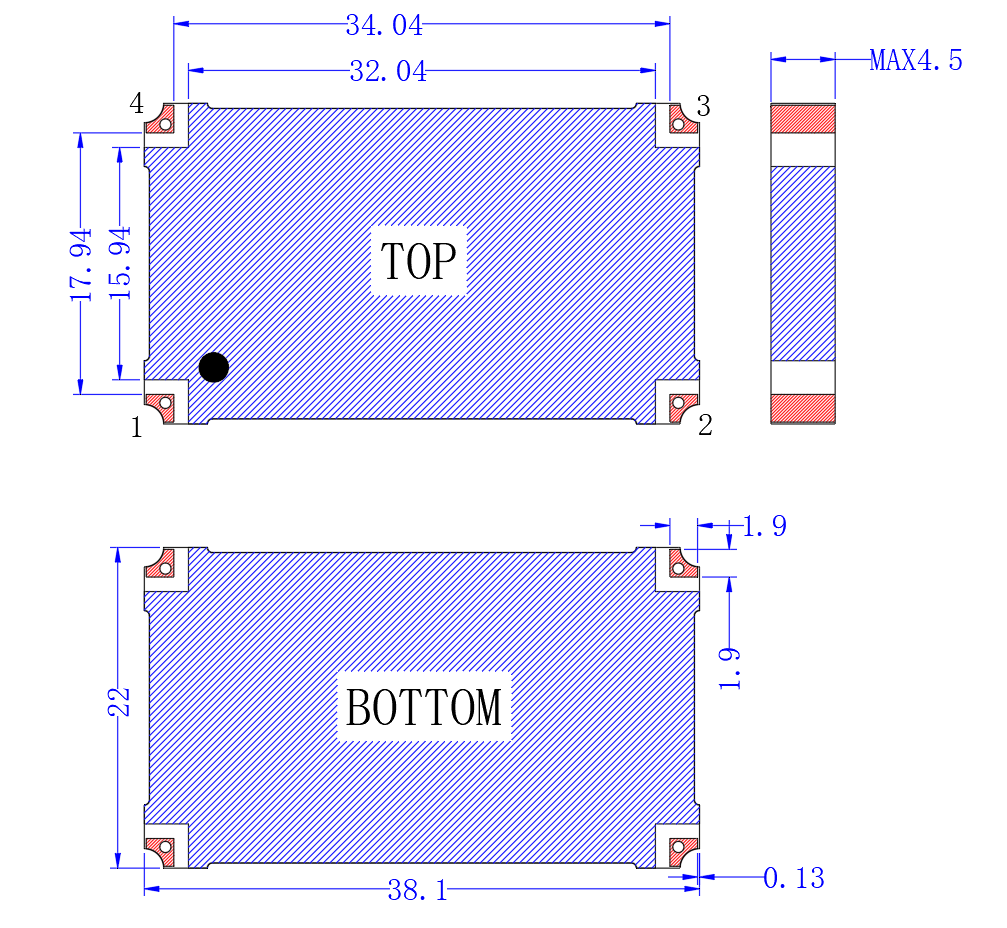

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 200.00 | 1.03 | 1.02 | -4.32 | -2.18 | 89.95 | -37.68 |
| 386.00 | 1.03 | 1.02 | -2.81 | -3.51 | 90.13 | -51.80 |
| 571.00 | 1.03 | 1.02 | -2.78 | -3.66 | 90.29 | -35.58 |
| 757.00 | 1.02 | 1.03 | -3.46 | -3.05 | 90.28 | -30.90 |
| 943.00 | 1.05 | 1.04 | -4.03 | -2.63 | 90.19 | -28.59 |
| 1129.00 | 1.08 | 1.04 | -3.79 | -2.88 | 89.86 | -28.15 |
| 1314.00 | 1.08 | 1.05 | -3.17 | -3.51 | 89.68 | -28.63 |
| 1500.00 | 1.03 | 1.02 | -2.87 | -3.95 | 90.11 | -23.41 |
| 1686.00 | 1.11 | 1.07 | -3.18 | -3.70 | 90.02 | -23.39 |
| 1871.00 | 1.21 | 1.19 | -3.96 | -3.06 | 90.60 | -30.15 |
| 2057.00 | 1.22 | 1.19 | -4.35 | -2.84 | 91.01 | -22.93 |
| 2243.00 | 1.14 | 1.12 | -3.88 | -3.20 | 90.38 | -23.22 |
| 2429.00 | 1.14 | 1.16 | -3.24 | -3.86 | 90.46 | -30.86 |
| 2614.00 | 1.26 | 1.24 | -3.43 | -3.79 | 91.07 | -26.89 |
| 2800.00 | 1.20 | 1.18 | -5.50 | -2.46 | 93.61 | -16.45 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
