低噪声放大器
1000~18000MHz,增益 40dB,噪声系数 3dB,P-1dB功率 15dBm,SMA
- DLNA8-1-18G-3022
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 18000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12~15V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 接口DC5.5mm(外径)*2.1mm(内孔径)的220V电源适配器 供电 |
电源适配器
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.5 | 5.07 | 1.79 | 35.54 | 14 | 15.2 | 5.62 |
| 1.82 | 1.48 | 1.38 | 50.26 | 18.1 | 19 | 1.5 |
| 3.14 | 2.04 | 1.84 | 48.95 | 18.9 | 19.6 | 1.27 |
| 4.46 | 1.31 | 1.27 | 49.91 | 18.8 | 19.6 | 1.53 |
| 5.79 | 1.25 | 1.5 | 49.49 | 18.8 | 19.3 | 1.88 |
| 7.11 | 1.72 | 1.66 | 47.95 | 19 | 19.5 | 1.42 |
| 8.43 | 1.85 | 1.38 | 47.6 | 18.7 | 19.1 | 1.47 |
| 9.75 | 1.67 | 1.39 | 48.79 | 19.1 | 19.5 | 1.64 |
| 11.07 | 1.93 | 1.56 | 48.25 | 19 | 19.5 | 1.79 |
| 12.39 | 1.89 | 1.34 | 47.61 | 18.9 | 19.2 | 1.93 |
| 13.71 | 1.27 | 1.54 | 48.75 | 18.7 | 19.6 | 1.81 |
| 15.04 | 1.3 | 1.69 | 48.42 | 19.3 | 19.7 | 1.9 |
| 16.36 | 1.84 | 1.7 | 47.45 | 18.9 | 19.6 | 2.12 |
| 17.68 | 1.59 | 1.24 | 49.14 | 18.6 | 19.4 | 2.19 |
| 19 | 1.38 | 1.74 | 45.6 | 18 | 19.2 | 2.43 |

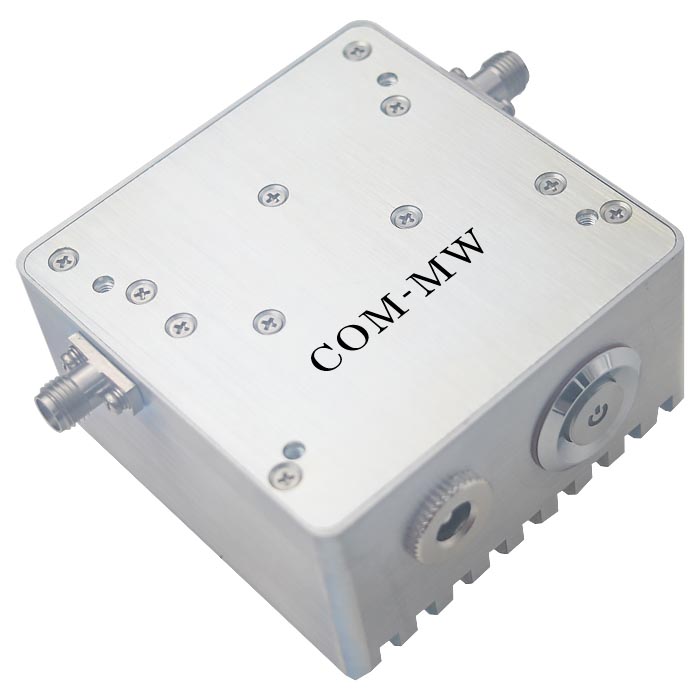

参考实物图

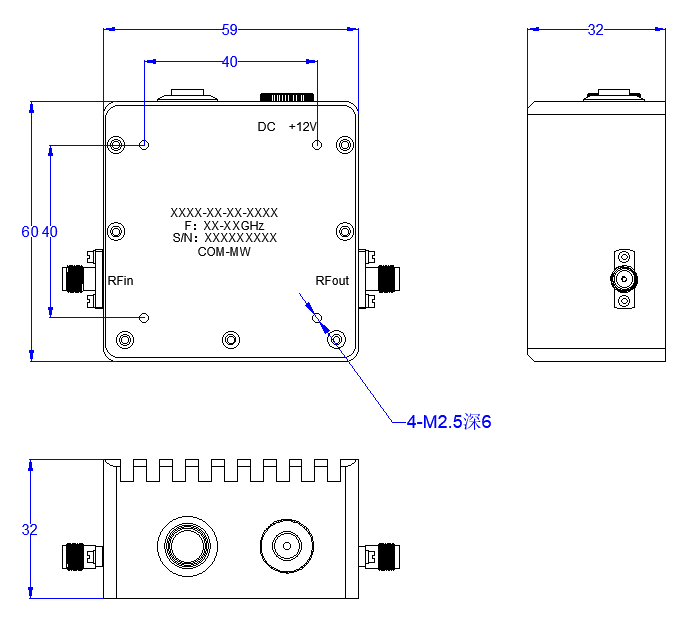

外形结构图（mm）

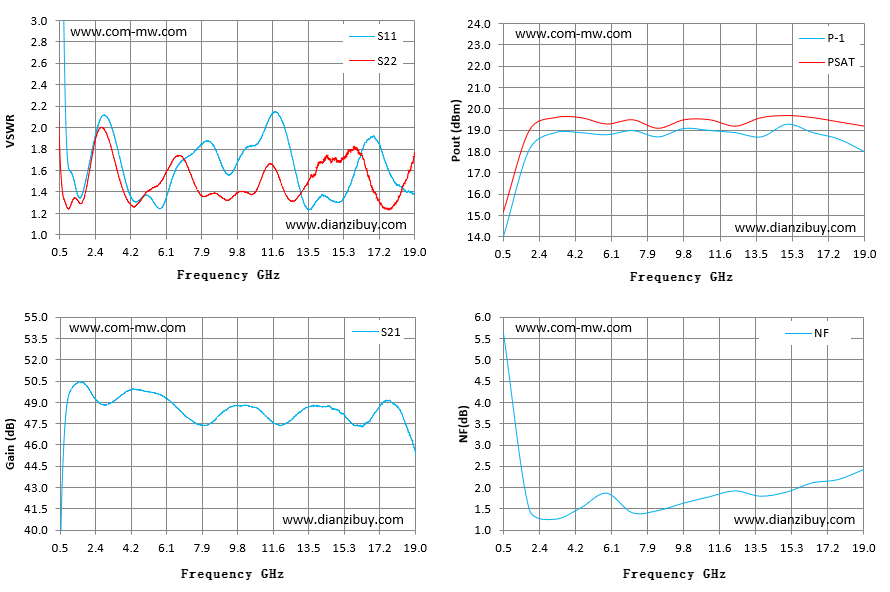

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
