产品
功分器
400~1800MHz, 2W, 2路, 180°, 表面贴装
- S1026
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 1800 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 路数 | 2路 |
| 相位 | 180° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 8 |
| 分配端口 | 5（180°）；4（0°） |
| 接地端口 | 1，2，3，6，7 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 400 | 1.86 | -3.7 | -4.36 | -177.35 | -15.04 |
| 500 | 1.77 | -3.71 | -4.33 | -177.12 | -15.46 |
| 600 | 1.66 | -3.7 | -4.3 | -176.83 | -15.87 |
| 700 | 1.56 | -3.7 | -4.27 | -176.47 | -16.37 |
| 800 | 1.45 | -3.69 | -4.23 | -176.04 | -16.97 |
| 900 | 1.34 | -3.7 | -4.2 | -175.6 | -17.7 |
| 1000 | 1.24 | -3.73 | -4.19 | -175.1 | -18.59 |
| 1100 | 1.14 | -3.76 | -4.16 | -174.69 | -19.6 |
| 1200 | 1.05 | -3.83 | -4.19 | -174.16 | -20.75 |
| 1300 | 1.06 | -3.93 | -4.24 | -173.51 | -22.1 |
| 1400 | 1.15 | -4.03 | -4.28 | -173.02 | -23.72 |
| 1500 | 1.25 | -4.17 | -4.37 | -172.51 | -25.54 |
| 1600 | 1.34 | -4.33 | -4.48 | -171.87 | -27.66 |
| 1700 | 1.43 | -4.46 | -4.57 | -171.42 | -30.16 |
| 1800 | 1.51 | -4.63 | -4.7 | -170.83 | -33.03 |

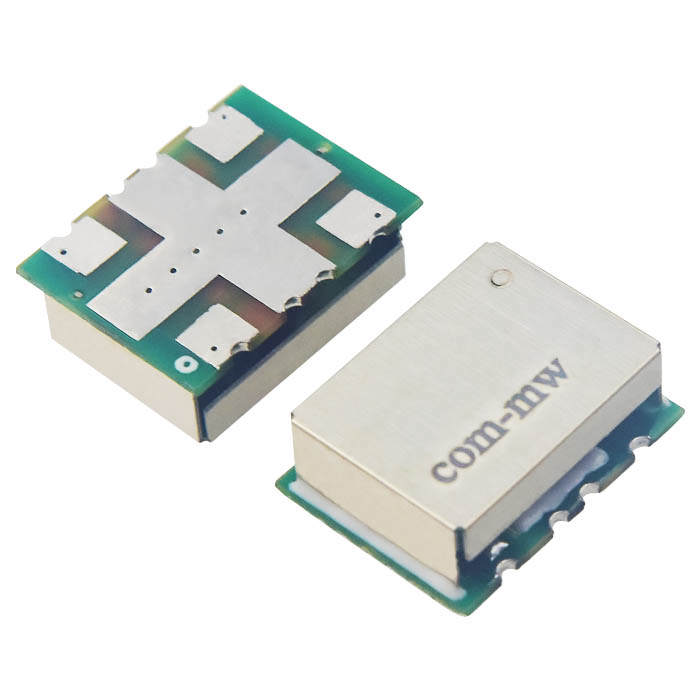

参考实物图

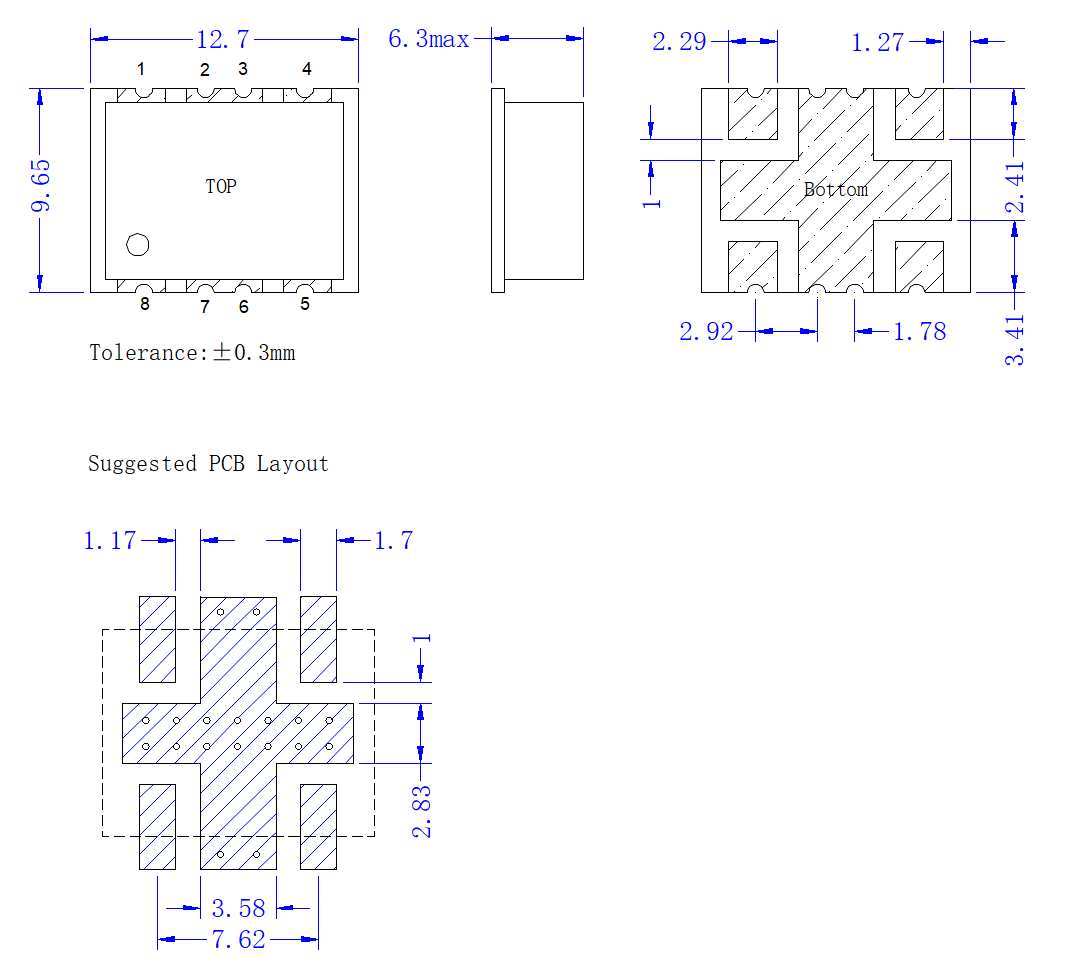

外形结构图（mm）

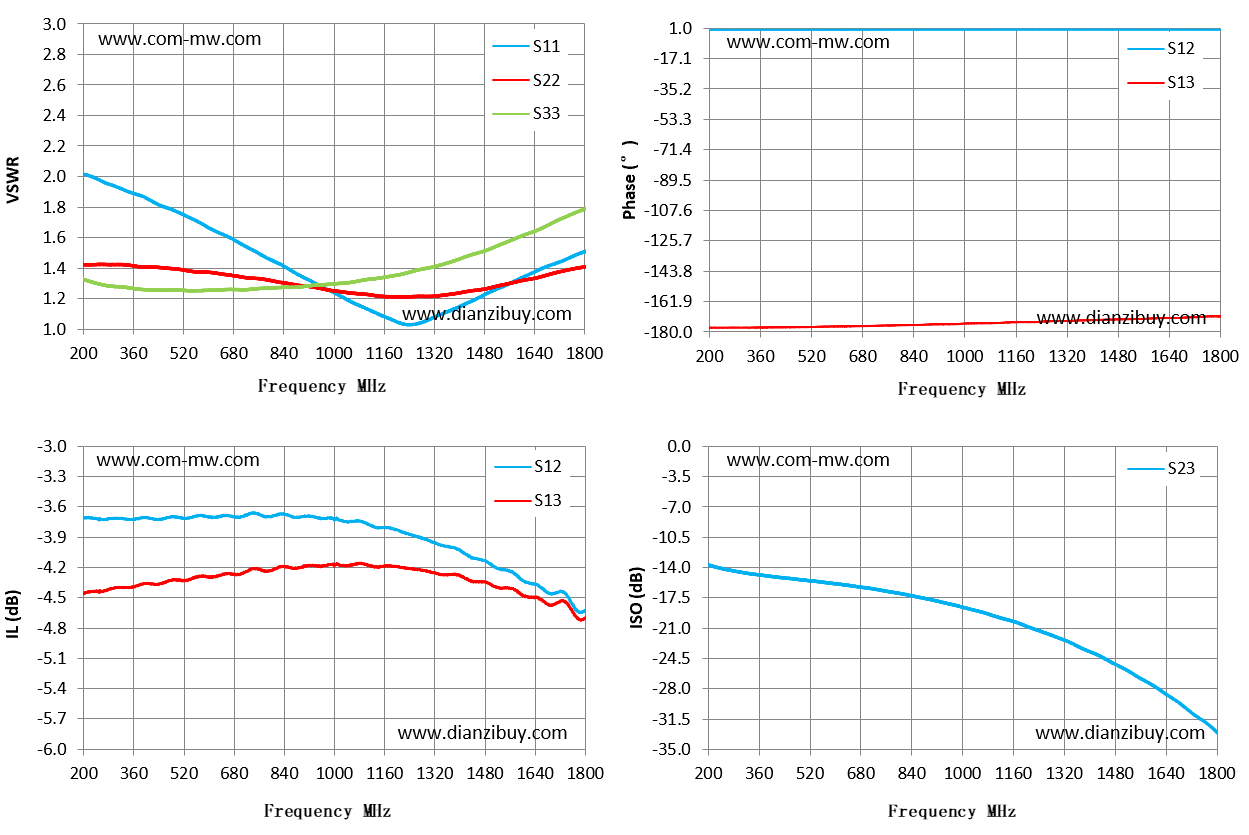

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
