产品
滤波器
通带频率 33~38GHz,DC-31GHz≥70dBc,40-43.5GHz≥70dBc,2.92
- ZBF5-C35.5-5G-1192
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 33 | ~ | 38 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-31 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 40-43.5 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 30.00 | 43.34 | 34.10 | -90.81 | -90.81 | 1.88 |
| 30.79 | 40.47 | 37.50 | -89.69 | -89.69 | 0.43 |
| 31.57 | 34.13 | 42.31 | -56.16 | -56.16 | 0.24 |
| 32.36 | 16.26 | 16.12 | -12.05 | -12.05 | 1.19 |
| 33.14 | 1.42 | 1.43 | -0.91 | -0.91 | 0.90 |
| 33.93 | 1.44 | 1.37 | -1.22 | -1.22 | 0.69 |
| 34.71 | 1.05 | 1.10 | -0.66 | -0.66 | 0.64 |
| 35.50 | 1.21 | 1.23 | -0.77 | -0.77 | 0.61 |
| 36.29 | 1.17 | 1.24 | -0.76 | -0.76 | 0.63 |
| 37.07 | 1.35 | 1.41 | -0.79 | -0.79 | 0.69 |
| 37.86 | 1.29 | 1.32 | -0.95 | -0.95 | 0.97 |
| 38.64 | 24.17 | 21.65 | -26.85 | -26.85 | 0.55 |
| 39.43 | 45.74 | 40.02 | -58.67 | -58.67 | 0.20 |
| 40.21 | 69.53 | 50.47 | -77.61 | -77.61 | 0.01 |
| 41.00 | 72.12 | 28.37 | -87.74 | -87.74 | 3.28 |

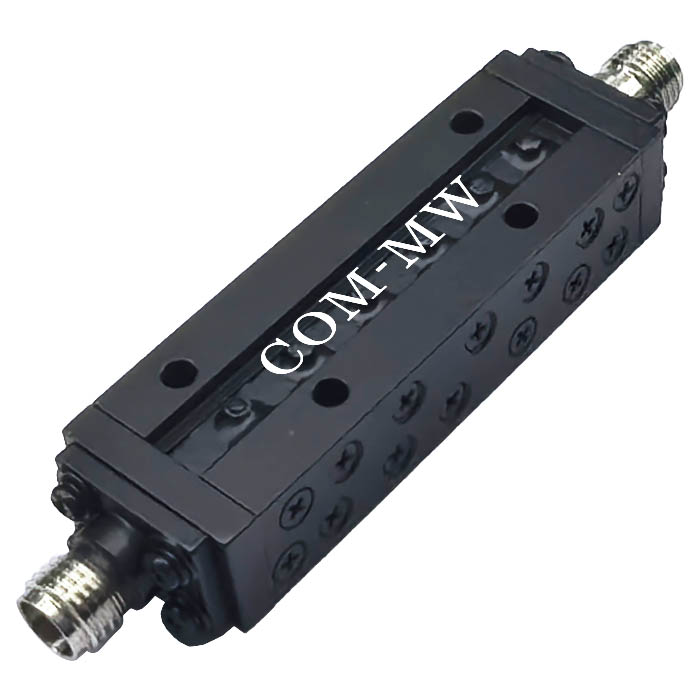

参考实物图

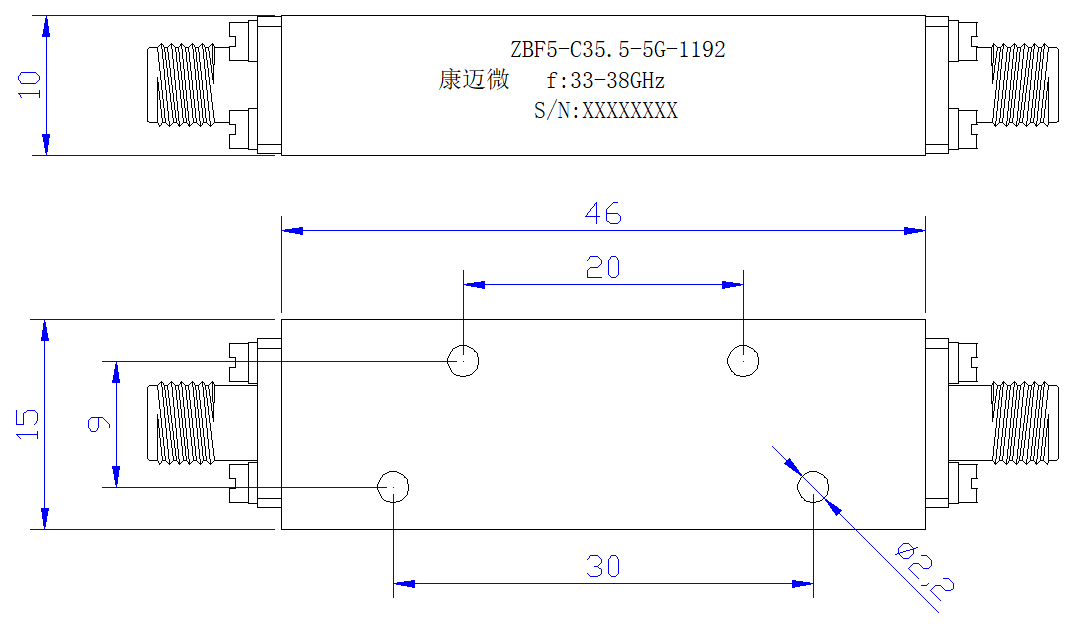

外形结构图（mm）

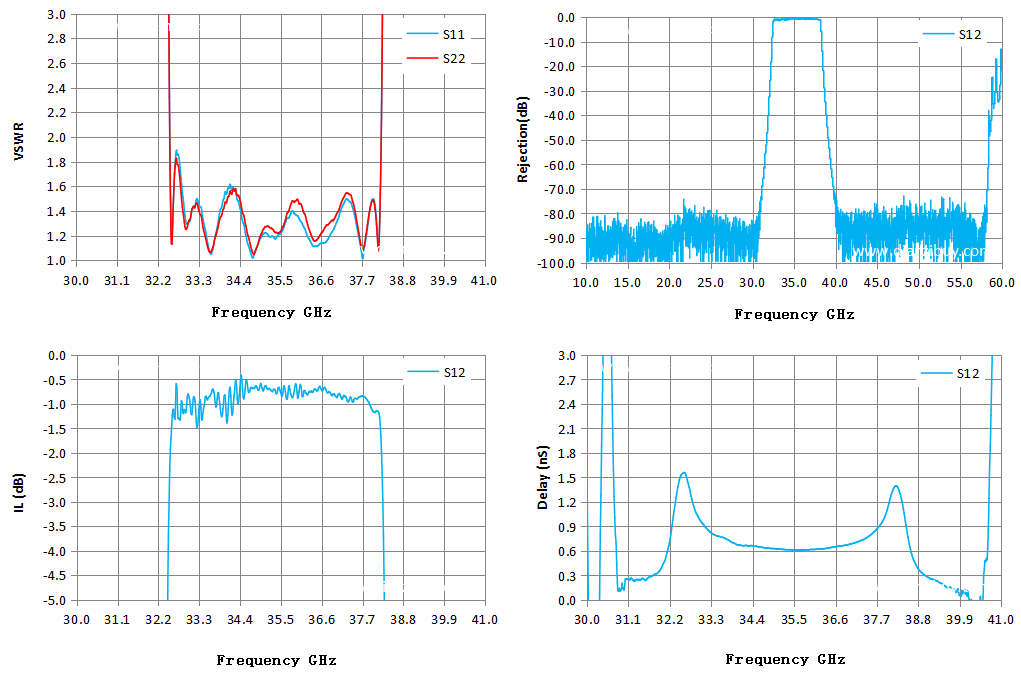

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
