产品
滤波器组件
0.4~5GHz, 0.7~5GHz, 1~5GHz, 1.6~5GHz, 2.4~6GHz, SMA
- DFSHPF15-L400-6000-1438
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 0.4 | ~ | 5 | GHz |
| 通带频率二 | / | / | 0.7 | ~ | 5 | GHz |
| 通带频率三 | / | / | 1 | ~ | 5 | GHz |
| 通带频率四 | / | / | 1.6 | ~ | 5 | GHz |
| 通带频率五 | / | / | 2.4 | ~ | 6 | GHz |
| 通带频率六 | / | / | 3 | ~ | 6 | GHz |
| 通带驻波 | 1.8 | |||||
| 通带损耗 | 2.0 | dB | ||||
| 通带一抑制度 | 0.2-0.3 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | 0.3-0.5 | GHz≥ | 70 | dBc | ||
| 通带三抑制度 | 0.5-0.8 | GHz≥ | 70 | dBc | ||
| 通带四抑制度 | 0.8-1.2 | GHz≥ | 70 | dBc | ||
| 通带五抑制度 | 1.2-1.8 | GHz≥ | 70 | dBc | ||
| 通带六抑制度 | 1.8-2.5 | GHz≥ | 70 | dBc |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 35W设计保证不小于300W（脉冲） |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

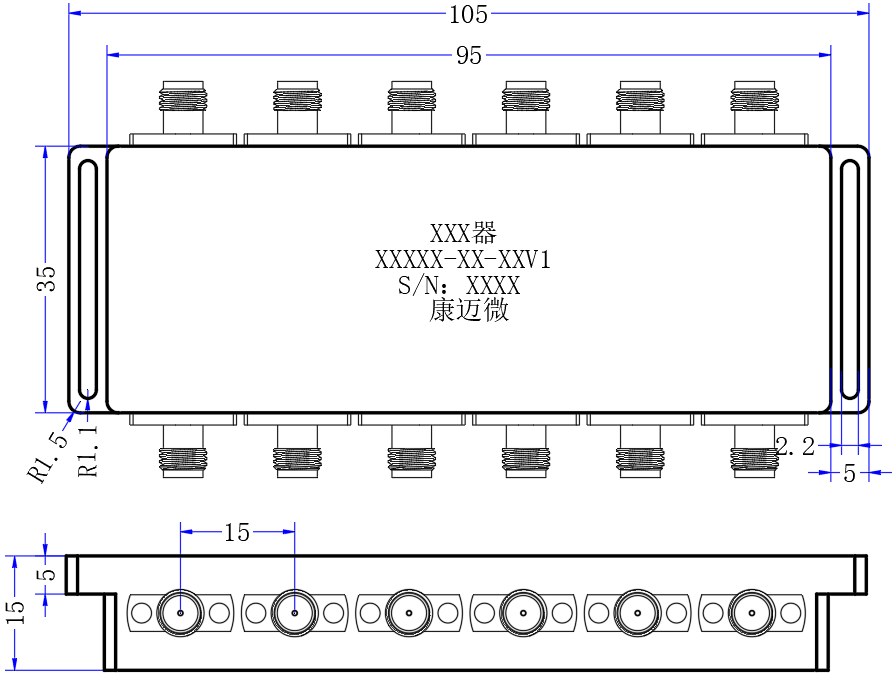

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
