产品
测向天线
工作频率 800~6000MHz,增益 7dBi@800-2700MHz,增益 8dBi@2700-6000MHz,垂直极化,TNC-K,SMA-K
- ZCX7-800-6000-1801
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
微带天线具有重量轻、厚度薄、精度高等特点，通过多单元组阵可以实现较高增益的微带阵列天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 6000 | MHz |
| 增益 | 7 | dBi@800-2700MHz | ||
| 增益 | 8 | dBi@2700-6000MHz | ||
| 驻波比 | 2 | |||
| -10dB波束宽度（H面） | 80 | 100 | °@2400-2500MHz | |
| -10dB波束宽度（H面） | 80 | 100 | °@5700-5900MHz | |
| 前后比 | 15 | dB |
其它参数
| 极化方式 | 垂直极化 |
| 功率容量 | 5W设计保证 |
| 接口形式 | TNC-K@800-2700MHz |
| 接口形式 | SMA-K@2700-6000MHz |
| 外形尺寸 | 245*270*68mm |
| 估算重量 | 700g |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+75℃设计保证 |

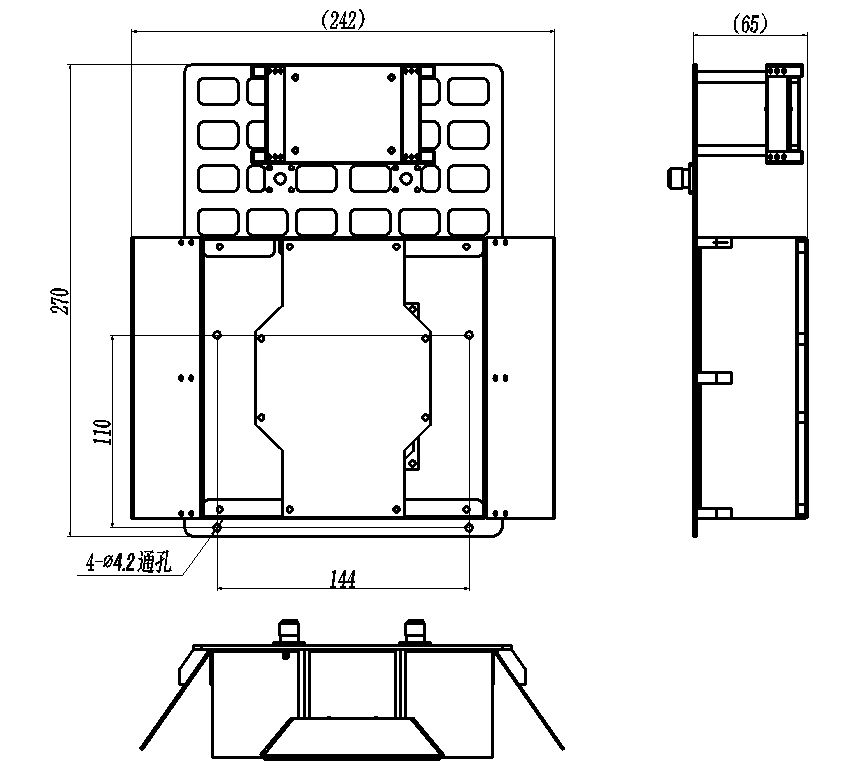

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5、天线含有电子元器件，请勿当普通垃圾随意丢弃。

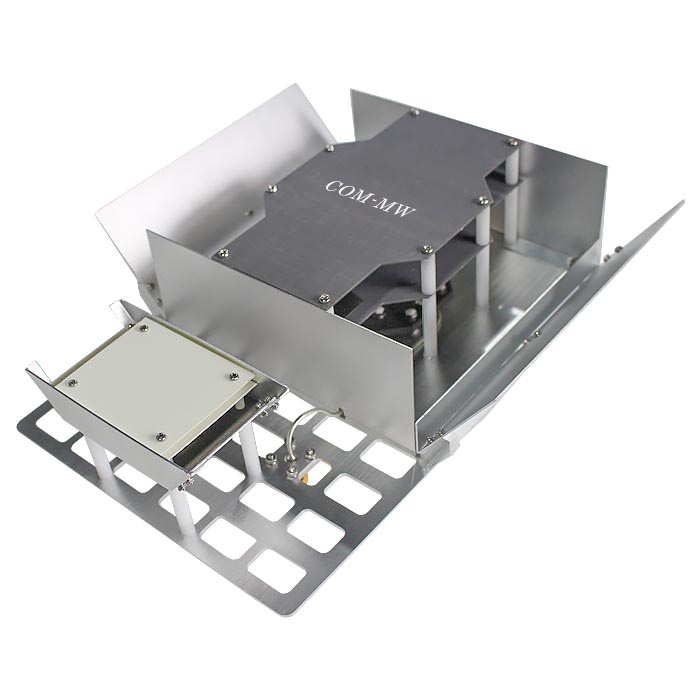

参考实物图

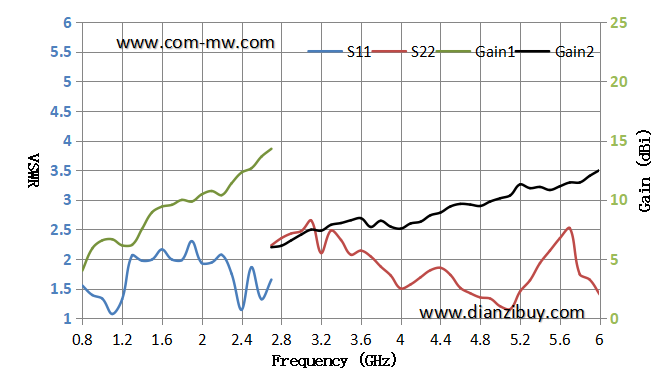

典型测试曲线

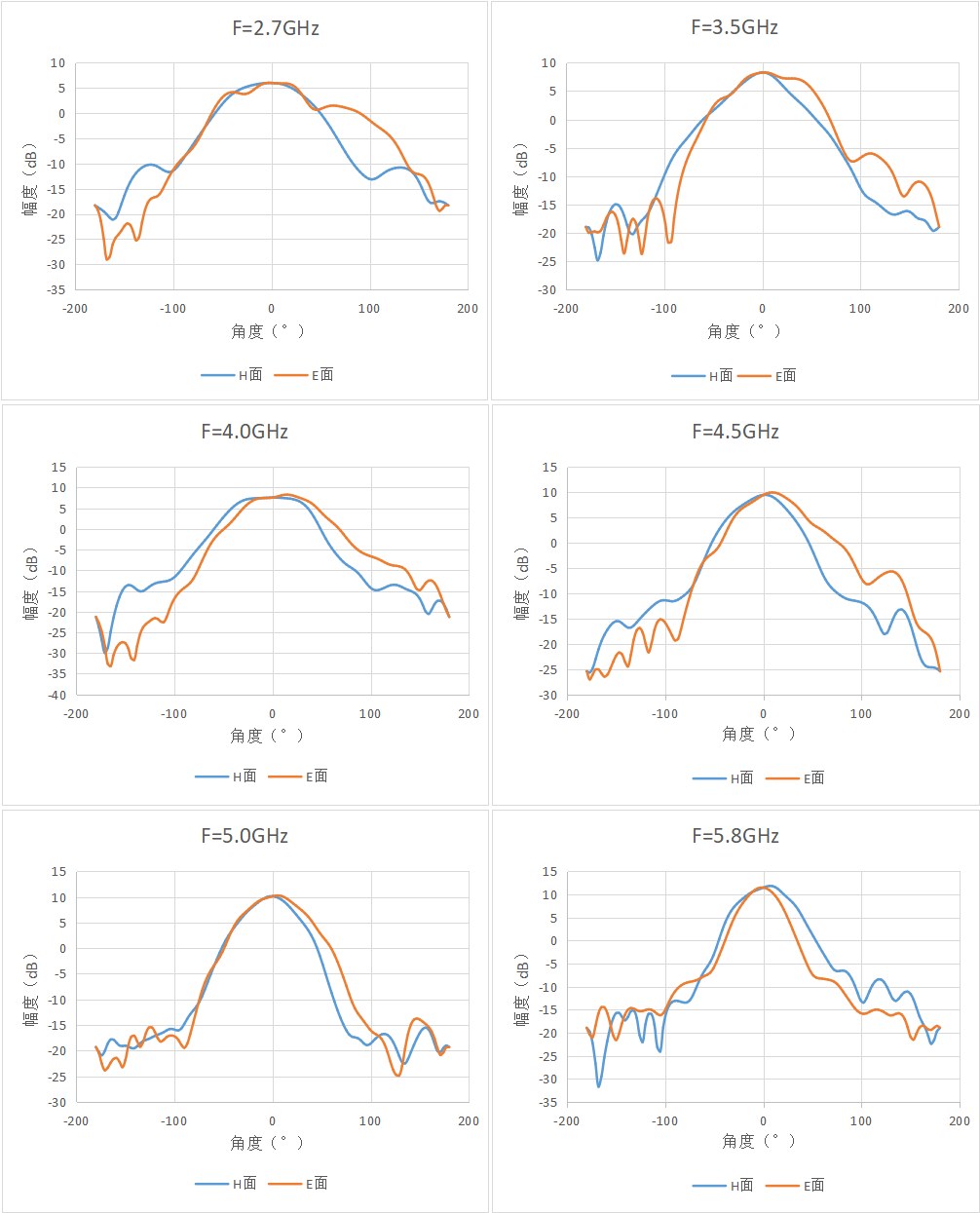

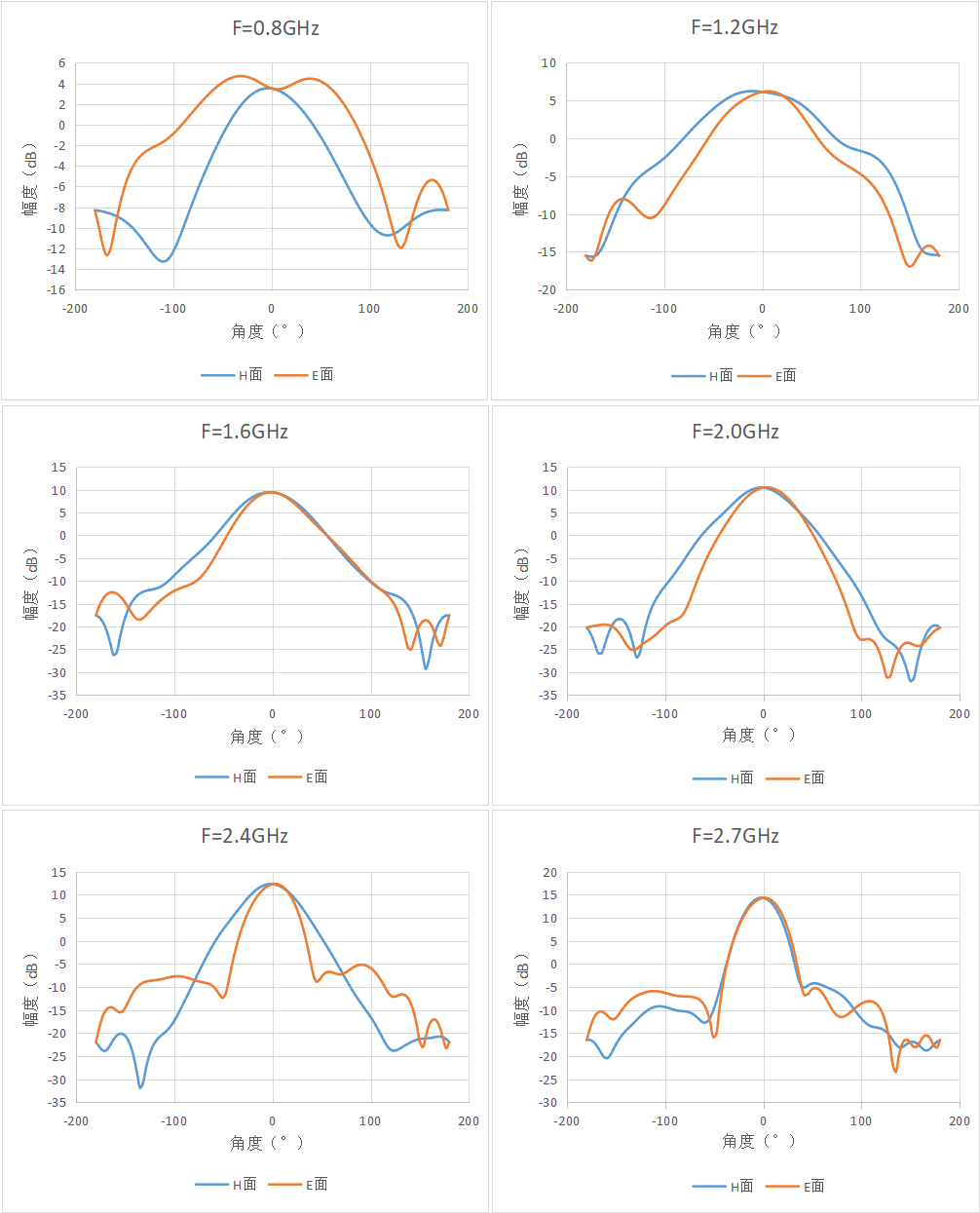

典型方向图
