通带频率 19.9~20.1GHz,DC-19.4GHz≥40dB,20.6-25GHz≥40dB,SMA
- ZBF25-C20-0.2G-3581
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19.9 | ~ | 20.1 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-19.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 20.6-25 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.3 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 19.30 | 53.64 | 52.43 | -53.31 | -70.90 | -1.14 |
| 19.40 | 48.82 | 55.76 | -45.09 | -92.36 | 0.45 |
| 19.50 | 48.04 | 48.59 | -36.74 | -97.85 | 0.67 |
| 19.60 | 39.37 | 37.95 | -25.74 | -93.90 | 0.97 |
| 19.70 | 14.29 | 14.02 | -10.82 | -100.26 | 2.50 |
| 19.80 | 1.07 | 1.08 | -1.02 | -97.15 | 3.56 |
| 19.90 | 1.08 | 1.12 | -0.81 | -93.75 | 2.59 |
| 20.00 | 1.03 | 1.05 | -0.77 | -87.95 | 2.47 |
| 20.10 | 1.06 | 1.08 | -0.81 | -95.58 | 2.67 |
| 20.20 | 1.43 | 1.42 | -1.25 | -95.29 | 4.05 |
| 20.30 | 19.77 | 19.31 | -14.24 | -99.18 | 1.97 |
| 20.40 | 37.88 | 36.14 | -28.38 | -87.97 | 0.83 |
| 20.50 | 44.17 | 44.40 | -38.84 | -92.02 | 0.51 |
| 20.60 | 49.25 | 50.56 | -47.14 | -106.46 | 0.15 |
| 20.70 | 53.46 | 51.64 | -53.67 | -98.36 | 4.21 |
参考实物图

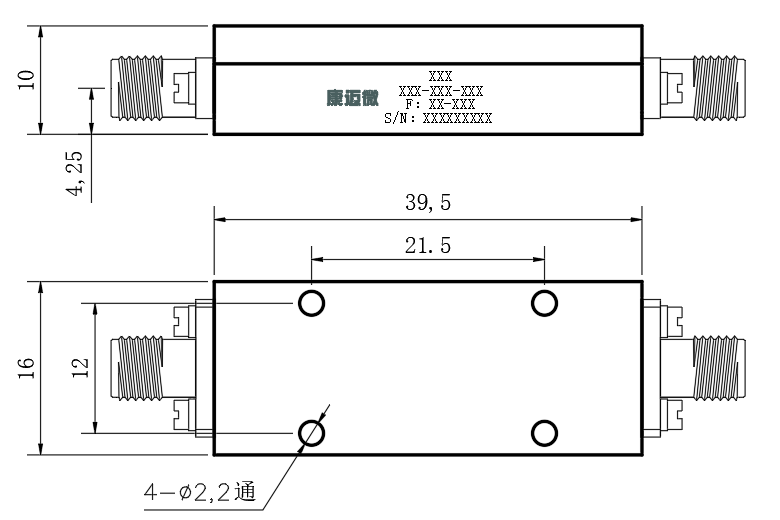

外形结构图（mm）

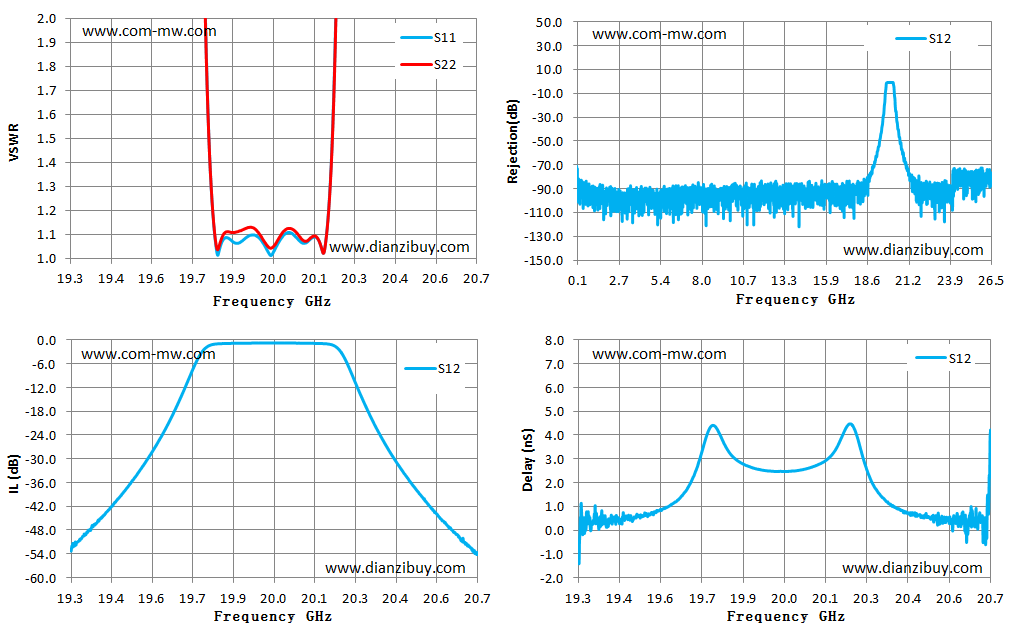

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
