产品
环行器
工作频率2300~2700MHz, 通过功率50W, SMA
- DH9-2300-2700-1604
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
大功率，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2300 | ~ | 2700 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 50W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB |
|---|---|---|---|
| 2100 | 1.59 | -0.51 | -14.62 |
| 2157 | 1.43 | -0.38 | -16.73 |
| 2214 | 1.3 | -0.29 | -19.24 |
| 2271 | 1.24 | -0.19 | -21.41 |
| 2329 | 1.19 | -0.21 | -22.67 |
| 2386 | 1.18 | -0.18 | -22.88 |
| 2443 | 1.16 | -0.16 | -22.99 |
| 2500 | 1.13 | -0.18 | -23.57 |
| 2557 | 1.1 | -0.17 | -25.24 |
| 2614 | 1.06 | -0.17 | -29.37 |
| 2671 | 1.09 | -0.22 | -33.98 |
| 2729 | 1.2 | -0.28 | -25.19 |
| 2786 | 1.36 | -0.51 | -19.2 |
| 2843 | 1.57 | -0.79 | -15.46 |
| 2900 | 1.95 | -1.25 | -13.2 |

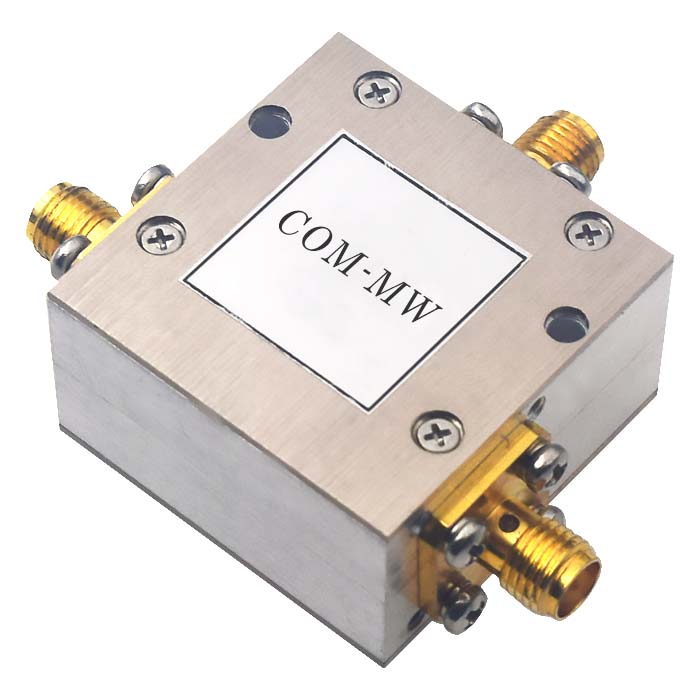

参考实物图

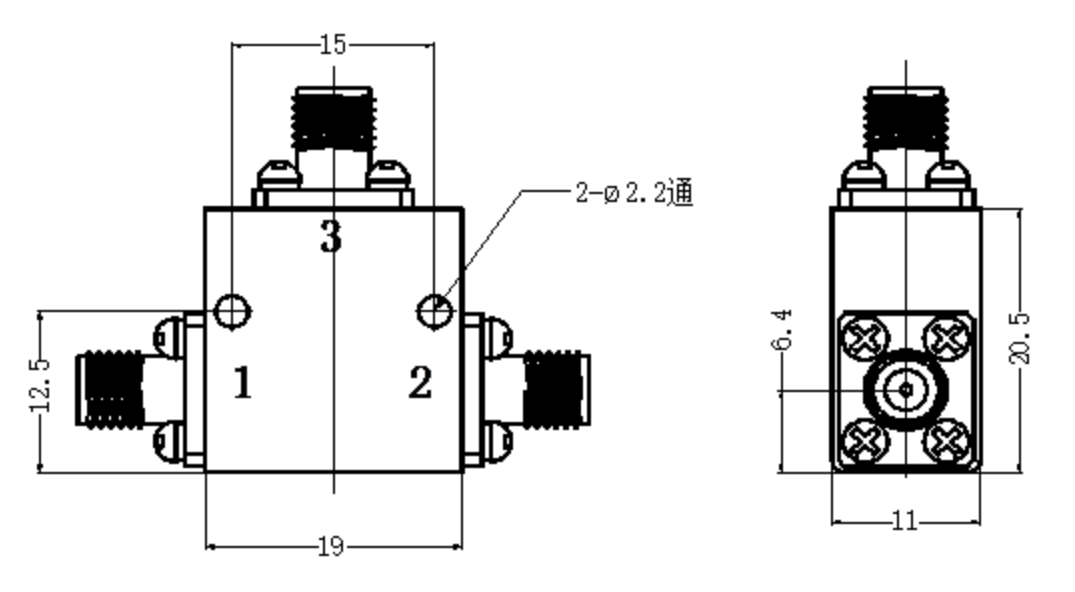

外形结构图（mm）

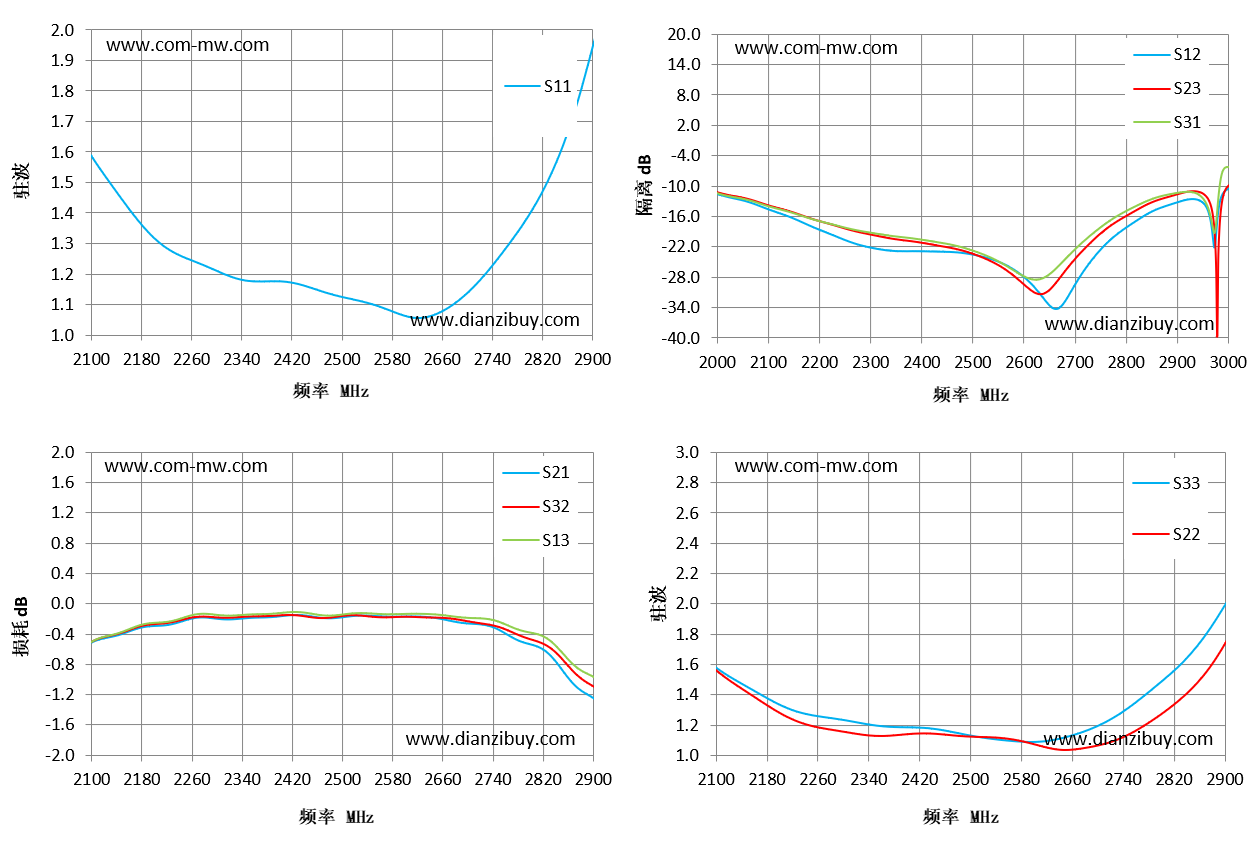

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
