功分器缩略图

功分器

50~1600MHz,1W,3路,0°,表面贴装

  • S1031
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数最小典型最大单位
工作频率50~1600MHz
插入损耗3.5dB
隔离度1215dB
输入驻波比1.5
输出驻波比1.4
幅度平衡1.5dB
相位平衡±5°

其它参数

功率容量1W设计保证
路数3路
相位
阻抗50Ω
接口形式表面贴装
工作温度-45~+85℃设计保证
储存温度-55~+85℃设计保证
质量等级工业级
ROHS满足

端口定义

公共端口8
分配端口1,4,5
接地端口2,3,6,7

建议PCB布局图

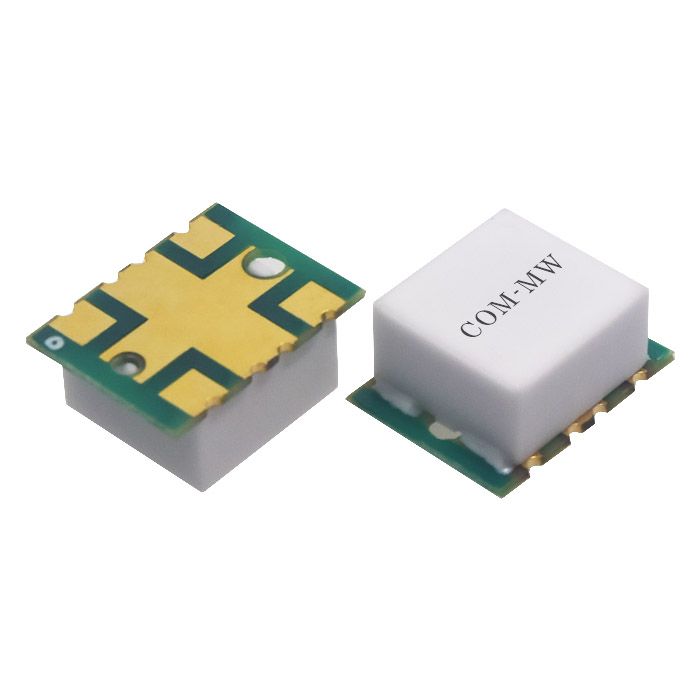

参考实物图

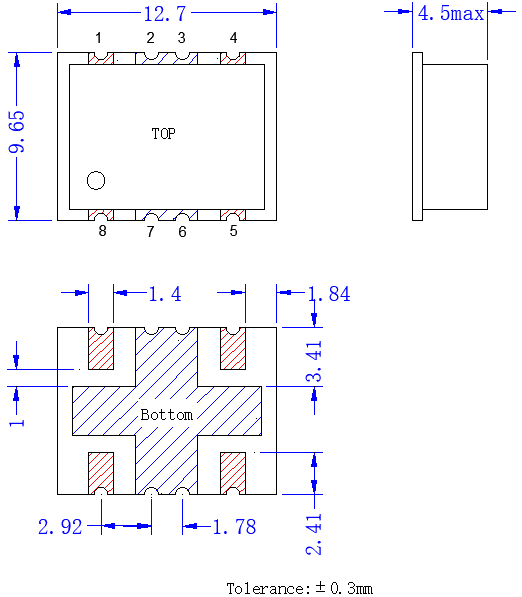

外形结构图(mm)

注意事项

1可以短时间浸泡清洗,请及时烘干。
2产品支持260℃回流焊。
