锥形电感
通带频率 0.1~30GHz,电感量 260nH,电流 500mA,
- C25T-0803R
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
热熔型漆包线自动绕制而成，在宽带射频微波电路中主要起馈电扼流作用，适用微组装带焊工艺
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 0.1 | ~ | 30 | GHz |
| 电感量 | 260 | nH | ||
| 电感误差 | ±20% | |||
| 电流 | 500 | mA | ||
| 线径 | 0.08 | mm | ||
| 插入损耗 | 0.2 | 0.5 | dB@100M~20GHz | |
| 插入损耗 | 0.5 | 1.5 | dB@100M~30GHz |
其它参数
| 工作温度 | -55~+125℃设计保证 |
| 存储条件 | 温度20~25℃，湿度40~60% |
| 质量等级 | 工业级 |

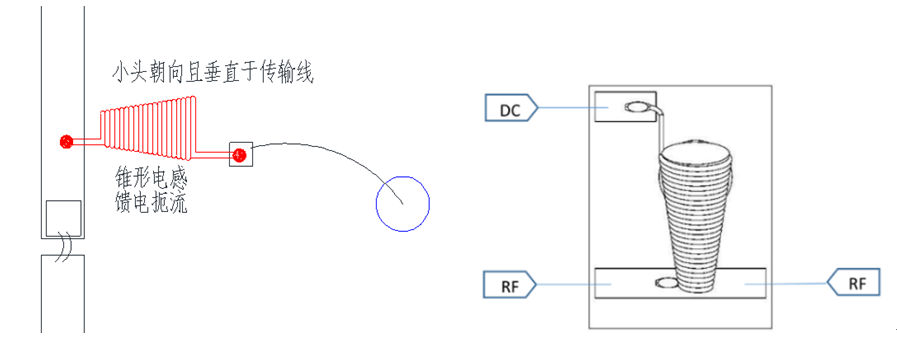

建议装配图
装配时锥尖（小头）朝向且垂直于射频信号传输线，传输线端引线尽量短，锥形电感必须点胶固定。

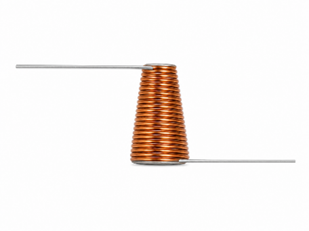

参考实物图
外形结构图（mm）
| A | B | C | L1 | L2 |
| 0.08 | 0.41 | 1.08 | 2.00 | 5 |
