产品
低噪声放大器
800~6000MHz, 增益45dB, 噪声系数1.9dB, P-1dB功率10dBm, SMA-K
- DLNA8-0.8-6G-3014
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高增益，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 6000 | MHz |
| 增益 | 45 | dB | ||
| 增益平坦度 | 3 | dB | ||
| 噪声系数 | 1.9 | dB | ||
| 驻波比 | 1.6 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 1dB功率 dBm |
| 500 | 1.29 | 1.53 | 47.21 | 1.46 | 17.89 |
| 1000 | 1.22 | 1.28 | 47.01 | 1.08 | 17.9 |
| 1500 | 1.18 | 1.08 | 47.12 | 1.21 | 17.6 |
| 2000 | 1.16 | 1.14 | 47.28 | 1.23 | 17.3 |
| 2500 | 1.25 | 1.31 | 47.72 | 1.27 | 17.04 |
| 3000 | 1.36 | 1.47 | 48.33 | 1.24 | 17.3 |
| 3500 | 1.31 | 1.53 | 48.4 | 1.14 | 17.5 |
| 4000 | 1.26 | 1.4 | 48.12 | 1.18 | 17.43 |
| 4500 | 1.15 | 1.34 | 48 | 1.28 | 17.3 |
| 5000 | 1.06 | 1.44 | 47.65 | 1.38 | 17.3 |
| 5500 | 1.12 | 1.51 | 47.37 | 1.33 | 17.3 |
| 6000 | 1.24 | 1.4 | 47.29 | 1.37 | 17.1 |
| 6500 | 1.38 | 1.26 | 46.3 | 1.44 | 17.3 |
| 7000 | 1.73 | 1.04 | 44.74 | 1.5 | 17.3 |
参考实物图
外形结构图（mm）

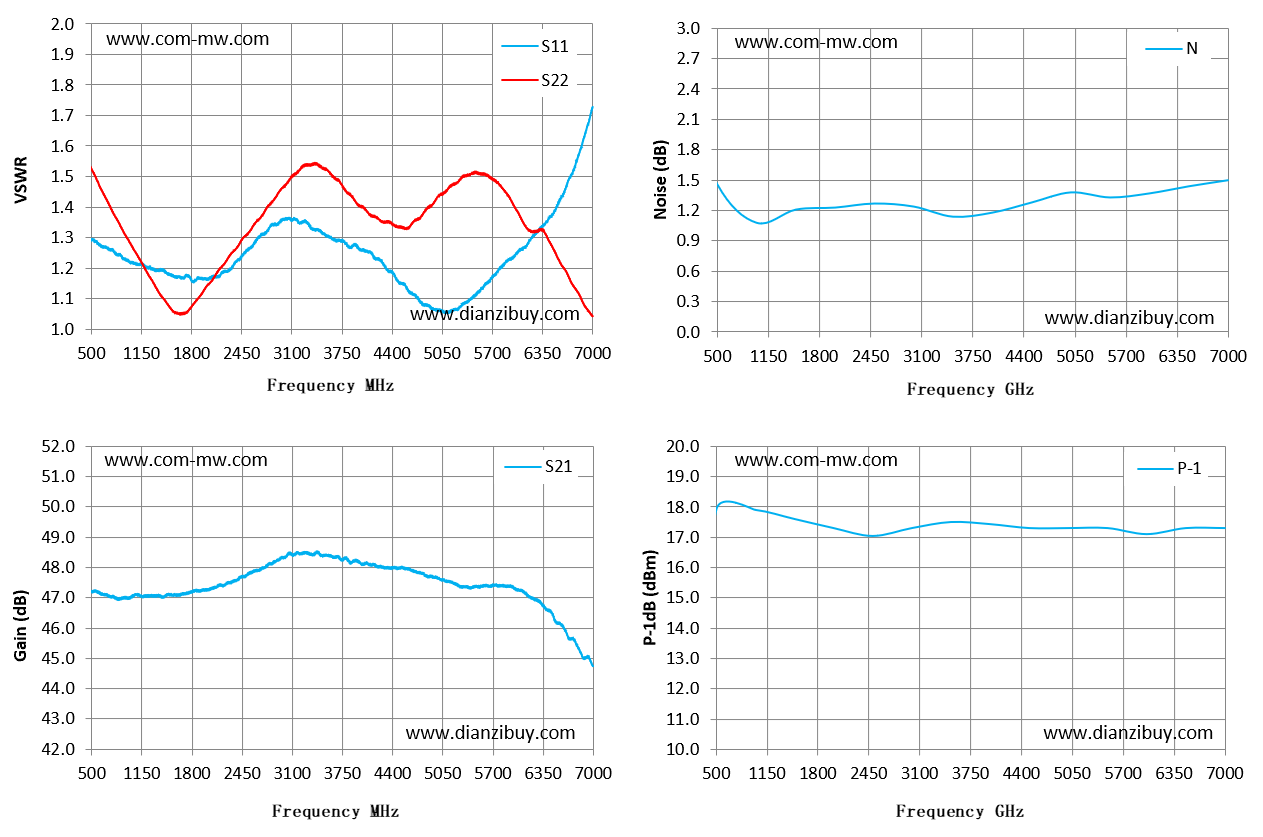

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
