开关滤波器组
开关滤波路数二选一,表面贴装
- DSS2-2R2069-2251-3187
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 插入损耗 | / | / | 5.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 驻波比 | / | / | 1.6 | |||
| 通带频率一 | / | / | 1994 | ~ | 2144 | MHz |
| 频率一损耗 | / | / | 4.5 | dB | ||
| 频率一抑制 | 1700~1820 | MHz≥ | 60 | dBc | ||
| 频率一驻波 | / | / | 1.6 | |||
| 频率一带内纹波（峰峰值） | / | / | 0.2 | dB | ||
| 通带频率二 | / | / | 2176 | ~ | 2326 | MHz |
| 频率二损耗 | / | / | 9.5 | dB | ||
| 频率二抑制 | 1900~2002 | MHz≥ | 60 | dBc | ||
| 频率二驻波 | / | / | 1.6 | |||
| 频率二带内纹波（峰峰值） | / | / | 0.2 | dB |
其它参数
| 开关滤波路数 | 二选一 |
| 开关时间 | 500ns |
| 隔离度 | 50dB（单路开关） |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | +5V |
| 工作电流 | 20mA |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 时延波动 | ≤0.7ns/2069±51MHz |
| 时延波动 | ≤0.7ns/2251±51MHz |
| 时延波动 | ≤1ns绝对时延变化 |
| 其它 | 频率一和频率二的损耗差，需要保持5dB。 |
真值表
| 频率一 | 0 | ||||
| 频率二 | 1 |

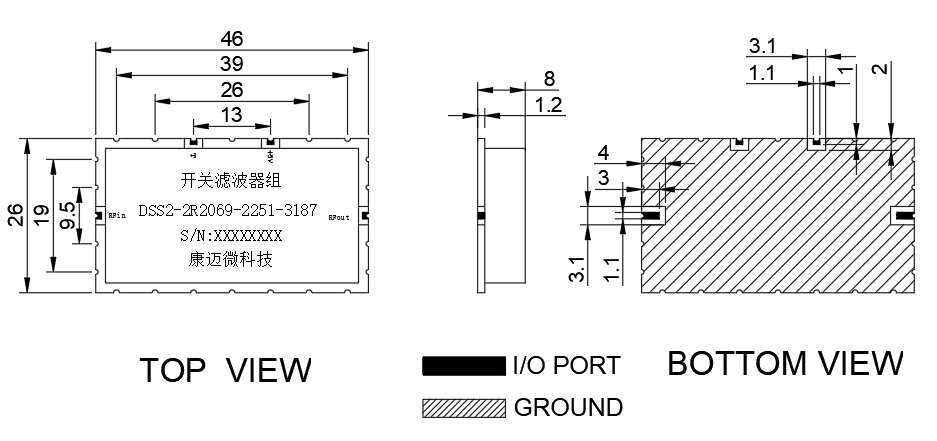

外形结构图（mm）
回流焊示意图
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
