产品
功分器
DC~40GHz,功率容量1W,2路,相位0°,2.92-JK
- ZPD25-2M0-40G-3728
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 7.5 | dB | ||
| 隔离度 | 5.5 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-JK |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（2.92-J） |
| 分配端口 | 1，2（2.92-K） |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.01 | 1.01 | 1.01 | 1.01 | -5.86 | -5.85 | -5.86 | -0.02 |
| 3.21 | 1.12 | 1.12 | 1.12 | -6.07 | -6.03 | -6.08 | -0.14 |
| 6.43 | 1.15 | 1.14 | 1.16 | -5.91 | -5.90 | -5.92 | -0.60 |
| 9.64 | 1.17 | 1.18 | 1.20 | -5.94 | -5.97 | -5.97 | -0.43 |
| 12.86 | 1.10 | 1.10 | 1.12 | -5.79 | -5.80 | -5.85 | -0.47 |
| 16.07 | 1.04 | 1.02 | 1.03 | -5.98 | -6.00 | -6.03 | -0.42 |
| 19.29 | 1.07 | 1.12 | 1.10 | -6.02 | -5.97 | -6.02 | -0.20 |
| 22.50 | 1.12 | 1.10 | 1.08 | -6.37 | -6.23 | -6.38 | -1.43 |
| 25.71 | 1.20 | 1.18 | 1.22 | -6.07 | -6.07 | -6.07 | -2.02 |
| 28.93 | 1.24 | 1.25 | 1.27 | -6.21 | -6.32 | -6.29 | -1.43 |
| 32.14 | 1.06 | 1.13 | 1.15 | -5.89 | -5.91 | -6.01 | -1.21 |
| 35.36 | 1.26 | 1.13 | 1.14 | -6.49 | -6.51 | -6.61 | -1.44 |
| 38.57 | 1.21 | 1.25 | 1.28 | -6.88 | -6.87 | -7.00 | -1.17 |
| 41.79 | 1.25 | 1.21 | 1.29 | -7.39 | -7.29 | -7.48 | -2.40 |
| 45.00 | 1.42 | 1.34 | 1.35 | -7.40 | -7.42 | -7.48 | -2.99 |

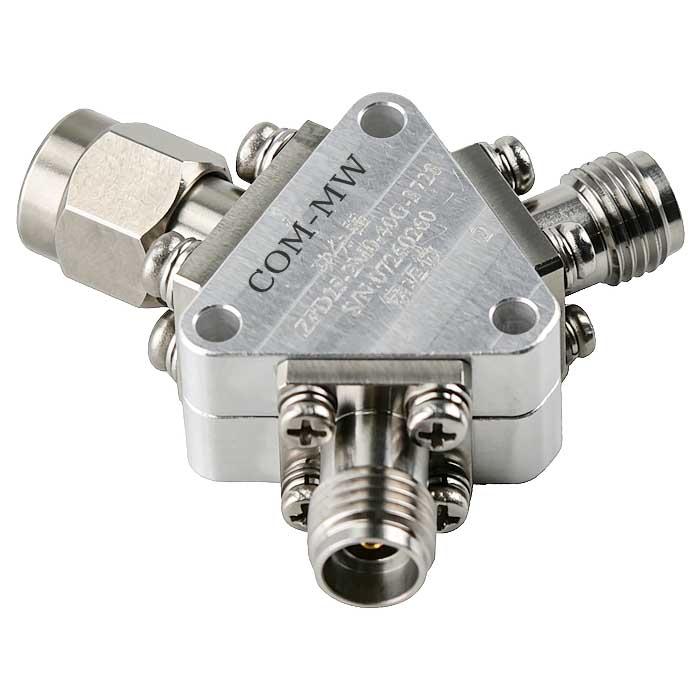

参考实物图

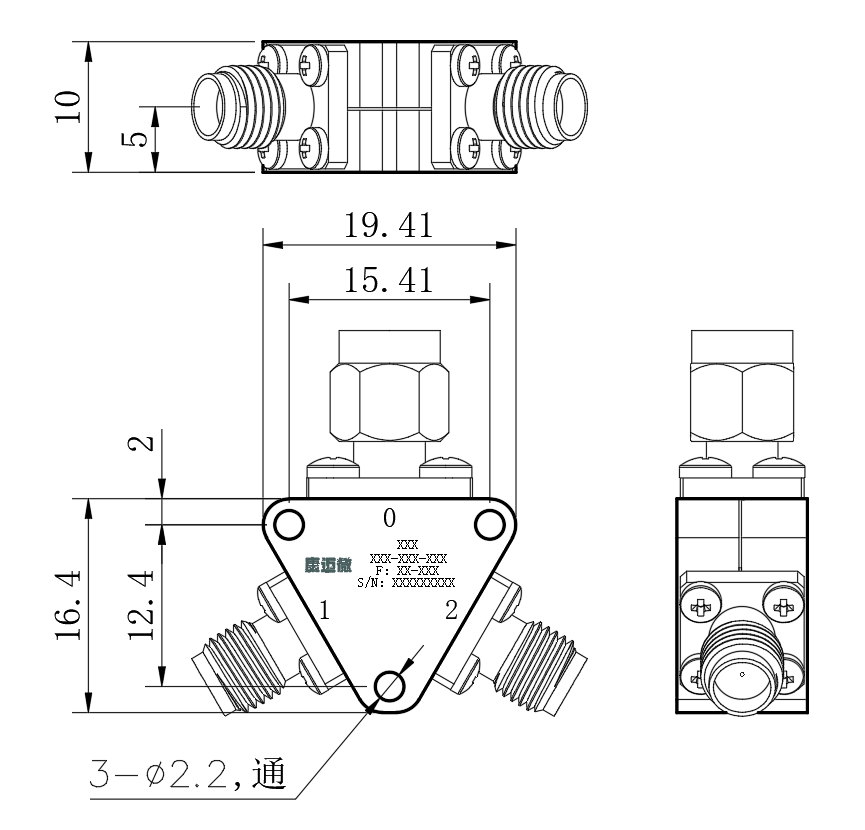

外形结构图（mm）

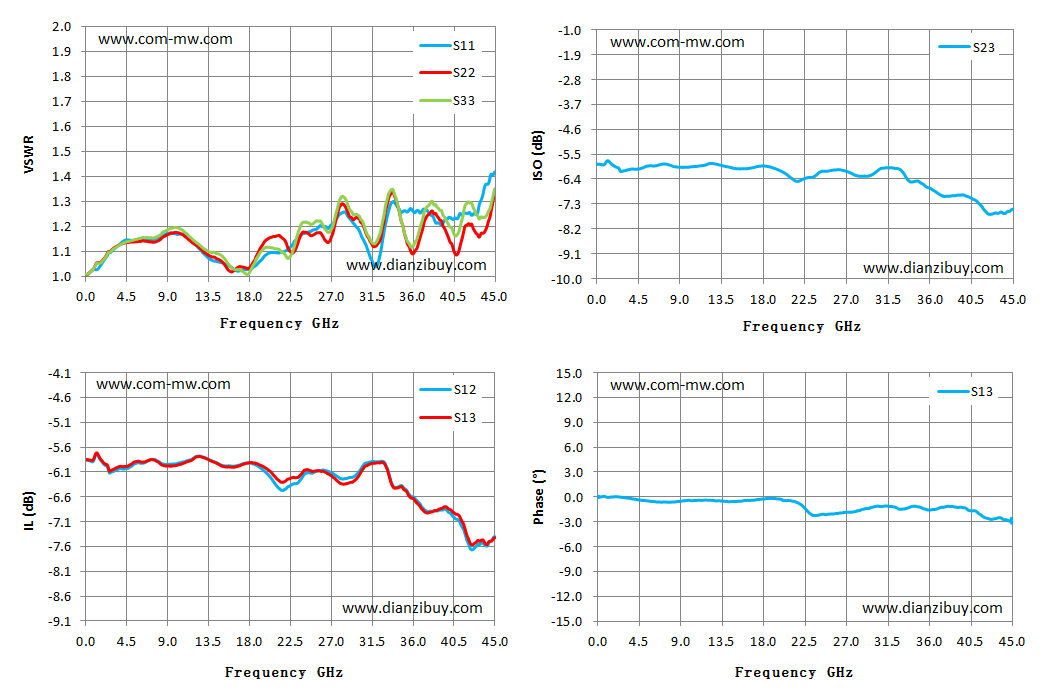

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
