200~3000MHz, 30W, 90°电桥, 微带扁针
- ZHC9-200-3000-2980
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 3000 | MHz |
| 插入损耗 | 2.1 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 30W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 微带扁针 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
端口定义
| 输入端口 | IN |
| 输出端口 | -3dB（0°） |
| 输出端口 | -3dB（+90°） |
| 隔离端口 | ISO（外接负载） |
| 接地端口 | 底面 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
| 200 | 1.08 | 1.07 | -4.44 | -2.5 | -32.69 | 90.6 |
| 400 | 1.14 | 1.16 | -3.45 | -3.67 | -23.79 | 91.69 |
| 600 | 1.14 | 1.15 | -3.64 | -3.67 | -24.7 | 91.25 |
| 800 | 1.2 | 1.17 | -3.24 | -4.38 | -22.01 | 92.09 |
| 1000 | 1.16 | 1.14 | -3.42 | -4.42 | -23.39 | 91.19 |
| 1200 | 1.15 | 1.17 | -3.7 | -4.39 | -24.14 | 92.02 |
| 1400 | 1.23 | 1.22 | -3.75 | -4.52 | -21.6 | 91.35 |
| 1600 | 1.14 | 1.09 | -4.14 | -4.22 | -24.27 | 90.32 |
| 1800 | 1.25 | 1.28 | -4.09 | -4.58 | -21.06 | 91 |
| 2000 | 1.23 | 1.29 | -4.17 | -4.62 | -21.25 | 90.21 |
| 2200 | 1.12 | 1.12 | -4.43 | -4.48 | -23.75 | 90.08 |
| 2400 | 1.16 | 1.18 | -4.38 | -4.61 | -27.98 | 90.2 |
| 2600 | 1.24 | 1.19 | -5.01 | -4.48 | -19 | 92.09 |
| 2800 | 1.21 | 1.13 | -5.12 | -4.55 | -20.28 | 90.93 |
| 3000 | 1.23 | 1.25 | -4.91 | -4.64 | -23.91 | 94.2 |

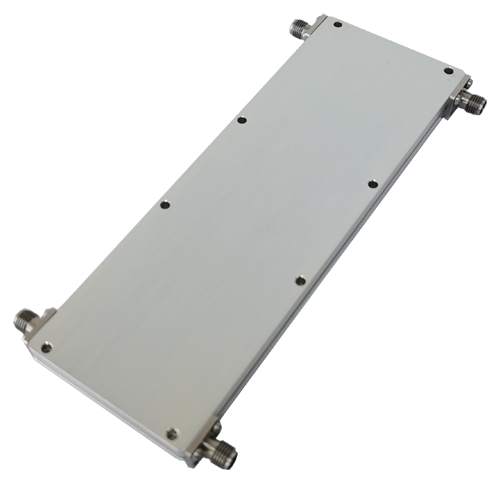

参考实物图
外形结构图（mm）

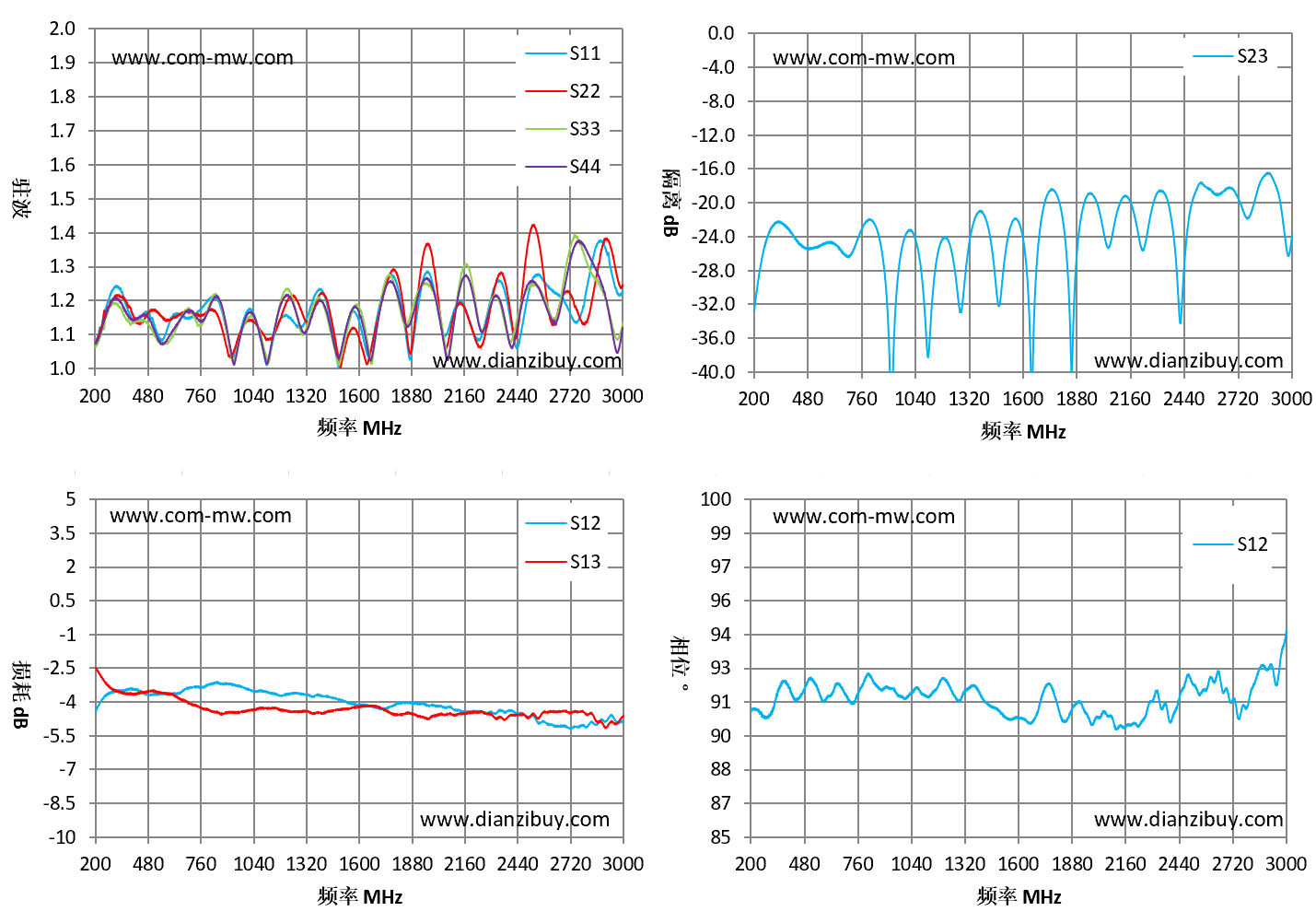

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
