产品
功分器
0.5~2.5GHz,15W,3路,0°,SMA
- ZPD25-3MC0.5-2.5G-166
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 2.5 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 1.35 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0, |
| 分配端口 | 1,2,3 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S24 隔离 dB | S13 相位 ° | S14 相位 ° |
| 0.45 | 1.50 | 1.20 | -5.11 | -5.24 | -20.55 | -19.22 | -0.73 | -0.28 |
| 0.63 | 1.06 | 1.14 | -4.93 | -5.07 | -31.08 | -24.70 | -0.73 | -0.31 |
| 0.81 | 1.19 | 1.13 | -5.02 | -5.14 | -27.11 | -29.26 | -0.75 | -0.41 |
| 1.00 | 1.18 | 1.12 | -5.04 | -5.14 | -45.52 | -30.83 | -0.80 | -0.52 |
| 1.18 | 1.05 | 1.05 | -5.06 | -5.13 | -27.39 | -31.68 | -0.85 | -0.61 |
| 1.36 | 1.17 | 1.07 | -5.14 | -5.19 | -25.69 | -33.06 | -0.92 | -0.72 |
| 1.54 | 1.17 | 1.12 | -5.16 | -5.17 | -34.33 | -35.55 | -0.95 | -0.81 |
| 1.73 | 1.06 | 1.10 | -5.19 | -5.16 | -29.11 | -36.81 | -1.00 | -0.91 |
| 1.91 | 1.15 | 1.02 | -5.27 | -5.22 | -26.33 | -37.14 | -1.02 | -1.02 |
| 2.09 | 1.11 | 1.04 | -5.25 | -5.16 | -32.72 | -40.40 | -1.09 | -1.18 |
| 2.27 | 1.05 | 1.05 | -5.32 | -5.19 | -31.81 | -36.99 | -1.09 | -1.26 |
| 2.45 | 1.12 | 1.02 | -5.37 | -5.22 | -32.71 | -27.76 | -1.03 | -1.40 |
| 2.64 | 1.14 | 1.04 | -5.48 | -5.33 | -24.09 | -21.26 | -1.86 | -1.59 |
| 2.82 | 1.79 | 1.20 | -5.71 | -5.58 | -15.04 | -17.37 | -2.59 | -2.06 |
| 3.00 | 2.69 | 1.63 | -6.79 | -6.78 | -11.38 | -13.97 | -2.24 | -3.89 |

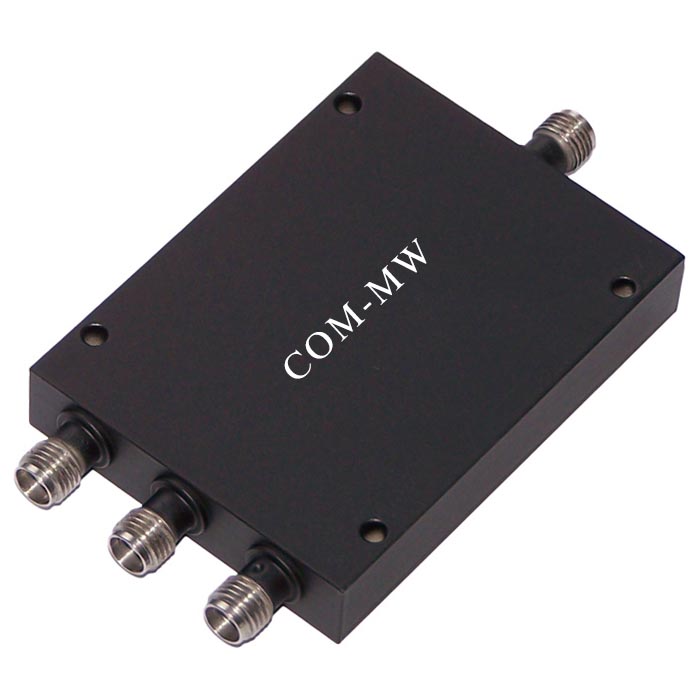

参考实物图

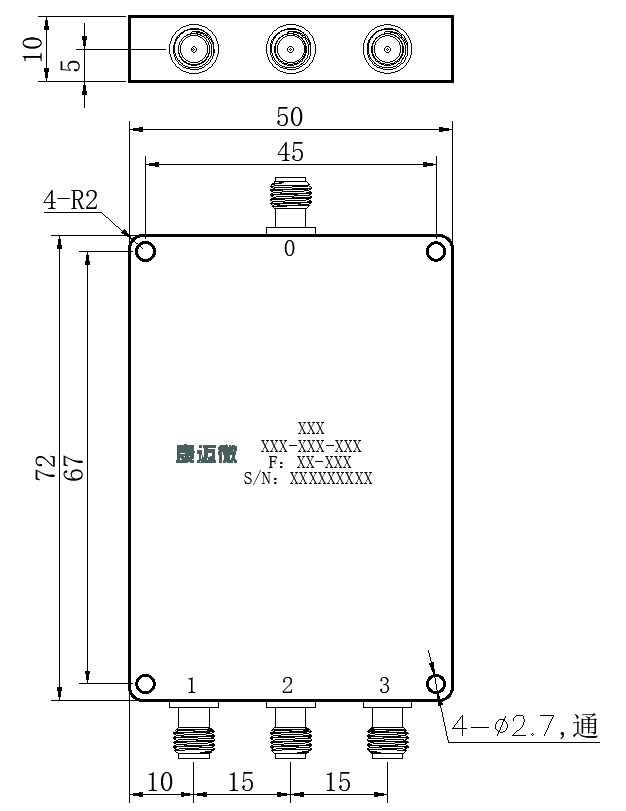

外形结构图（mm）

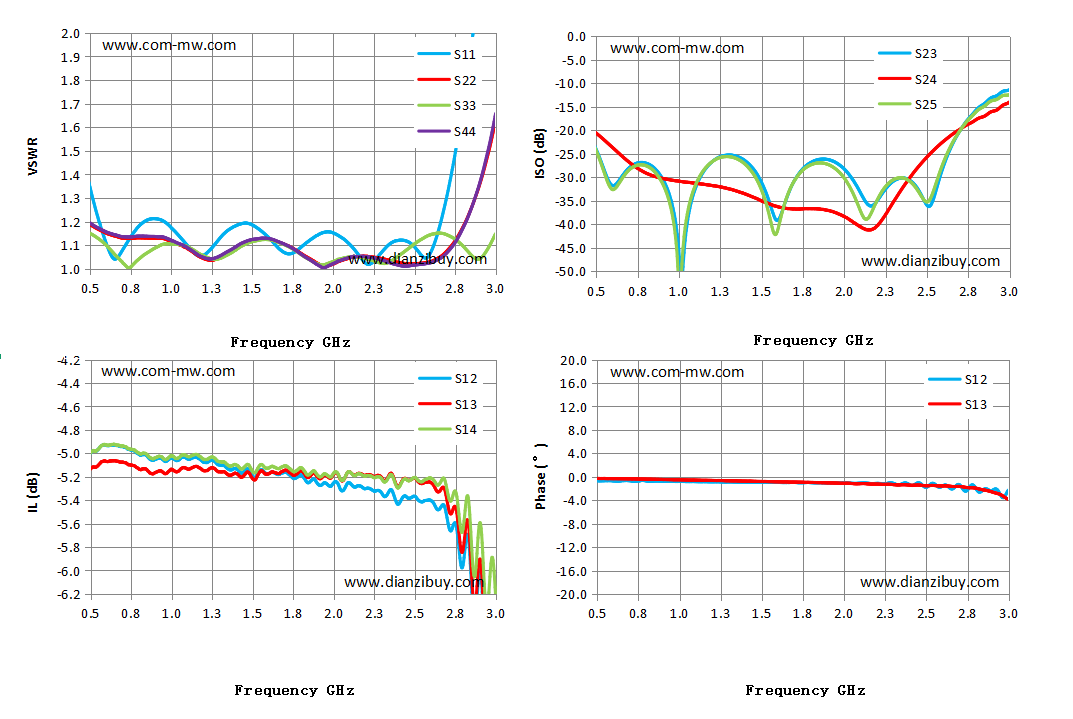

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
