工作频率1.72~2.61GHz, 增益5dBi, 线极化 , 波导口
开口波导探头应用在天线近场测量系统中。开口波导探头的结构比较简单,方向图也比较简单而容易控制,增益平坦。采用标准波导覆盖频率0.32∼220GHz,可配备吸波材料使用。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1.72 | ~ | 2.61 | GHz |
增益 | 5 | dBi | ||
驻波比 | 2 | |||
3dB波束宽度 | 65 | 100 | ° | |
交叉极化隔离度 | 30 | dB |
极化方式 | 线极化 |
功率容量 | 200W设计保证 |
接口形式 | 波导口 |
波导型号 | BJ22 |

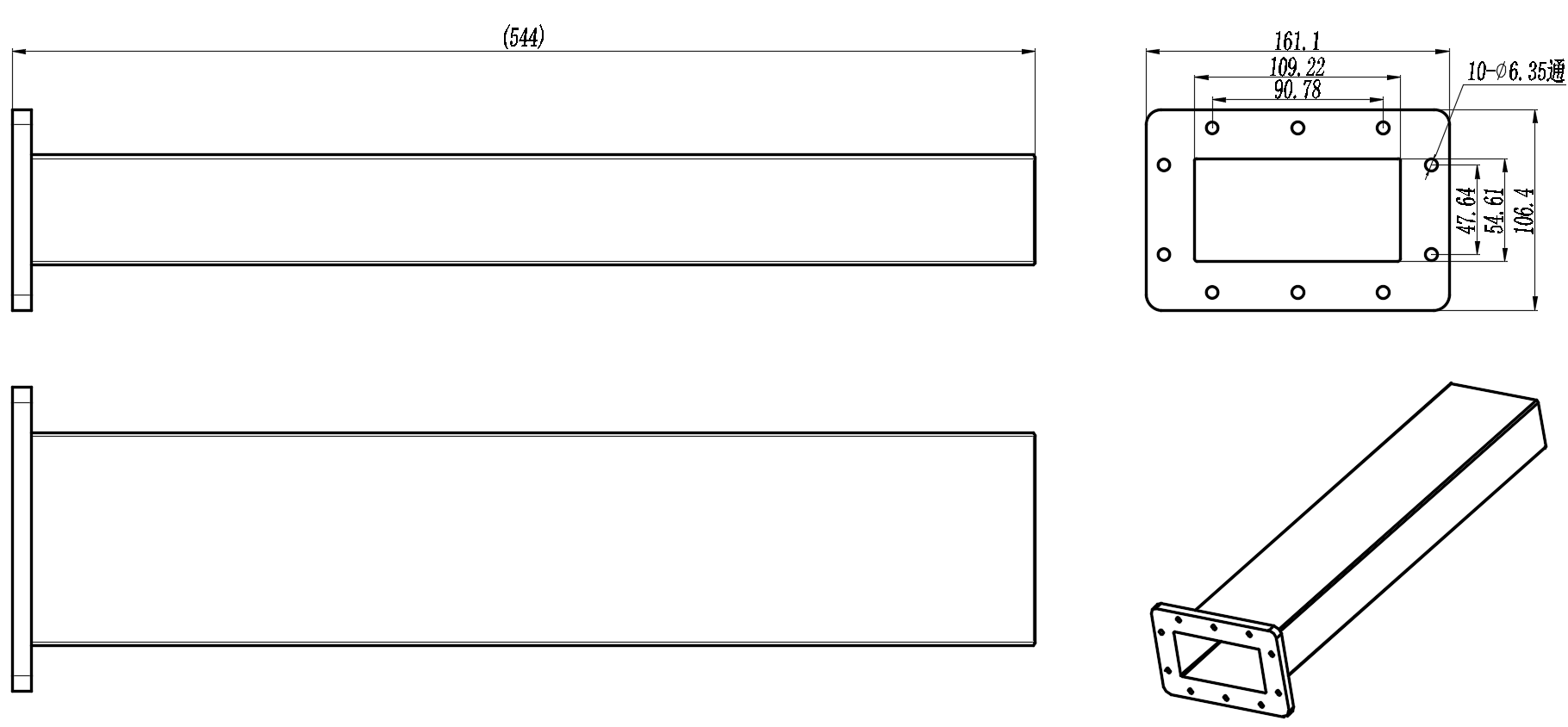

外形尺寸 | 161.1*106.4*650mm |
估算重量 | 1.4Kg |
产品材料 | 铝6061 |
表面处理 | 海灰色烤漆 |
工作温度 | -40~+60℃设计保证 |
储存温度 | -55~+75℃设计保证 |
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
