产品
开关
2~6GHz,单刀六掷 ,吸收式,100ns,SMA
- DSW8-6R2000-6000-1097
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 2.2 | 2.5 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.5 | 1.8 |
其它参数
| 开关路数 | 单刀六掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
真值表
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6 |
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S03 损耗 dB | S12 隔离 dB |
| 2000 | 1.21 | 1.16 | -1.04 | -1.06 | -76.37 |
| 2357 | 1.28 | 1.13 | -1.15 | -1.16 | -77.49 |
| 2714 | 1.39 | 1.12 | -1.24 | -1.29 | -77.67 |
| 3071 | 1.5 | 1.19 | -1.36 | -1.4 | -78.61 |
| 3786 | 1.54 | 1.29 | -1.55 | -1.51 | -77.98 |
| 4143 | 1.52 | 1.3 | -1.63 | -1.58 | -78.42 |
| 4857 | 1.54 | 1.37 | -1.78 | -1.76 | -76.83 |
| 5214 | 1.48 | 1.34 | -1.76 | -1.8 | -76.76 |
| 5929 | 1.36 | 1.38 | -1.85 | -1.88 | -74.96 |
| 6286 | 1.52 | 1.58 | -2.05 | -1.88 | -74.98 |

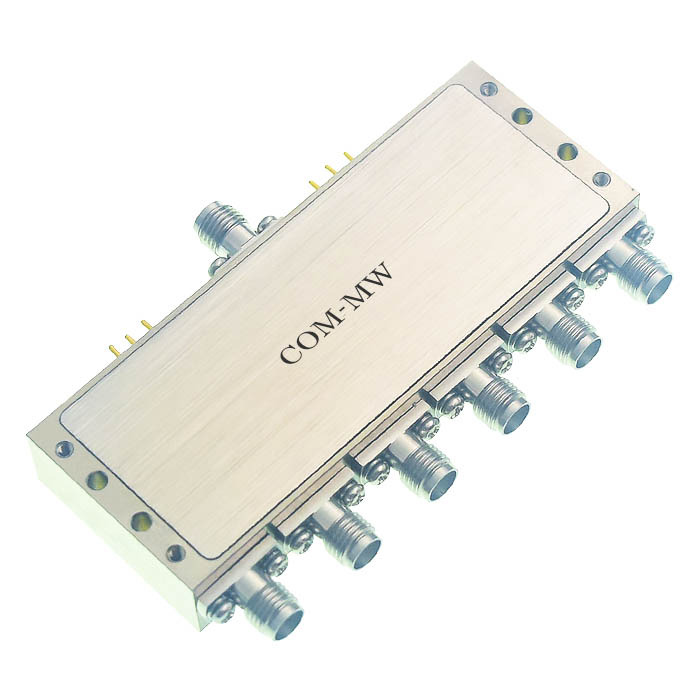

参考实物图

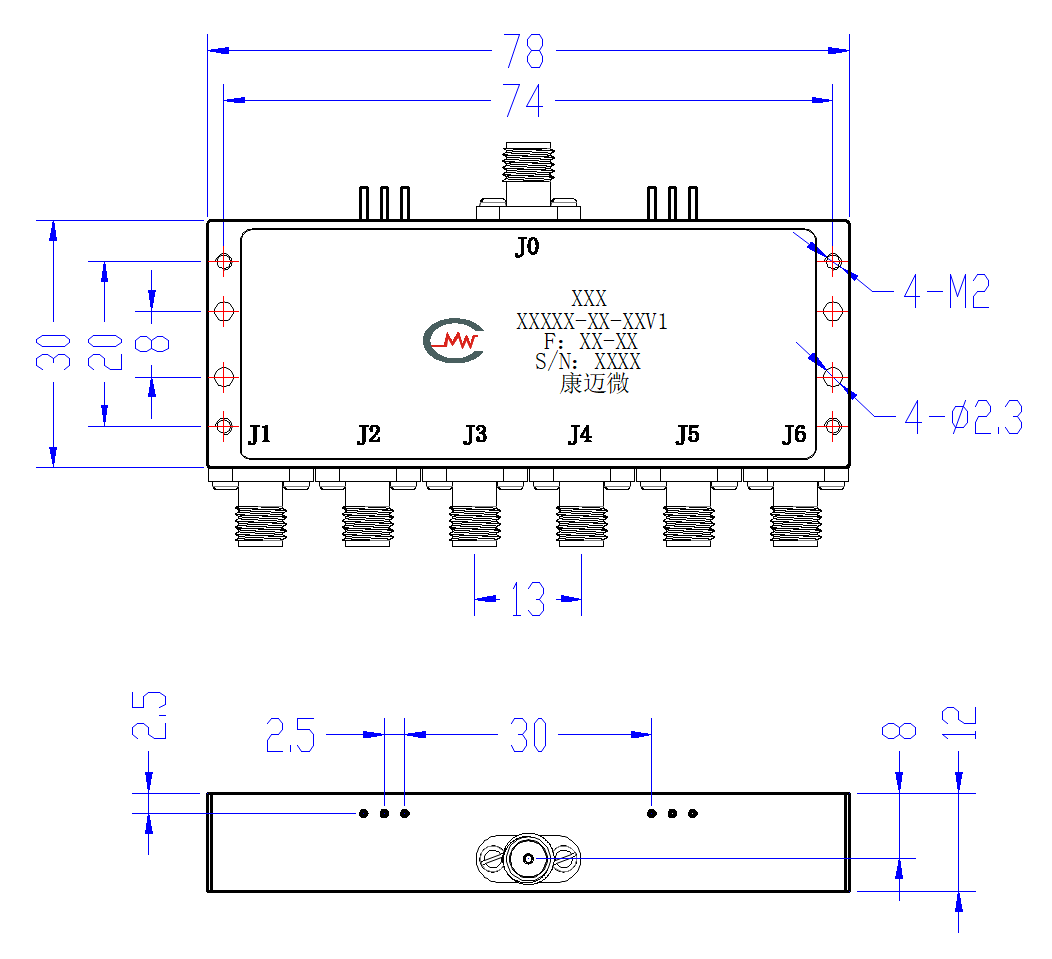

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
