DC~4GHz,稳幅稳相,104mm,N-J,N-J
- DCA9-NM104NM5.20-3164
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高性价比稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 4 | GHz | |
| 插入损耗 | DC-4 | 0.15 | 0.17 | dB | |
| 驻波 | DC-4 | 1.23 | 1.35 | ||
| 功率 | DC-4 | 500 | W | ||
| 相位一致性 | DC-4 | ±3 | ° |
其它参数
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 104mm |
| 接口一 | N-J不锈钢螺母 |
| 接口二 | N-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
外形结构图
外形尺寸（mm）
| A | 104 | mm | C1 | 19 | mm |
| B | 5.2 | mm | E1 | 19 | mm |
| T | ±0.5 | mm | W1 | 20.2 | mm |
| W2 | 20.2 | mm |

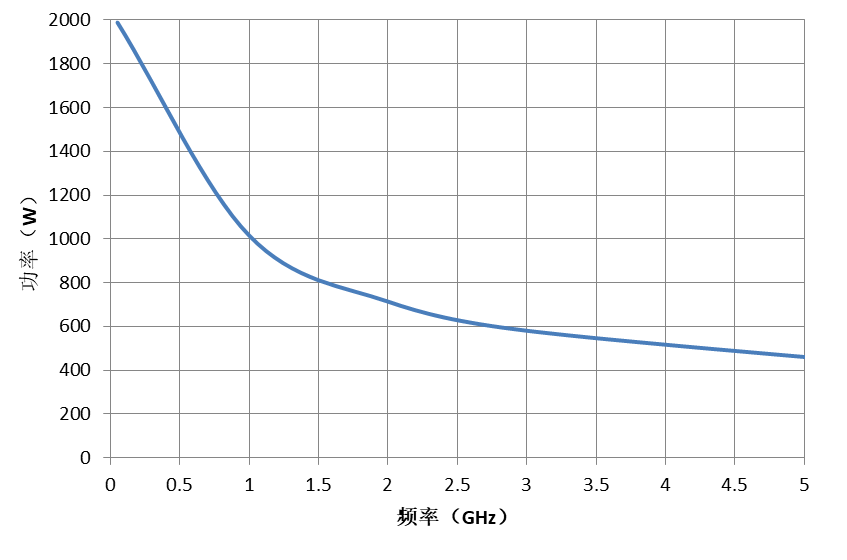

典型功率曲线图
参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.04 | 1.04 | 1.05 |
| 200 | 0.04 | 1.03 | 1.03 |
| 300 | 0.05 | 1.04 | 1.04 |
| 400 | 0.06 | 1.03 | 1.02 |
| 500 | 0.06 | 1.02 | 1.02 |
| 1000 | 0.09 | 1.06 | 1.07 |
| 1500 | 0.11 | 1.09 | 1.1 |
| 2000 | 0.11 | 1.11 | 1.11 |
| 2500 | 0.16 | 1.17 | 1.18 |
| 3000 | 0.19 | 1.19 | 1.18 |
| 4000 | 0.2 | 1.23 | 1.24 |

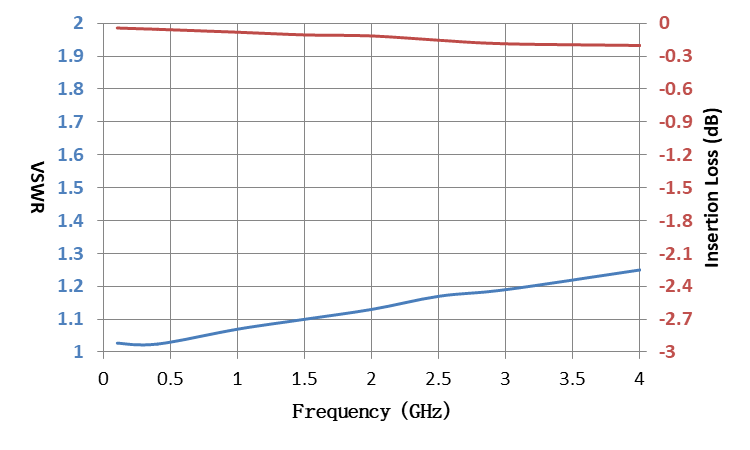

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于36mm |
