低噪声放大器
100~600MHz,增益 40dB,噪声温度 50k,P-1dB功率 10dBm,SMA
- DLNA8-240-480-2075
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低噪声，高增益。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 600 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±1 | dB@240-480MHz | ||
| 增益平坦度 | ±2 | dB@100-600MHz | ||
| 噪声温度 | 50 | k | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声温度 K | S21 1dB功率 dBm |
| 100 | 1.53 | 1.04 | 45.5 | 41.77 | 20.1 |
| 136 | 1.5 | 1.09 | 45.43 | 32.33 | 20.2 |
| 171 | 1.47 | 1.15 | 45.25 | 29.48 | 20.3 |
| 207 | 1.46 | 1.17 | 44.99 | 26.63 | 20.3 |
| 243 | 1.45 | 1.19 | 44.75 | 23.94 | 20.4 |
| 279 | 1.45 | 1.22 | 44.51 | 22.14 | 20.5 |
| 314 | 1.43 | 1.23 | 44.21 | 22.5 | 20.5 |
| 350 | 1.44 | 1.25 | 43.98 | 22.59 | 20.5 |
| 386 | 1.43 | 1.23 | 43.69 | 21.93 | 20.5 |
| 421 | 1.42 | 1.24 | 43.37 | 21.88 | 20.6 |
| 457 | 1.41 | 1.22 | 43.07 | 25.22 | 20.6 |
| 493 | 1.4 | 1.22 | 42.76 | 25.7 | 20.7 |
| 529 | 1.4 | 1.21 | 42.5 | 27.91 | 20.6 |
| 564 | 1.4 | 1.19 | 42.17 | 32.13 | 20.6 |
| 600 | 1.37 | 1.17 | 41.89 | 35.84 | 20.6 |
参考实物图
外形结构图（mm）

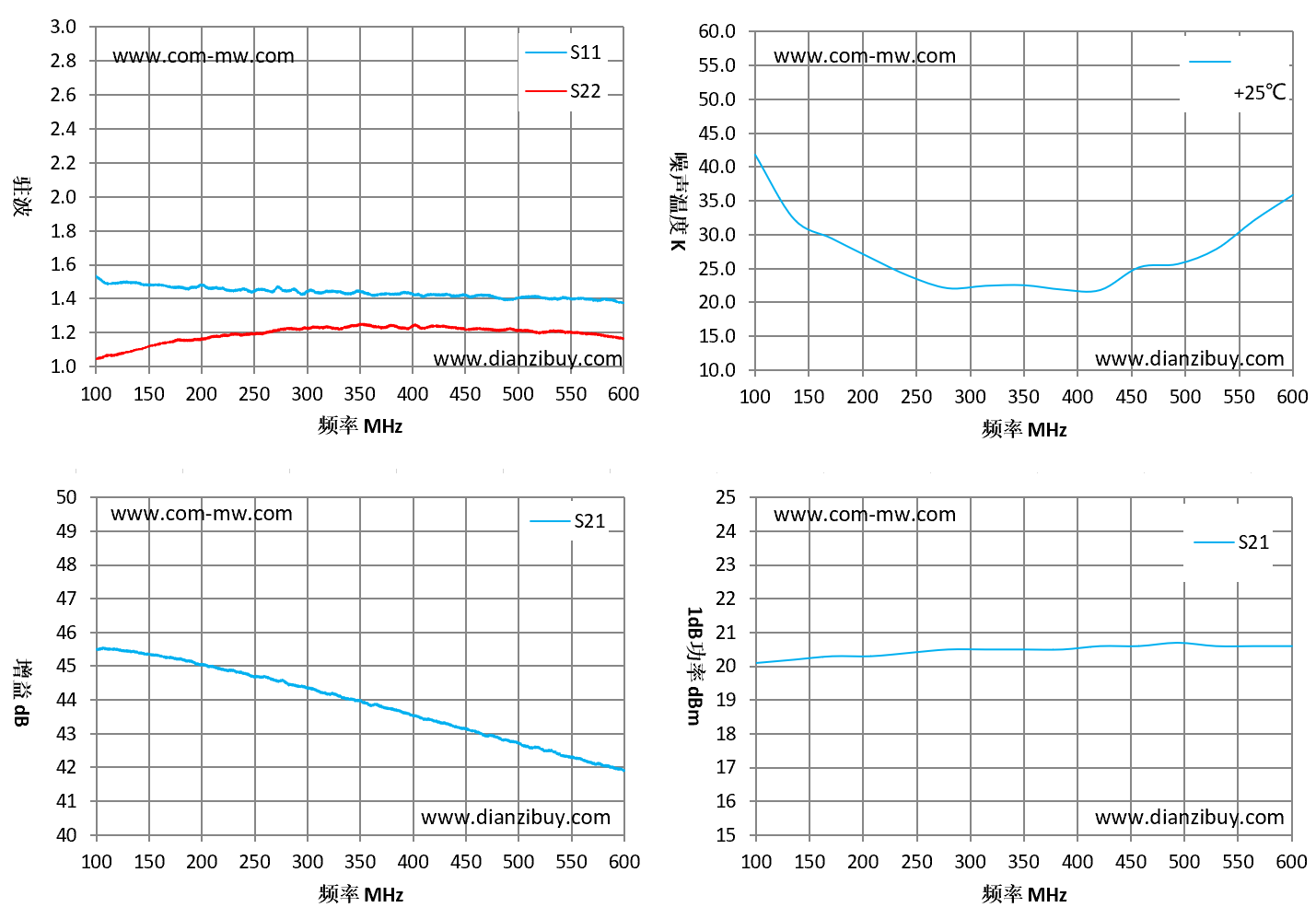

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
