功分器
2.3~2.6GHz,600W,2路,0°,N,N
- ZPD25-2C2.3-2.6G-3708
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2.3 | ~ | 2.6 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 公共端驻波比 | 1.25@2.4G-2.5G | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 公共端功率容量 | 600W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | N-M or J |
| 分配端接口形式 | N-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 2.00 | 1.27 | -3.09 | -3.10 | -0.21 | -5.60 |
| 2.07 | 1.23 | -3.08 | -3.09 | -0.20 | -5.67 |
| 2.14 | 1.20 | -3.07 | -3.08 | -0.21 | -5.75 |
| 2.21 | 1.16 | -3.07 | -3.07 | -0.22 | -5.82 |
| 2.29 | 1.12 | -3.07 | -3.07 | -0.25 | -5.90 |
| 2.36 | 1.08 | -3.08 | -3.07 | -0.30 | -5.97 |
| 2.43 | 1.04 | -3.09 | -3.07 | -0.32 | -6.03 |
| 2.50 | 1.02 | -3.09 | -3.07 | -0.35 | -6.09 |
| 2.57 | 1.04 | -3.10 | -3.08 | -0.39 | -6.13 |
| 2.64 | 1.07 | -3.12 | -3.09 | -0.43 | -6.18 |
| 2.71 | 1.11 | -3.13 | -3.10 | -0.50 | -6.20 |
| 2.79 | 1.16 | -3.16 | -3.12 | -0.56 | -6.22 |
| 2.86 | 1.21 | -3.17 | -3.13 | -0.63 | -6.21 |
| 2.93 | 1.26 | -3.20 | -3.15 | -0.69 | -6.18 |
| 3.00 | 1.30 | -3.22 | -3.17 | -0.77 | -6.12 |

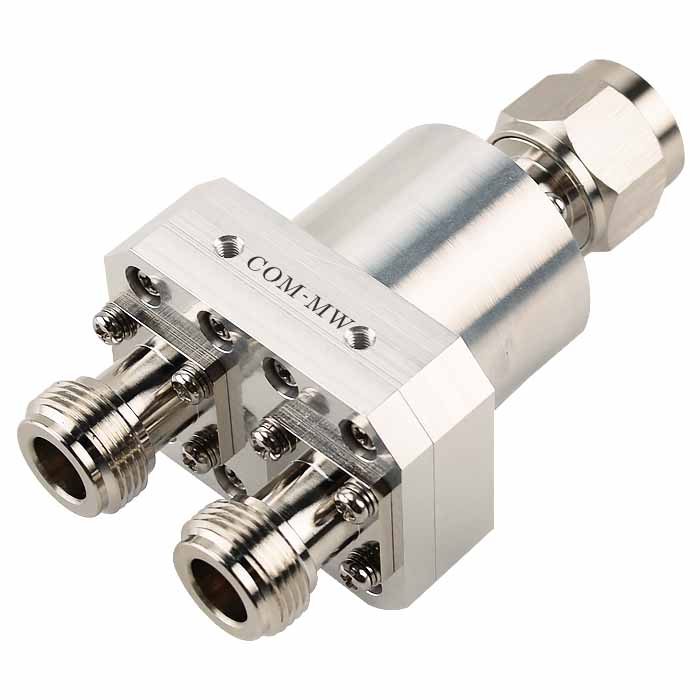

参考实物图

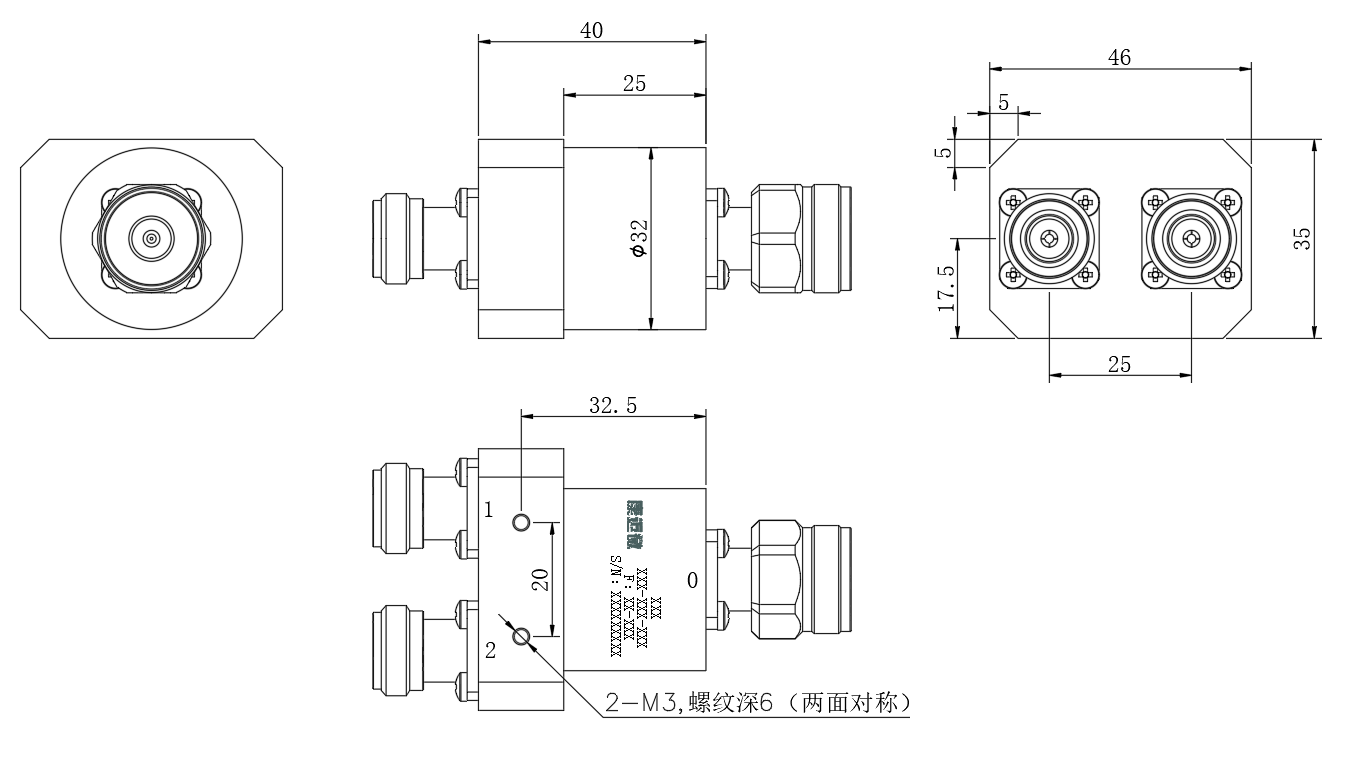

外形结构图（mm）

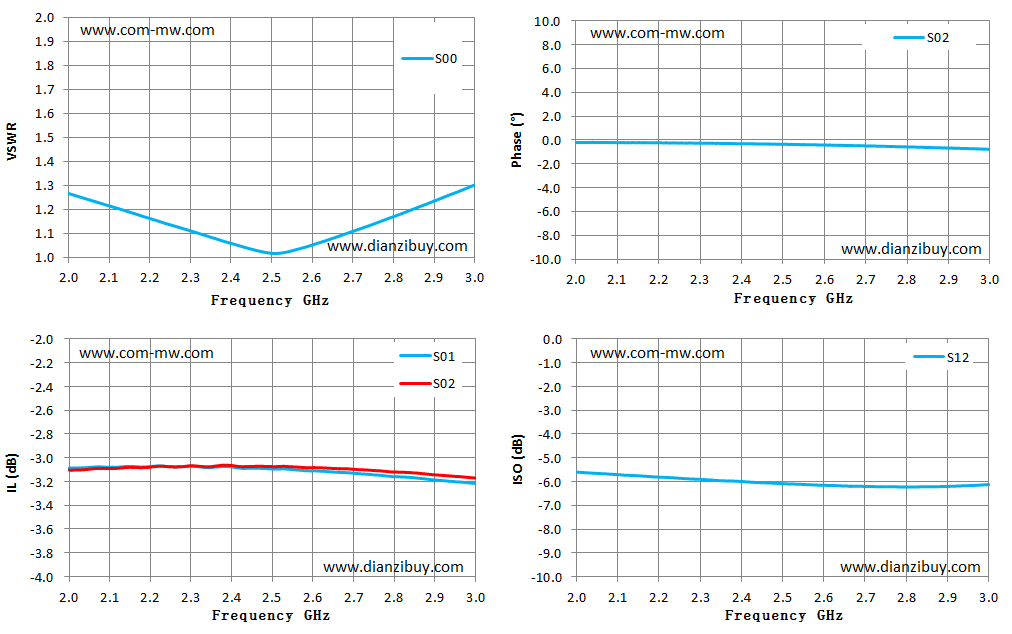

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
