环行器
工作频率8~18GHz, 通过功率10W, SMA
- DH9-8-18G-1558
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 14 | dB | ||
| 驻波比 | 1.5 |
其它参数
| 通过功率 | 10W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -10~+60℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 8 | 1.19 | -0.23 | -20.79 | 1.25 |
| 8.79 | 1.08 | -0.04 | -33.82 | 1.09 |
| 9.57 | 1.11 | -0.02 | -35.53 | 1.11 |
| 10.36 | 1.16 | -0.1 | -41.08 | 1.11 |
| 11.14 | 1.13 | -0.13 | -29.99 | 1.2 |
| 11.93 | 1.11 | -0.14 | -21.34 | 1.18 |
| 12.71 | 1.18 | -0.3 | -18.71 | 1.15 |
| 13.5 | 1.22 | -0.23 | -18.08 | 1.16 |
| 14.29 | 1.3 | -0.3 | -20.53 | 1.25 |
| 15.07 | 1.3 | -0.25 | -31.1 | 1.24 |
| 15.86 | 1.19 | -0.44 | -29.46 | 1.11 |
| 16.64 | 1.23 | -0.43 | -23.11 | 1.12 |
| 17.43 | 1.27 | -0.56 | -24.69 | 1.08 |
| 18.21 | 1.14 | -0.57 | -24.44 | 1.12 |
| 19 | 1.39 | -1.01 | -10.48 | 1.71 |
参考实物图

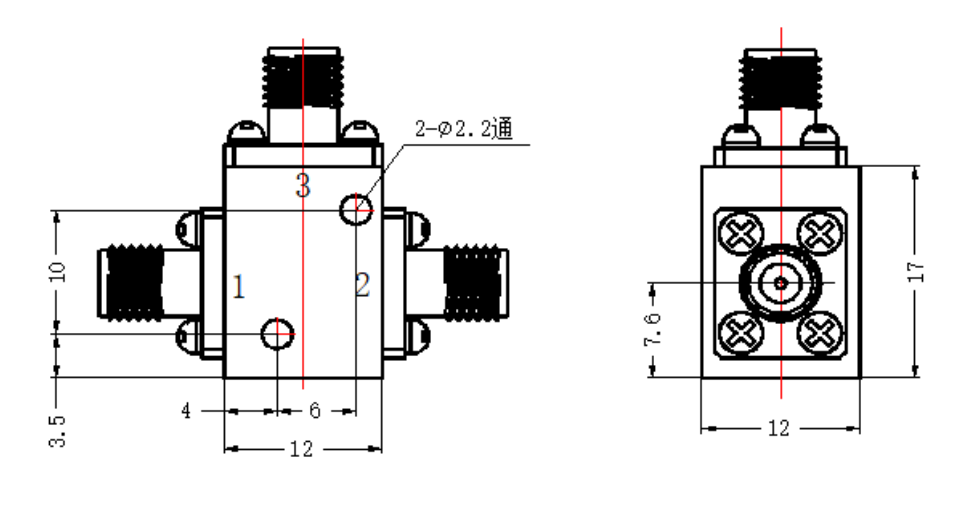

外形结构图（mm）

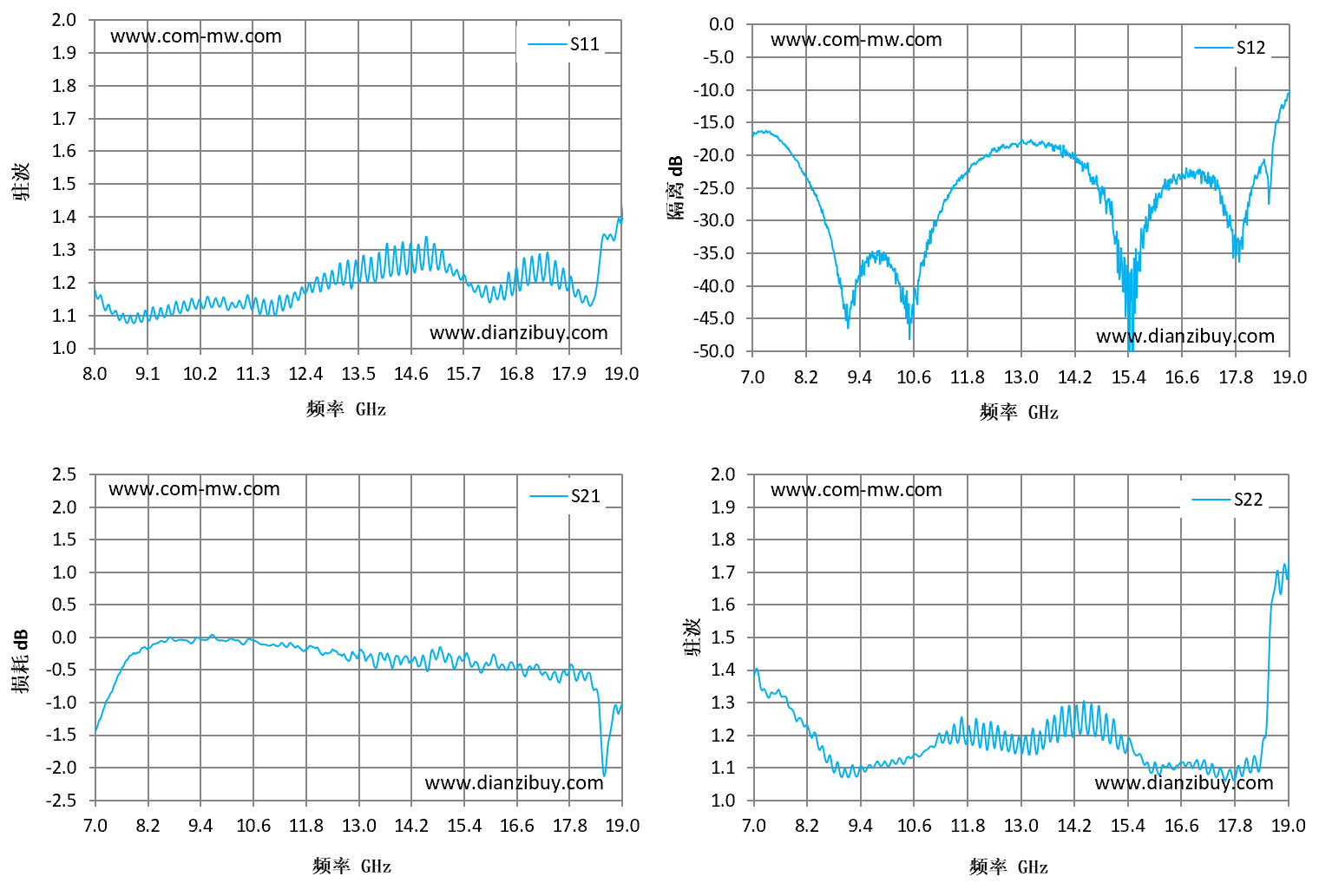

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
