20~3000MHz,单刀双掷 ,吸收式,100ns,SMA
- DSW8-2R20-3000-1089
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 3000 | MHz |
| 插入损耗 | 1.5 | 2.2 | dB | |
| 隔离度 | 60 | 80 | dB | |
| 驻波比 | 2 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 50mA@+5V;50mA@-5V |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| 频率 MHz | S00 驻波 | S22 驻波 | S02 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 20 | 1.23 | 1.29 | -2.1 | -86.44 | -1.74 |
| 247 | 1.14 | 1.17 | -0.82 | -87.47 | -0.26 |
| 474 | 1.16 | 1.18 | -0.81 | -86.17 | -0.05 |
| 701 | 1.17 | 1.2 | -0.84 | -84.91 | 0.06 |
| 929 | 1.17 | 1.2 | -0.86 | -82.31 | 0.12 |
| 1156 | 1.17 | 1.2 | -0.85 | -82.72 | 0.28 |
| 1383 | 1.15 | 1.19 | -0.92 | -83.48 | 0.31 |
| 1610 | 1.13 | 1.18 | -0.99 | -85 | 0.3 |
| 1837 | 1.1 | 1.17 | -1.09 | -88.37 | 0.61 |
| 2064 | 1.11 | 1.15 | -1.23 | -86.91 | 1.23 |
| 2291 | 1.08 | 1.15 | -1.29 | -87.51 | 0.69 |
| 2519 | 1.06 | 1.14 | -1.24 | -87.07 | 0.39 |
| 2746 | 1.03 | 1.14 | -1.25 | -85.86 | 0.44 |
| 2973 | 1.01 | 1.15 | -1.22 | -86.48 | 0.53 |
| 3200 | 1.02 | 1.17 | -1.21 | -86.27 | 0.56 |

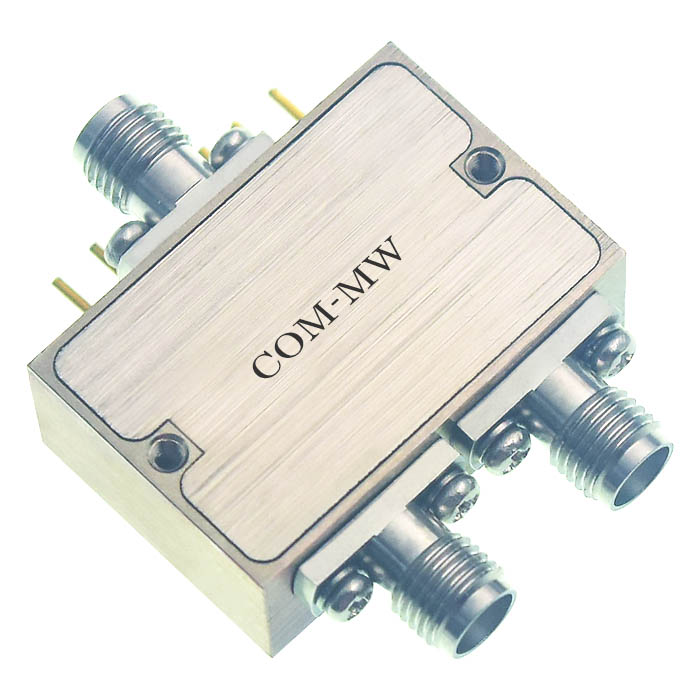

参考实物图
外形结构图（mm）

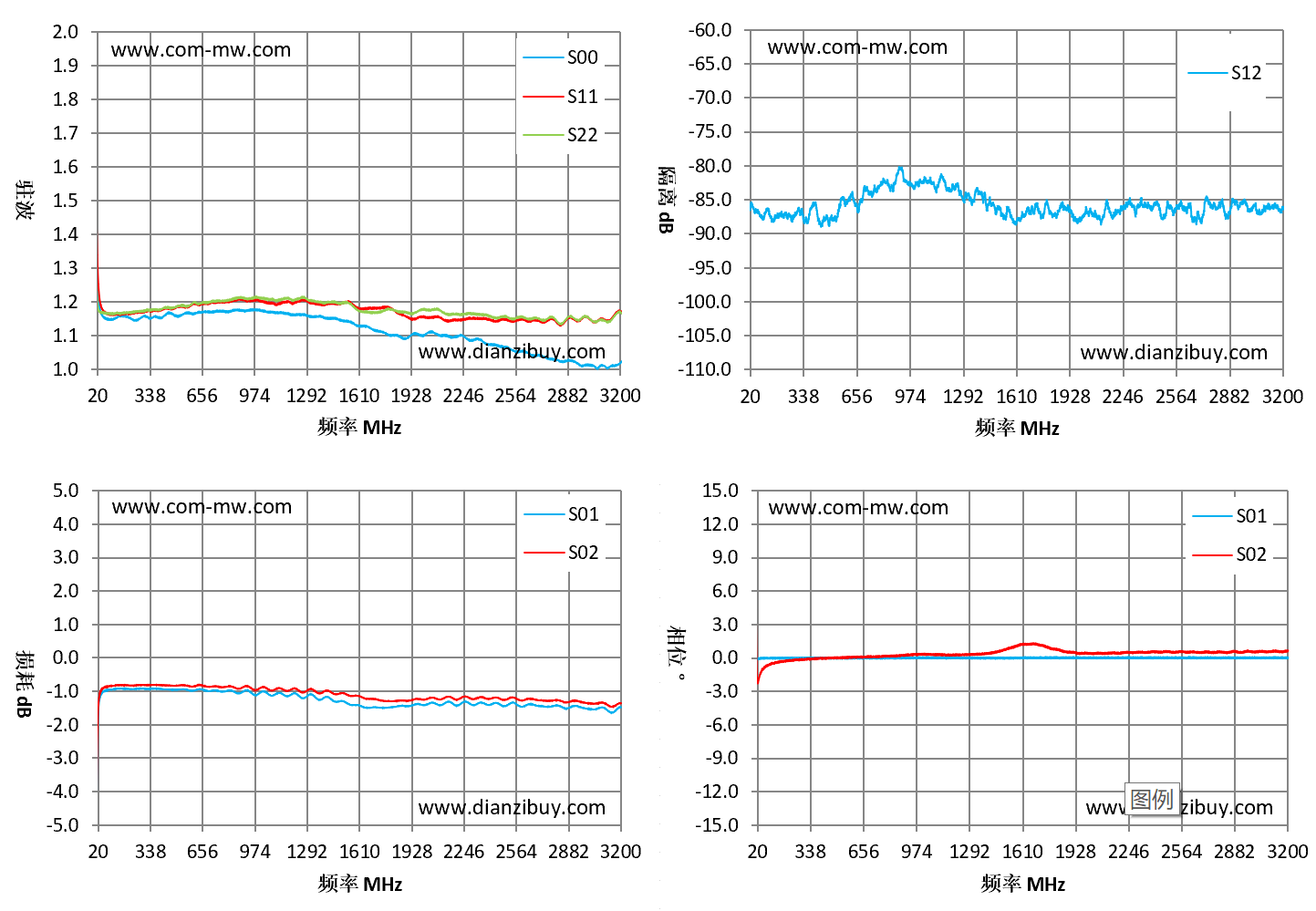

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
