功分器
1000~2000MHz, 2W, 4路, 相位0°, 表面贴装, 工业级, 替代SCA-4-20+
- S0891
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 插入损耗 | 1.8 | 2.2 | dB | |
| 隔离度 | 10 | 15 | dB | |
| 输入驻波比 | 1.7 | 2 | ||
| 输出驻波比 | 1.4 | 1.6 | ||
| 幅度平衡 | 0.5 | 0.9 | dB | |
| 相位平衡 | 5 | 8 | ° |
其它参数
| 功率容量 | 2W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SCA-4-20+ |
端口定义
| 公共端口 | 3 |
| 分配端口 | 6，7，9，10 |
| 接地端口 | 1，2，4，5，8 |

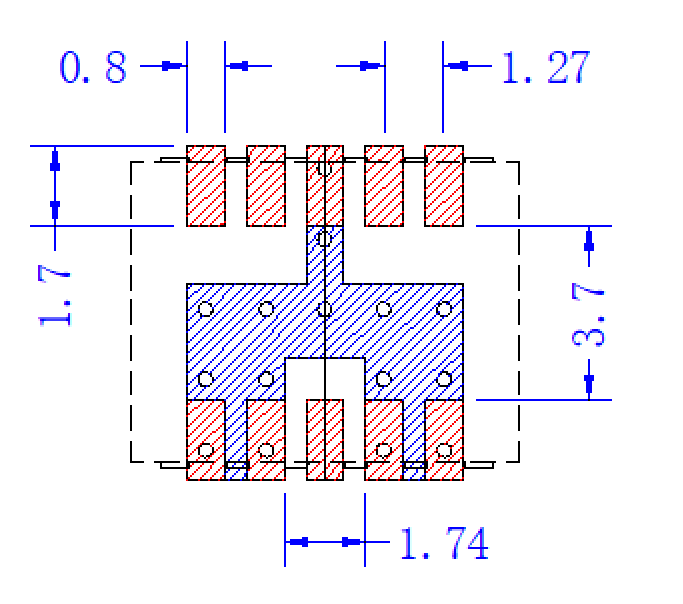

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 1000 | -7.21 | -18.3 | 1.59 | 1.29 |
| 1150 | -7.52 | -18.9 | 1.59 | 1.34 |
| 1300 | -7.41 | -19.1 | 1.61 | 1.35 |
| 1400 | -7.51 | -19.5 | 1.65 | 1.39 |
| 1500 | -7.72 | -20.1 | 1.69 | 1.41 |
| 1600 | -7.83 | -20.8 | 1.68 | 1.4 |
| 1800 | -7.91 | -22.3 | 1.71 | 1.38 |
| 1900 | -7.76 | -23.2 | 1.72 | 1.39 |
| 2000 | -7.87 | -23.9 | 1.66 | 1.34 |

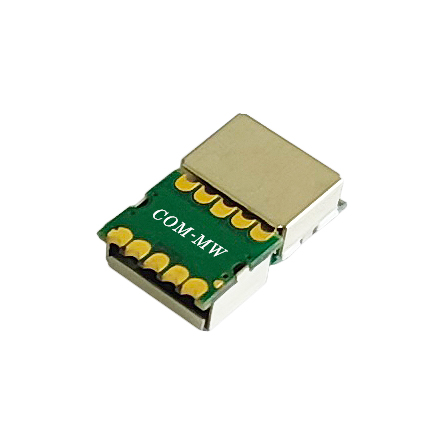

参考实物图

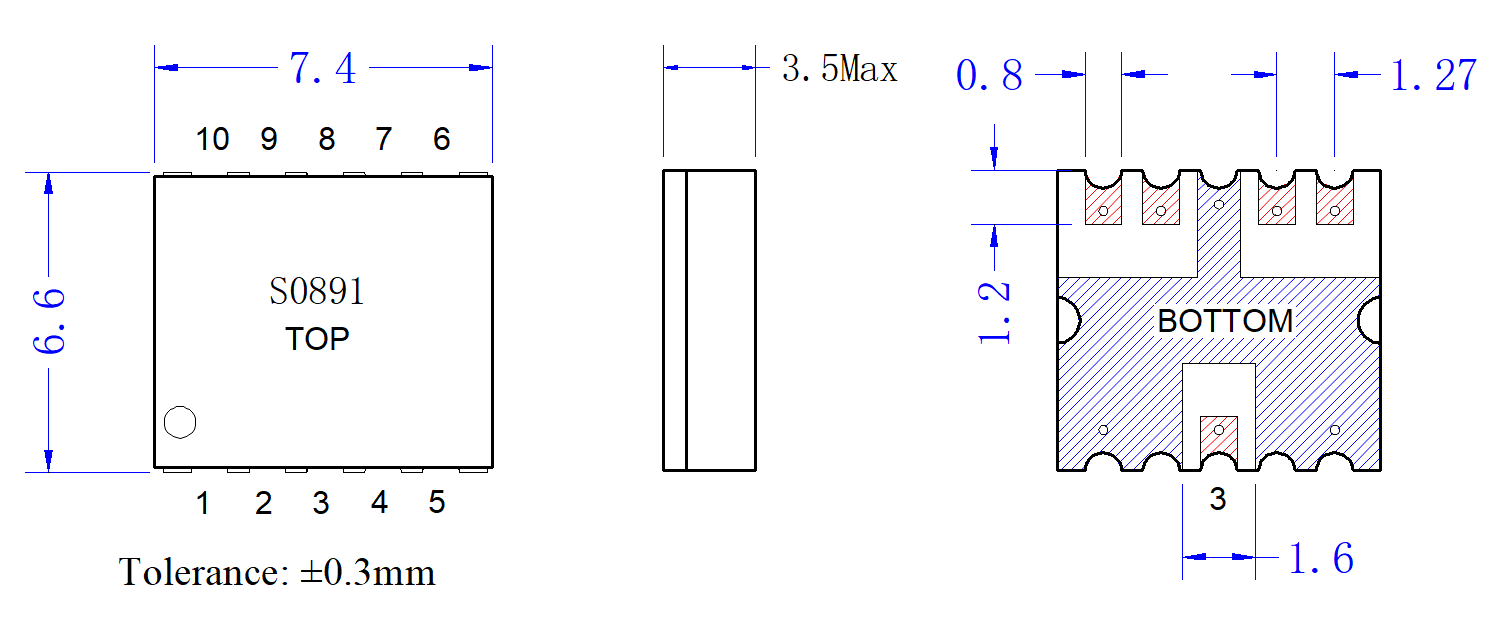

外形结构图（mm)

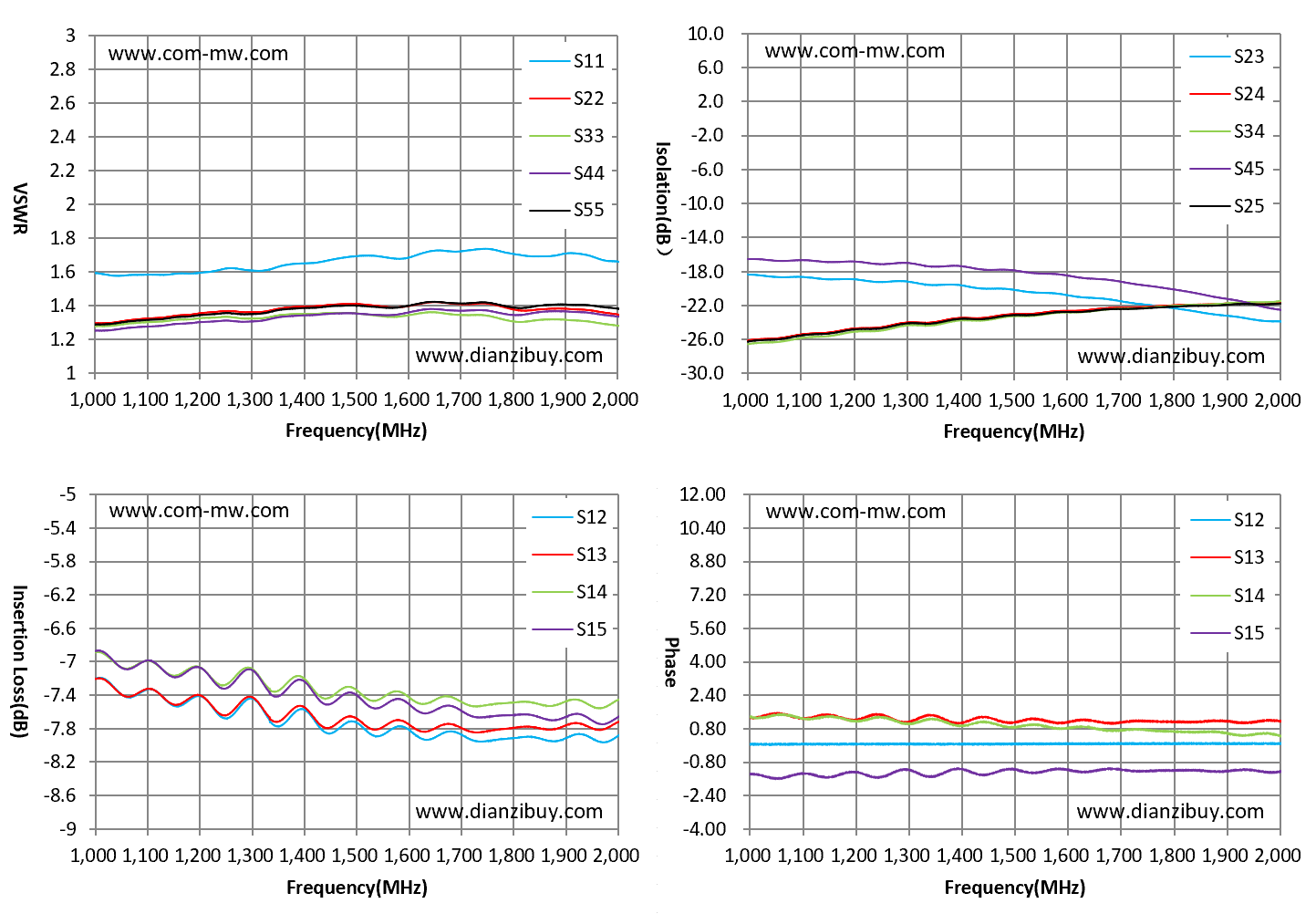

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
