产品
功分器
2~40GHz,15W,8路,0°,2.92
- ZPD25-8M2-40G-806
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 5 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 2 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±8 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 0.99 | 3.65 | 1.34 | -11.26 | -14.59 | -0.21 |
| 3.84 | 1.11 | 1.10 | -9.74 | -26.61 | -0.29 |
| 6.70 | 1.18 | 1.06 | -10.03 | -25.08 | -0.41 |
| 9.55 | 1.36 | 1.05 | -10.32 | -23.60 | -0.39 |
| 12.41 | 1.11 | 1.05 | -10.36 | -25.34 | -0.67 |
| 15.26 | 1.06 | 1.10 | -10.53 | -25.19 | -0.70 |
| 18.12 | 1.18 | 1.09 | -10.73 | -33.37 | -0.57 |
| 20.97 | 1.06 | 1.05 | -10.93 | -29.43 | -1.34 |
| 23.82 | 1.07 | 1.15 | -11.14 | -35.36 | -0.76 |
| 26.68 | 1.08 | 1.20 | -11.28 | -32.44 | -1.24 |
| 29.53 | 1.28 | 1.17 | -11.59 | -19.18 | -2.61 |
| 32.39 | 1.30 | 1.03 | -11.40 | -20.73 | -2.09 |
| 35.24 | 1.34 | 1.17 | -11.90 | -17.92 | -3.01 |
| 38.10 | 1.17 | 1.24 | -11.87 | -16.93 | -1.53 |
| 40.95 | 1.13 | 1.18 | -12.44 | -12.73 | -5.41 |

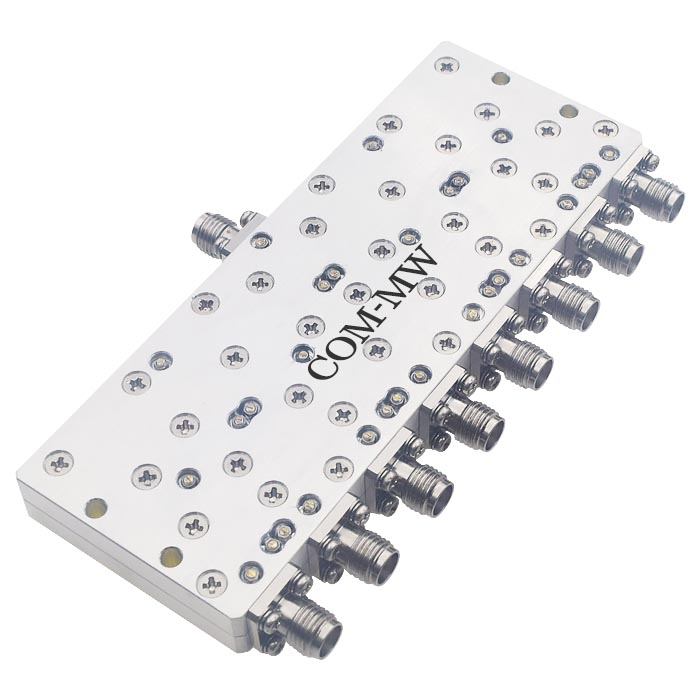

参考实物图

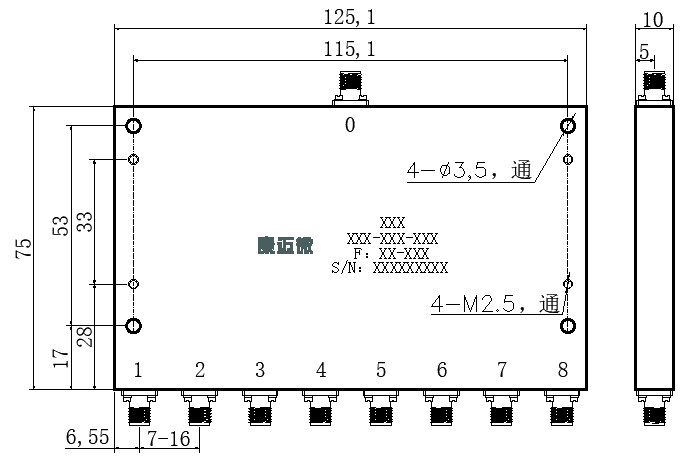

外形结构图（mm）

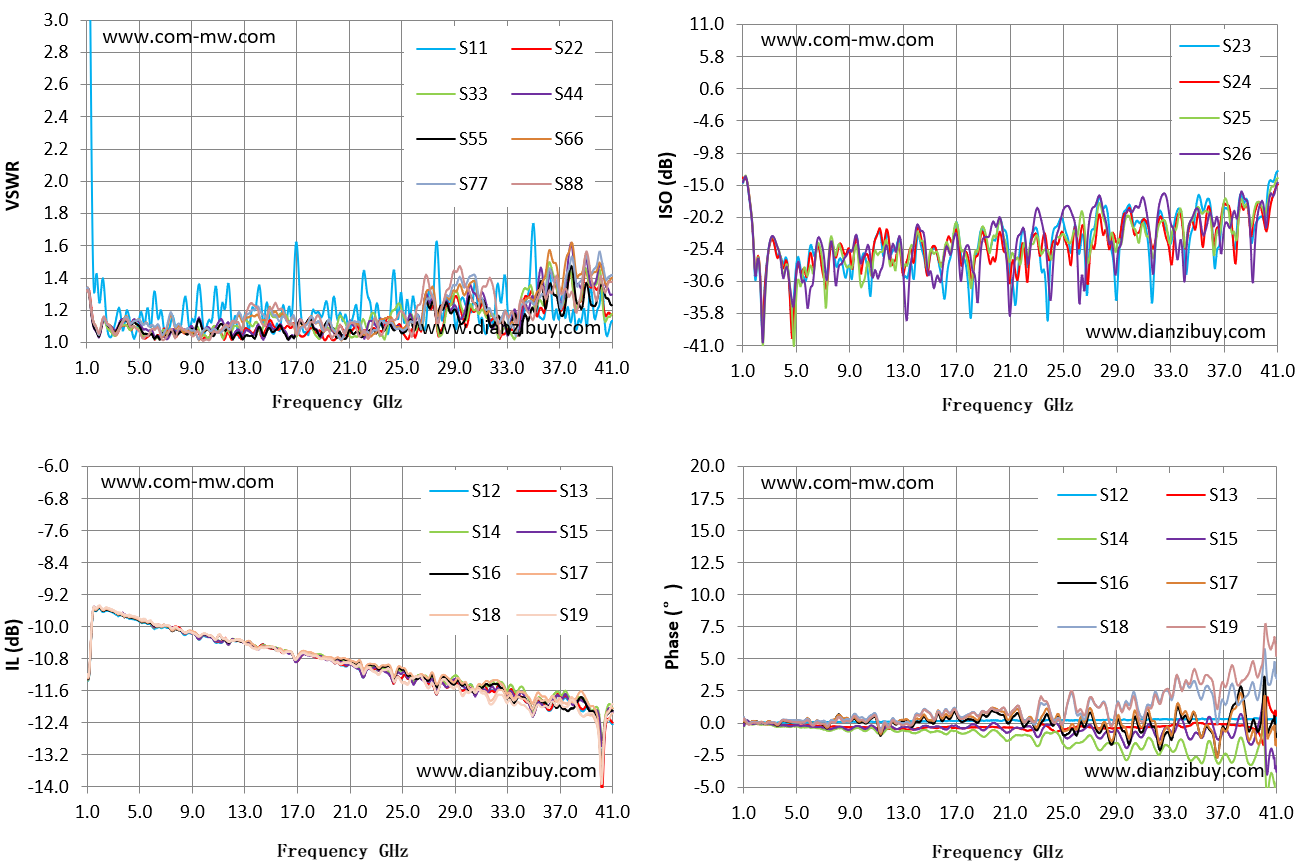

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
