30~88MHz, 200W, 90°电桥, 表面贴装
- ZHC9-30-90-2061
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 88 | MHz |
| 插入损耗 | 0.35 | dB | ||
| 隔离度 | 23 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±2 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 4 | 3 | 2 | 1 |
| -90° | 3 | 4 | 1 | 2 |

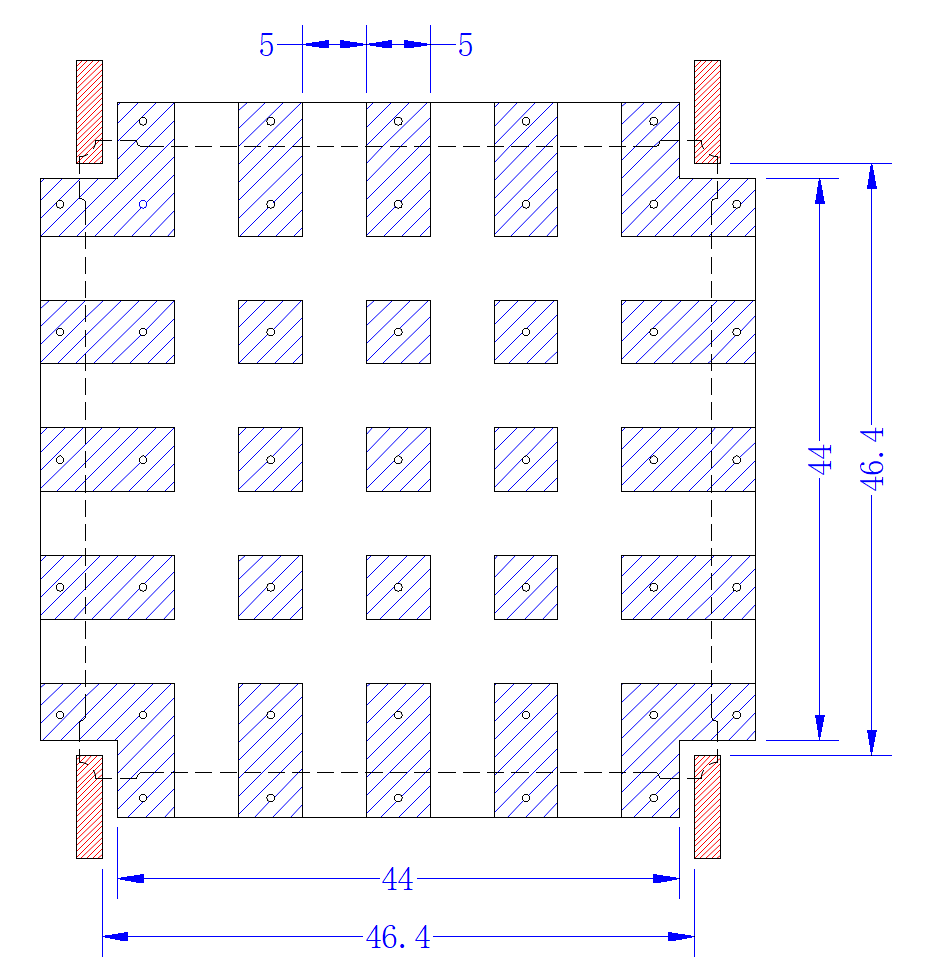

建议PCB布局图
典型测试数据

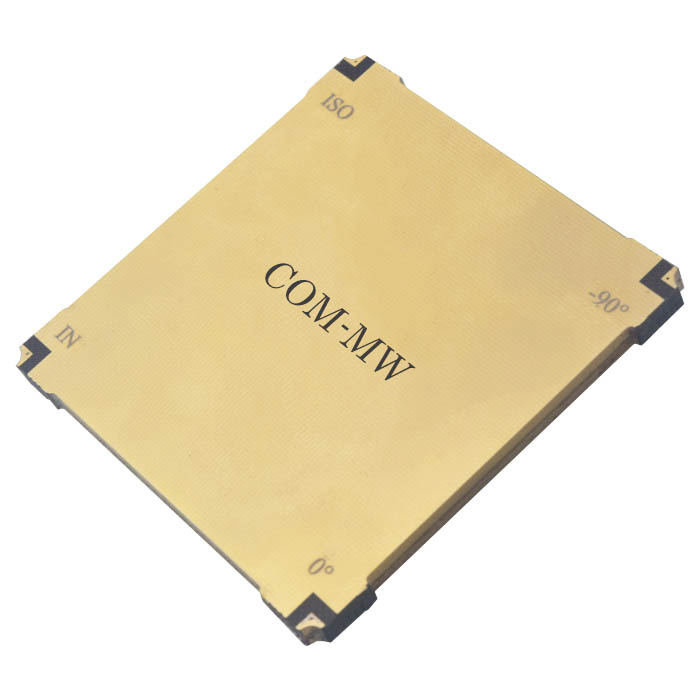

参考实物图

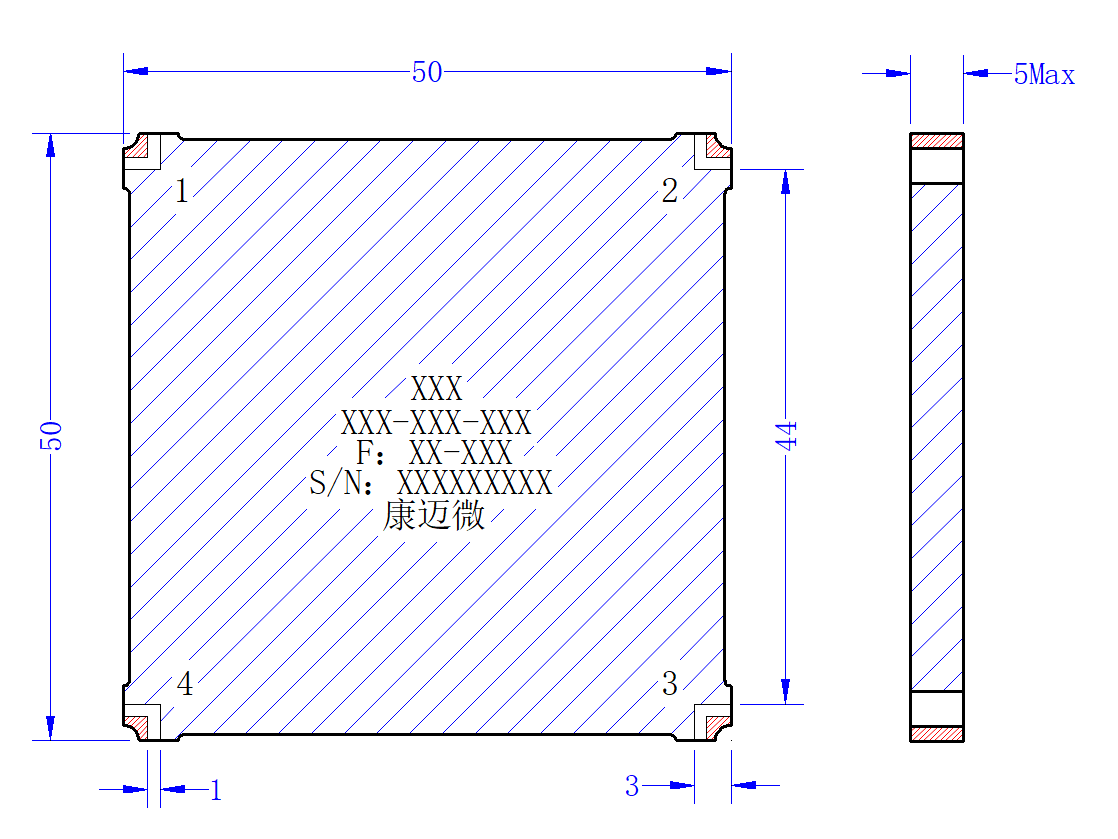

外形结构图（mm）

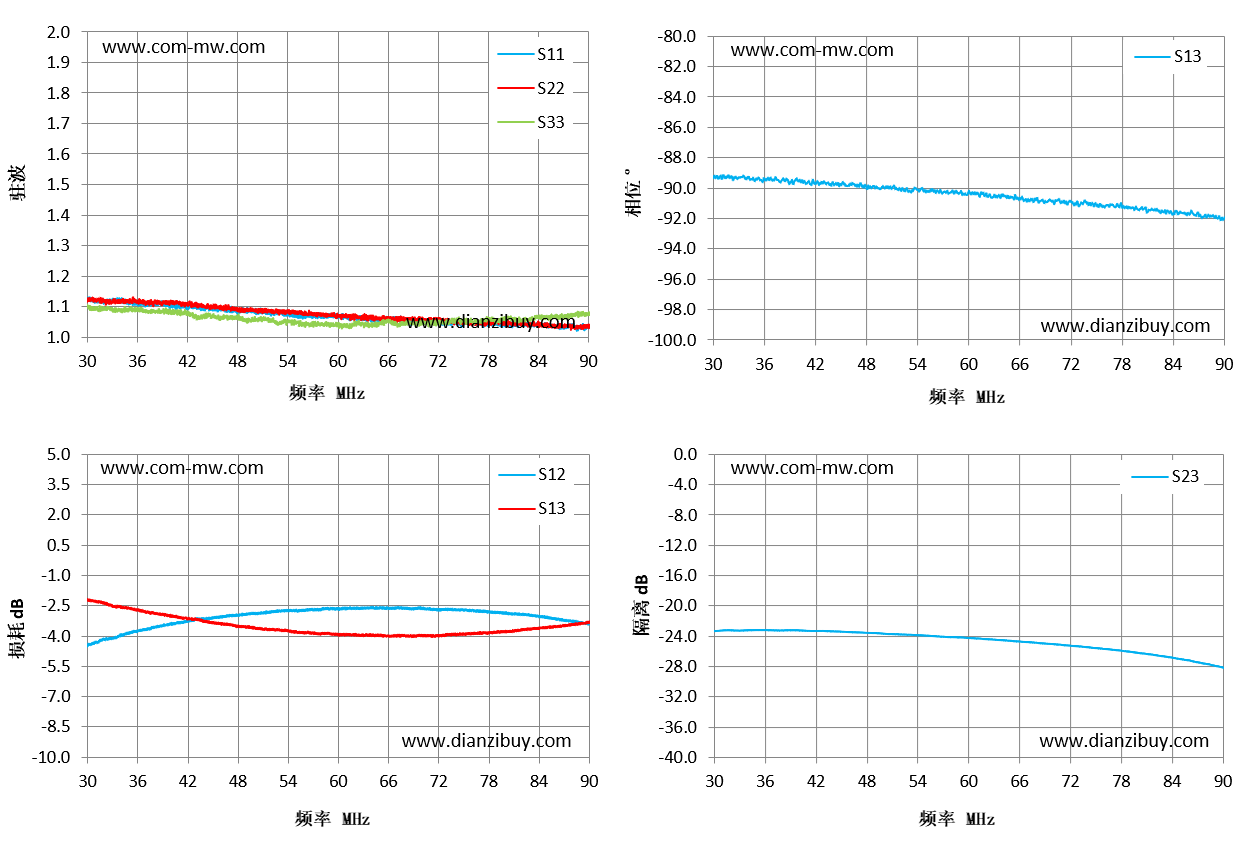

典型测试曲线图
| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|---|
| 30 | 1.13 | 1.1 | -4.49 | -2.23 | -89.32 | -23.36 |
| 34 | 1.12 | 1.09 | -3.96 | -2.6 | -89.3 | -23.26 |
| 39 | 1.1 | 1.08 | -3.48 | -2.94 | -89.69 | -23.26 |
| 43 | 1.1 | 1.07 | -3.19 | -3.19 | -89.58 | -23.36 |
| 47 | 1.09 | 1.06 | -2.97 | -3.44 | -89.79 | -23.56 |
| 51 | 1.08 | 1.06 | -2.88 | -3.67 | -90.02 | -23.77 |
| 56 | 1.06 | 1.04 | -2.73 | -3.82 | -90.16 | -24.04 |
| 60 | 1.07 | 1.04 | -2.65 | -3.92 | -90.24 | -24.28 |
| 64 | 1.05 | 1.05 | -2.6 | -3.95 | -90.52 | -24.57 |
| 69 | 1.05 | 1.05 | -2.63 | -4.02 | -90.87 | -25.01 |
| 73 | 1.05 | 1.06 | -2.69 | -3.9 | -91.13 | -25.39 |
| 77 | 1.05 | 1.05 | -2.79 | -3.86 | -91.14 | -25.84 |
| 81 | 1.05 | 1.06 | -2.88 | -3.76 | -91.6 | -26.39 |
| 86 | 1.04 | 1.06 | -3.13 | -3.53 | -91.71 | -27.24 |
| 90 | 1.03 | 1.08 | -3.39 | -3.35 | -92.02 | -28.18 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
