产品
滤波器
37.5~38.5GHz, 38.5~39.5GHz, 40.2~40.3GHz, 波导口
- ZBF8-3MC38.9-2.8G-2110
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 37.5 | ~ | 38.5 | GHz |
| 通带频率二 | / | / | 38.5 | ~ | 39.5 | GHz |
| 通带频率三 | / | / | 40.2 | ~ | 40.3 | GHz |
| 通带驻波 | 1.8 | |||||
| 通带损耗 | 9 | dB | ||||
| 通带一抑制度 | DC-36.4 | GHz≥ | 40 | dB | ||
| 通带一抑制度 | 39.5 | GHz≥ | 30 | dB | ||
| 通带二抑制度 | DC-37.4 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | 40.5 | GHz≥ | 30 | dB | ||
| 通带三抑制度 | DC-38.1 | GHz≥ | 50 | dB | ||
| 通带三抑制度 | 41 | GHz≥ | 30 | dB |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ400 |
| 表面 | 喷三防 |
| 外壳材料 | 铝6061 |
| 带内波动 | 0.7dB |
| 时延波动 | ≤0.7ns |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 公共端波导法兰镀金，其余部分镀银 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 35 | 1.11 | 146.82 | -74.92 |
| 35.5 | 1.21 | 58.42 | -75.94 |
| 36 | 1.42 | 37.8 | -74.16 |
| 36.5 | 1.16 | 31.83 | -66.24 |
| 37 | 1.18 | 23.21 | -31.97 |
| 37.5 | 1.19 | 1.3 | -6.81 |
| 38 | 1.14 | 1.3 | -7.46 |
| 38.5 | 1.16 | 1.4 | -8.92 |
| 39 | 1.13 | 29.48 | -31.55 |
| 39.5 | 1.26 | 80.19 | -59.41 |
| 40 | 1.14 | 110.76 | -70.96 |
| 40.5 | 1.18 | 141.08 | -73.11 |
| 41 | 1.11 | 142.31 | -73.63 |
| 41.5 | 1.41 | 144.49 | -74.94 |
| 42 | 1.25 | 146.38 | -74.11 |

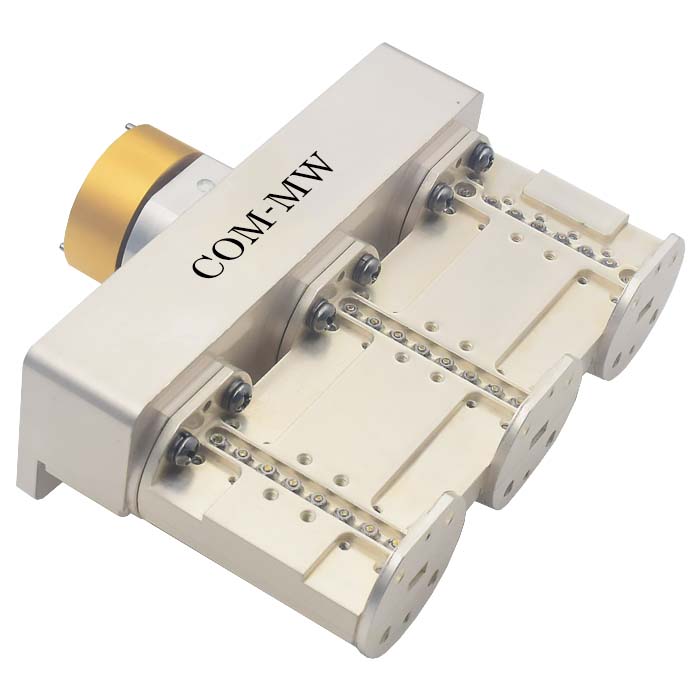

参考实物图

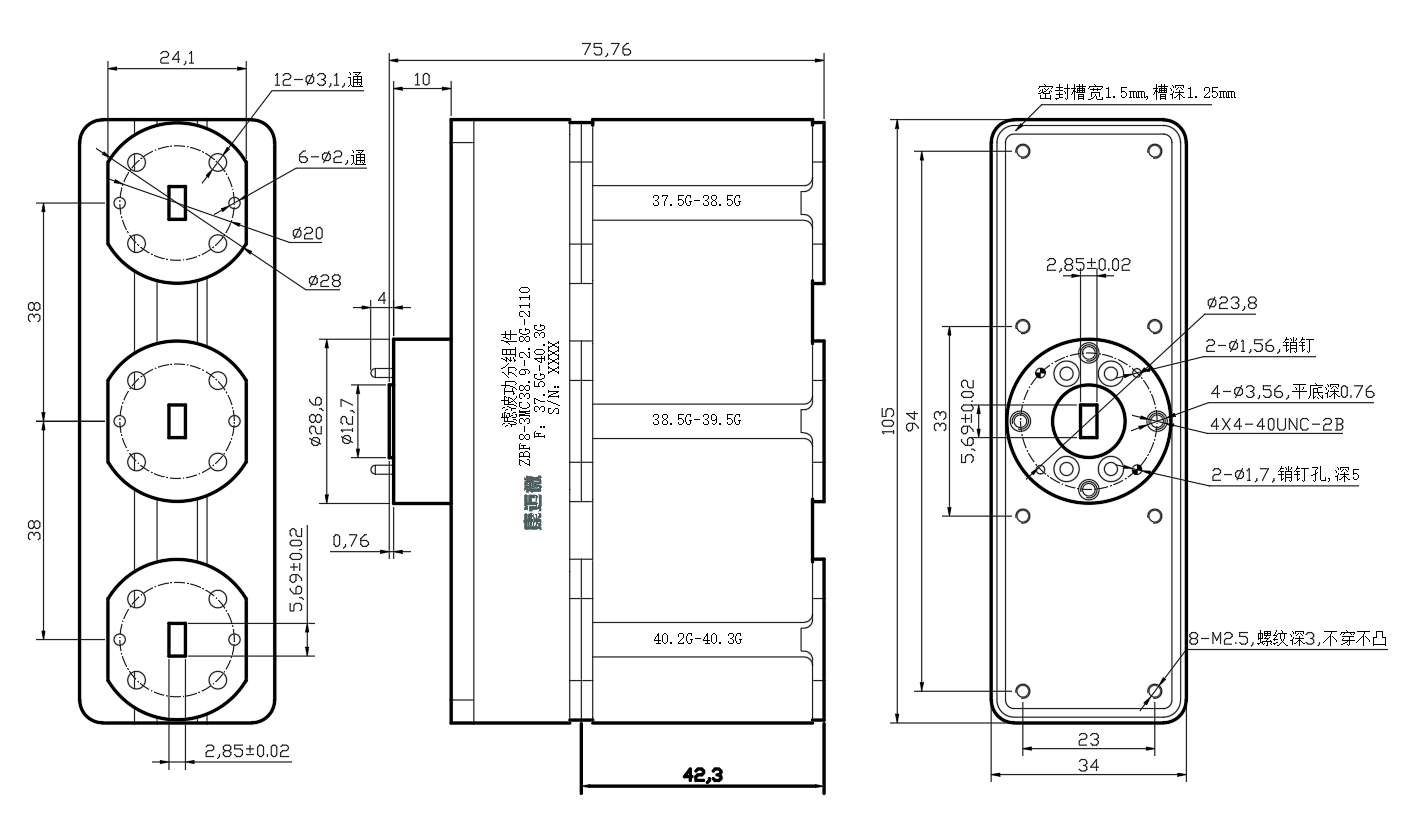

外形结构图

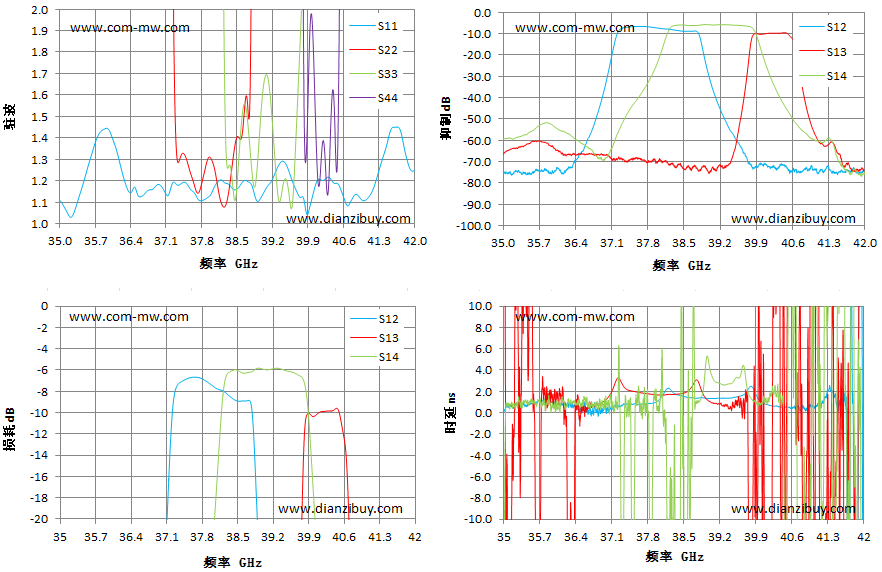

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
