产品
滤波器
通带频率 18.7~19.75GHz,DC-17.7GHz≥70dBc,20.75-36GHz≥70dBc,SMA-F可拆
- ZBF25-C19.23-1.05G-953
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18.7 | ~ | 19.75 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-17.7 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 20.75-36 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |
其它参数
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 17.70 | 66.14 | 67.52 | -83.55 | 2.39 |
| 17.91 | 63.78 | 64.03 | -70.83 | 0.17 |
| 18.13 | 52.81 | 54.55 | -55.53 | 0.33 |
| 18.34 | 45.33 | 45.75 | -35.94 | 0.69 |
| 18.56 | 4.07 | 3.85 | -4.13 | 4.01 |
| 18.77 | 1.13 | 1.13 | -0.75 | 2.13 |
| 18.99 | 1.08 | 1.08 | -0.64 | 1.77 |
| 19.20 | 1.11 | 1.11 | -0.62 | 1.65 |
| 19.41 | 1.12 | 1.11 | -0.63 | 1.72 |
| 19.63 | 1.11 | 1.11 | -0.70 | 1.93 |
| 19.84 | 1.15 | 1.17 | -0.94 | 2.75 |
| 20.06 | 24.53 | 29.97 | -23.00 | 1.57 |
| 20.27 | 37.58 | 38.52 | -48.80 | 0.05 |
| 20.49 | 44.07 | 53.90 | -67.65 | -0.29 |
| 20.70 | 53.83 | 67.53 | -82.46 | 2.66 |

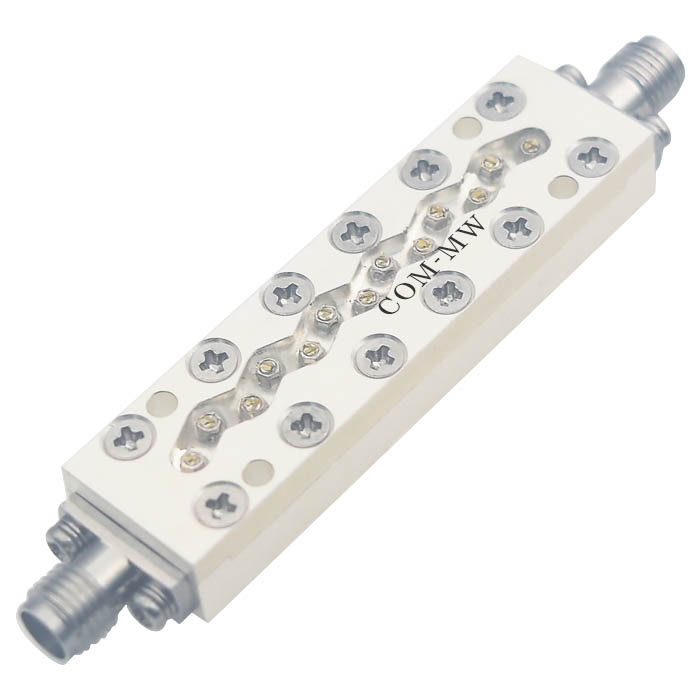

参考实物图

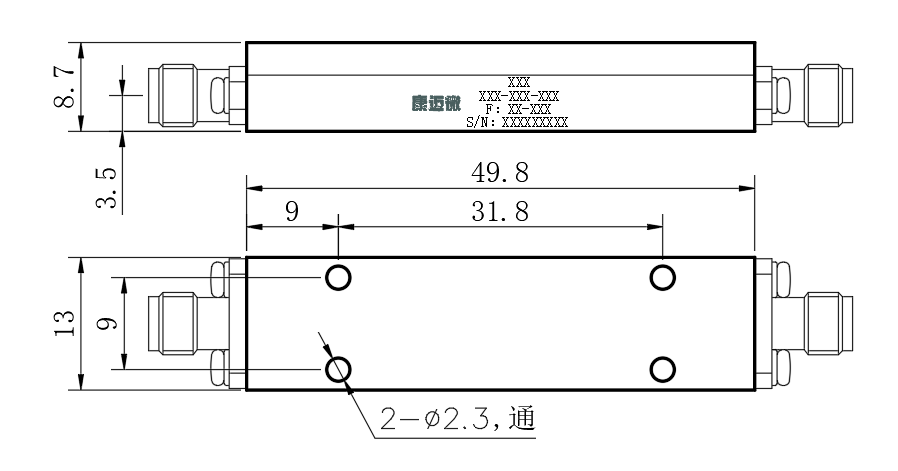

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
