产品
双工器
通带频率一4400~5000MHz, 通带频率二8500~15000MHz, SMA
- ZCB8-M4400-15000-907
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 4400 | ~ | 5000 | MHz |
| 通带频率二 | / | / | 8500 | ~ | 15000 | MHz |
| 通带一损耗 | / | / | 0.8 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 8.5-15 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | DC-5 | GHz≥ | 55 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
|---|---|---|---|---|---|
| 0.01 | 1.02 | 1.01 | 516.77 | 0.04 | -81.37 |
| 1.14 | 1.11 | 1.11 | 110.3 | -0.1 | -82.85 |
| 2.29 | 1.16 | 1.17 | 91.25 | -0.15 | -72.3 |
| 3.43 | 1.15 | 1.16 | 122.31 | -0.17 | -67.82 |
| 4.57 | 1.19 | 1.21 | 629.18 | -0.23 | -67.09 |
| 5.71 | 1.21 | 1.21 | 215.72 | -0.34 | -86.89 |
| 6.86 | 1.2 | 3.15 | 3.18 | -4.48 | -5.82 |
| 8 | 1.24 | 38.97 | 1.21 | -77.45 | -0.36 |
| 9.14 | 1.4 | 34.74 | 1.31 | -80.93 | -0.26 |
| 10.29 | 1.24 | 41.19 | 1.39 | -60.27 | -0.2 |
| 11.43 | 1.21 | 83 | 1.14 | -62.6 | -0.07 |
| 12.57 | 1.09 | 166.41 | 1.06 | -79.53 | -0.08 |
| 13.71 | 1.21 | 59.44 | 1.15 | -60.55 | -0.16 |
| 14.86 | 1.18 | 19.86 | 1.35 | -69.9 | -0.25 |
| 16 | 1.59 | 13.34 | 1.66 | -30.25 | -0.62 |

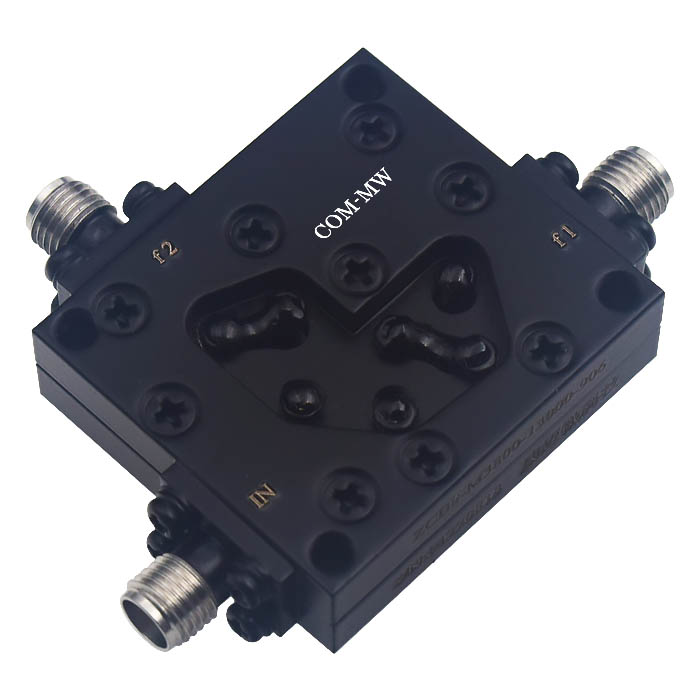

参考实物图
外形结构图（mm）

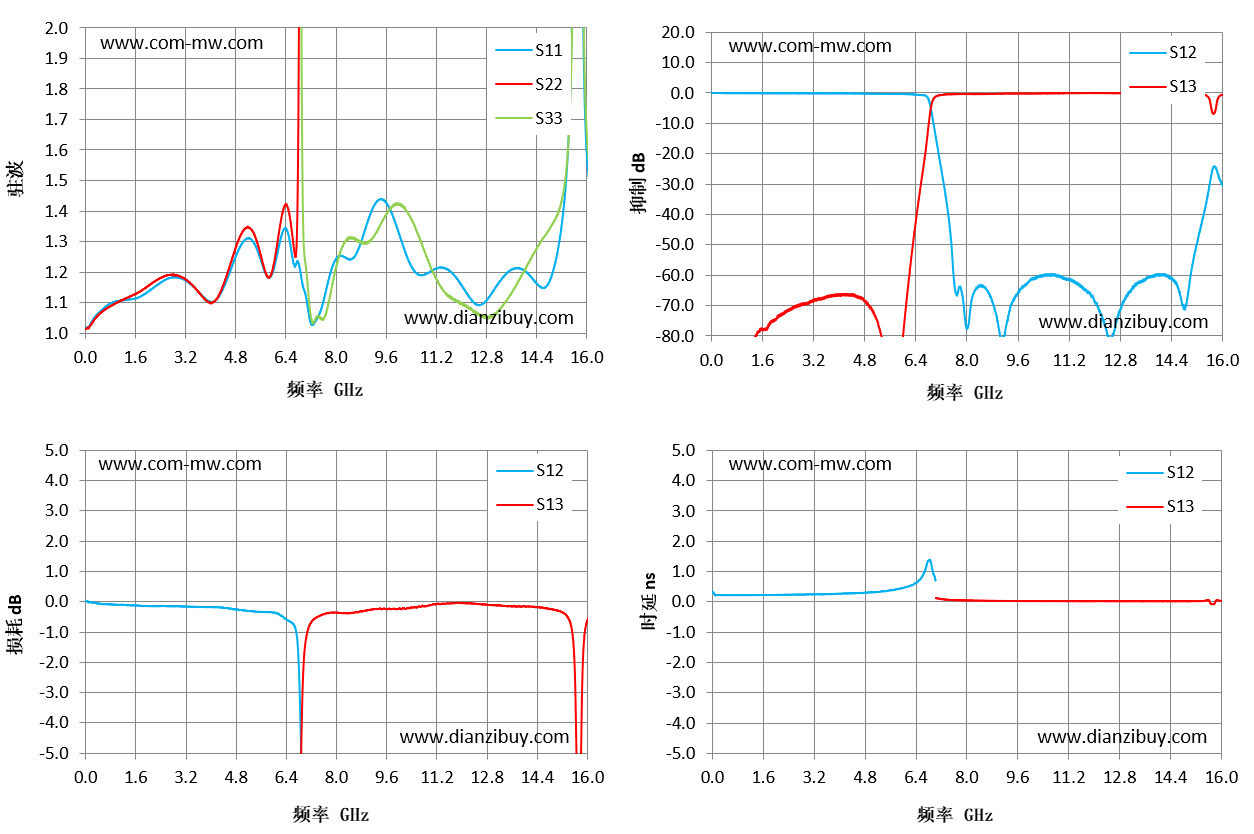

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
