产品
双工器
通带频率一 6000~6600MHz,通带频率二 6950~7350MHz,SMA,SMA
- ZCB13-C6-7.35G-3908
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 6000 | ~ | 6600 | MHz |
| 通带频率二 | / | / | 6950 | ~ | 7350 | MHz |
| 通带一损耗 | / | / | 0.8 | dB | ||
| 通带二损耗 | / | / | 0.8 | dB | ||
| 通带波动 | / | / | 0.5 | dB | ||
| 通带一抑制度 | 6.95-7.35 | GHz≥ | 90 | dBc | ||
| 通带二抑制度 | 6-6.6 | GHz≥ | 90 | dBc | ||
| 通带驻波 | / | / | 1.30 |
其它参数
| 接口形式 | SMA-F or K可拆0.8mm针@ANT |
| 接口形式 | SMA-M or J可拆0.8mm针@RF1,RF2 |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 群时延特性 | 线性群时延≤0.4ns/MHz;抛物线≤0.02ns/MHz²;抖动≤0.3ns |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 工作高度8000m（激光封焊，做检漏处理） |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | RF1 |
| 3 | 通带二 | RF2 |

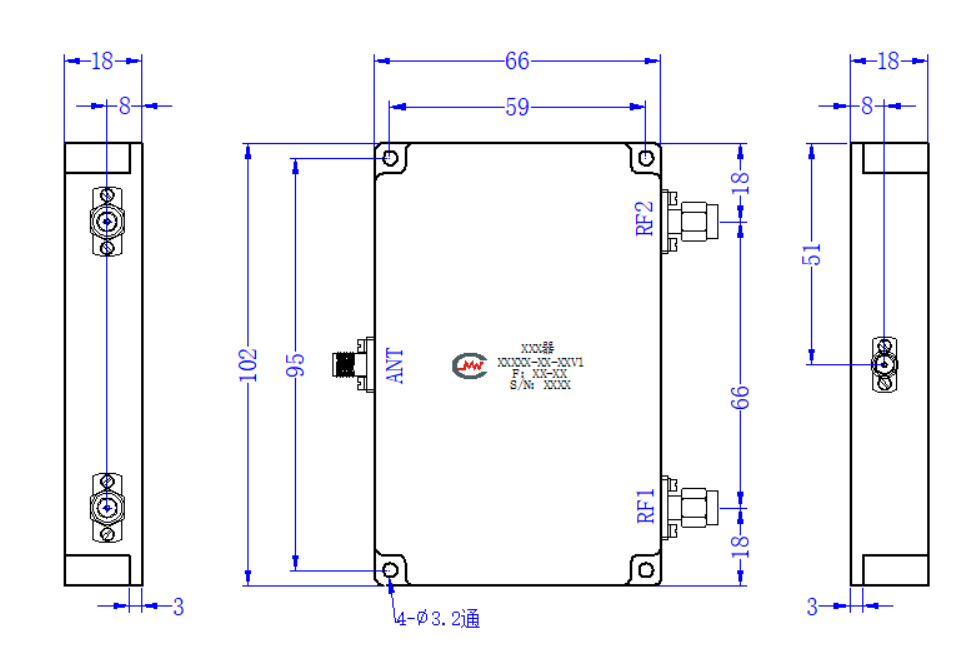

外形结构图（mm）

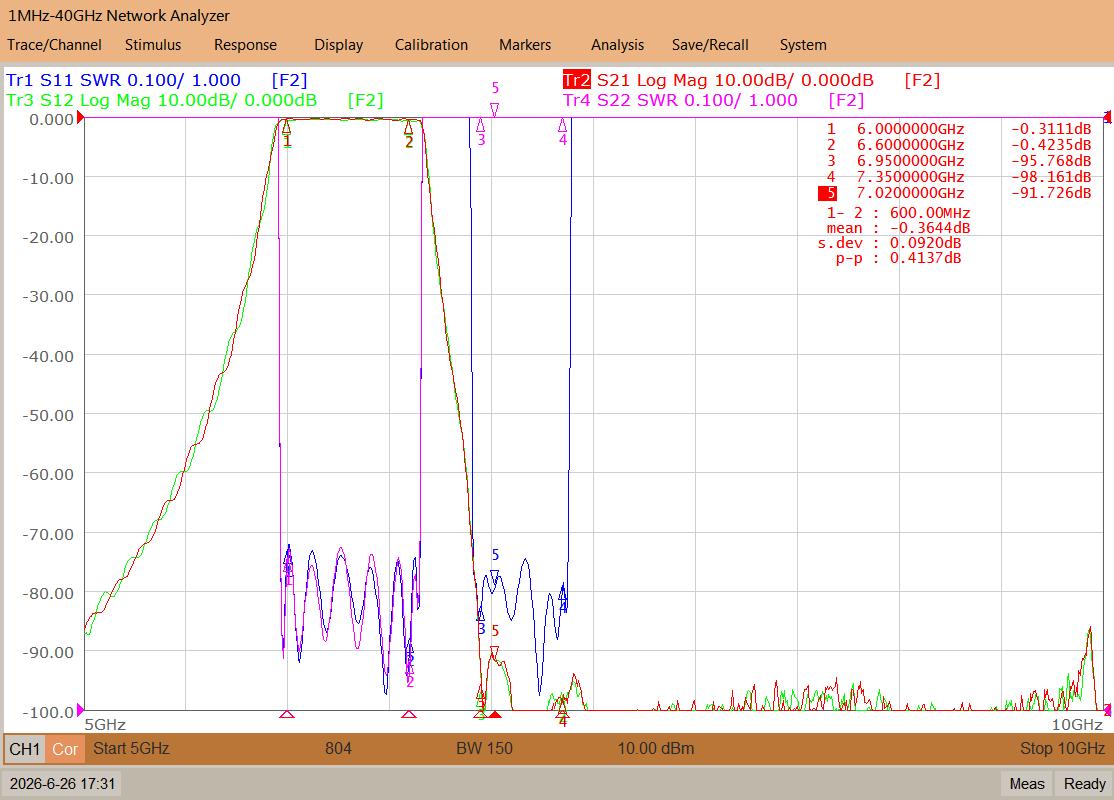

典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
