产品
功分器
30~225MHz, 200W, 8路, 0°, SMA-F/N-F
- ZPD9-8L30-225-2989
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 225 | MHz |
| 插入损耗 | 0.9 | dB | ||
| 隔离度 | 25 | 30 | dB | |
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F/N-F |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | N-K |
| 分配端口 | SMA-K |
典型测试数据d
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
| 10 | 1.33 | 1.34 | -9.53 | -9.53 | -33.74 |
| 31 | 1.19 | 1.2 | -9.5 | -9.5 | -36.34 |
| 51 | 1.15 | 1.16 | -9.53 | -9.53 | -36.43 |
| 72 | 1.13 | 1.14 | -9.53 | -9.53 | -36.27 |
| 93 | 1.11 | 1.11 | -9.54 | -9.54 | -36.21 |
| 114 | 1.09 | 1.09 | -9.55 | -9.56 | -36.15 |
| 134 | 1.08 | 1.08 | -9.58 | -9.59 | -35.83 |
| 155 | 1.09 | 1.09 | -9.6 | -9.61 | -34.85 |
| 176 | 1.11 | 1.1 | -9.63 | -9.64 | -33.11 |
| 196 | 1.14 | 1.13 | -9.66 | -9.68 | -31.02 |
| 217 | 1.18 | 1.18 | -9.71 | -9.73 | -28.71 |
| 238 | 1.25 | 1.25 | -9.76 | -9.78 | -26.48 |
| 259 | 1.36 | 1.36 | -9.83 | -9.86 | -24.42 |
| 279 | 1.51 | 1.51 | -9.94 | -9.97 | -22.63 |
| 300 | 1.73 | 1.73 | -10.12 | -10.15 | -20.95 |

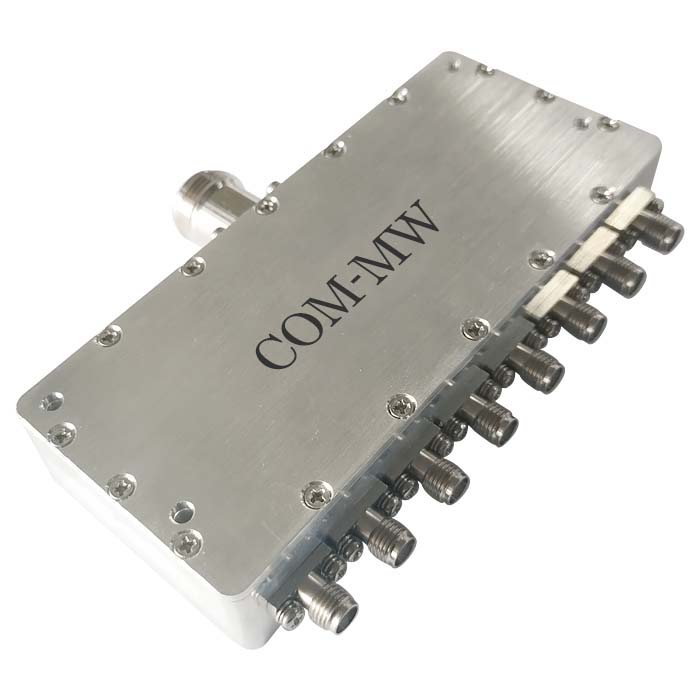

参考实物图

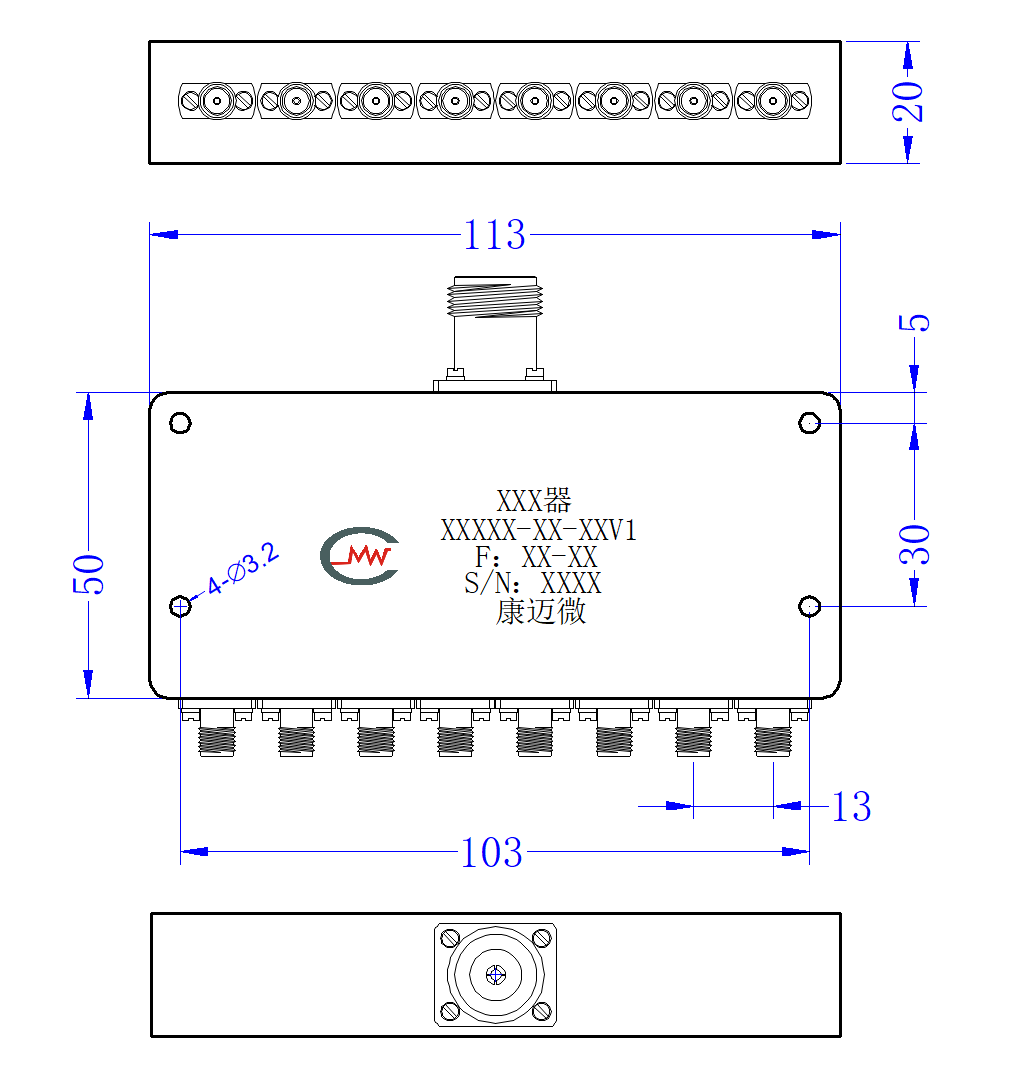

外形结构图（mm）

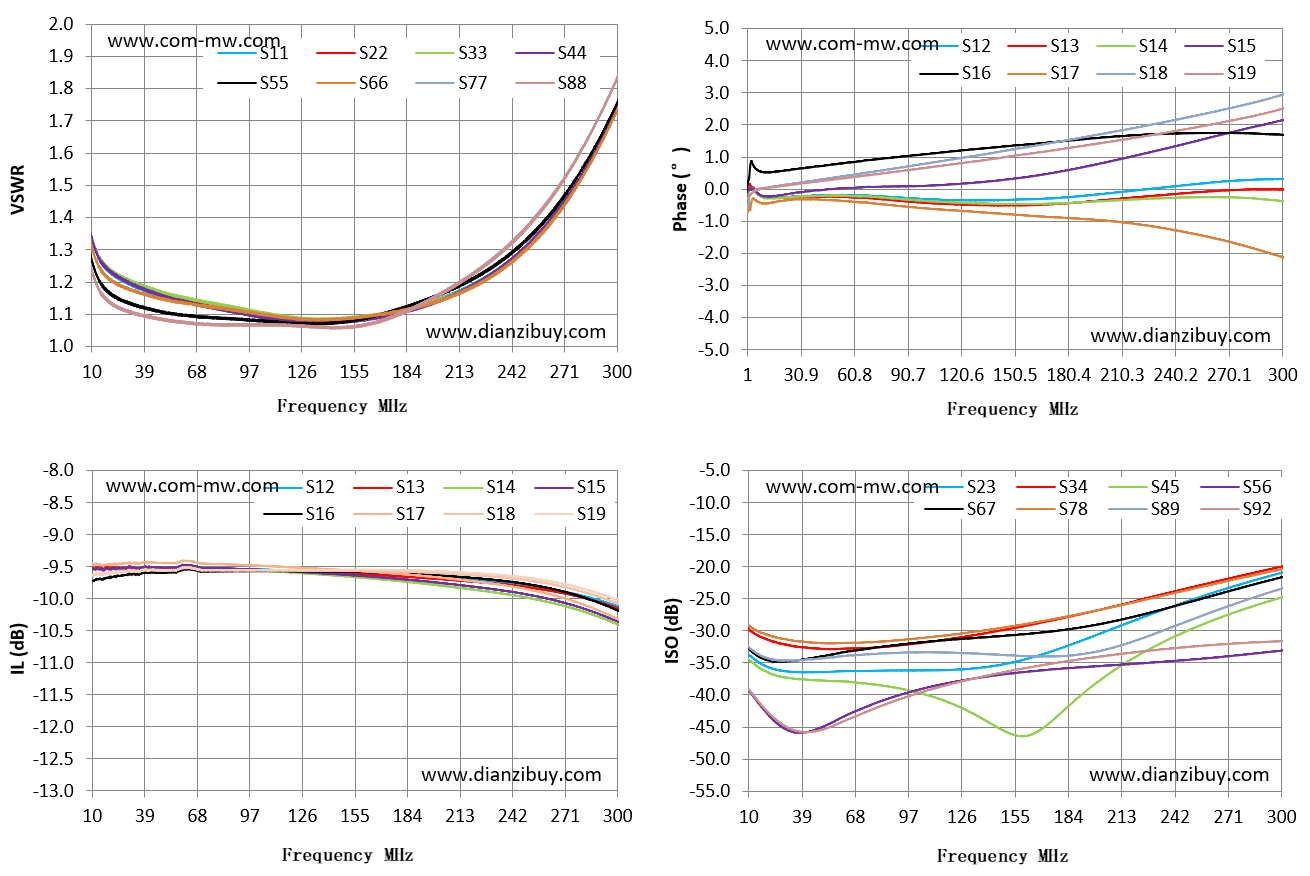

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
