产品
测向天线
300~1000MHz,1~3GHz,3~6GHz,0.3~6GHz,垂直极化
- ZCX7-300-6000-2720
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带测向阵列天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率1 | 300 | ~ | 1000 | MHz @8单元 |
| 工作频率2 | 1 | ~ | 3 | GHz @8单元 |
| 工作频率3 | 3 | ~ | 6 | GHz @12单元 |
| 工作频率4 | 0.3 | ~ | 6 | GHz |
| 增益1、2、3 | -3 | dBi | ||
| 增益4 | 0 | dBi | ||
| 驻波比 | 2.5 | |||
| 3dB波束宽度（测向天线E面） | 40-80 | ° | ||
| 集成低噪放增益 | 13 | dB | ||
| 集成低噪放噪声 | 2.5 | dB |
其它参数
| 极化方式 | 垂直极化 |
| 接口形式 | SMA-K测向12个，发射1个 |
| 外形尺寸 | 860*860*1950mm不含支架 |
| 估算重量 | 15Kg |
| 表面 | RAL7035半光 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -30~+60℃设计保证 |

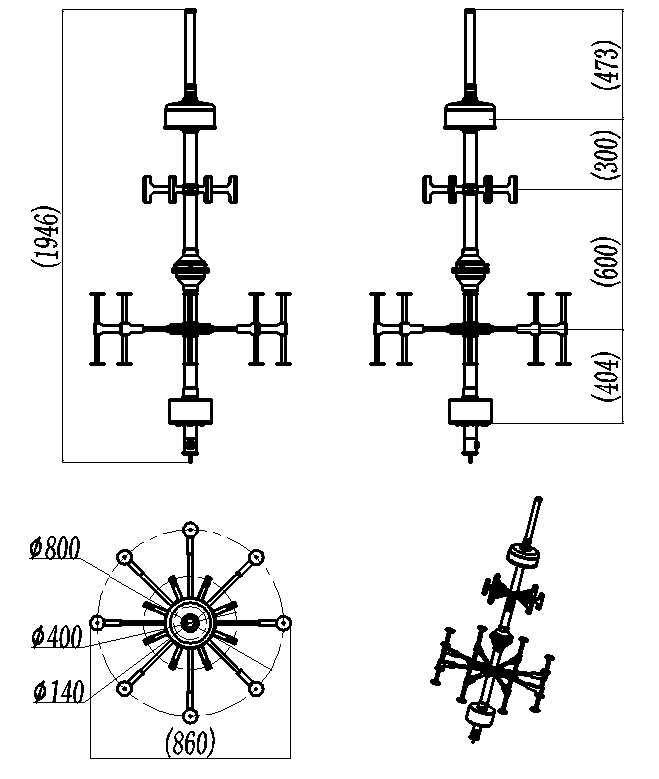

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

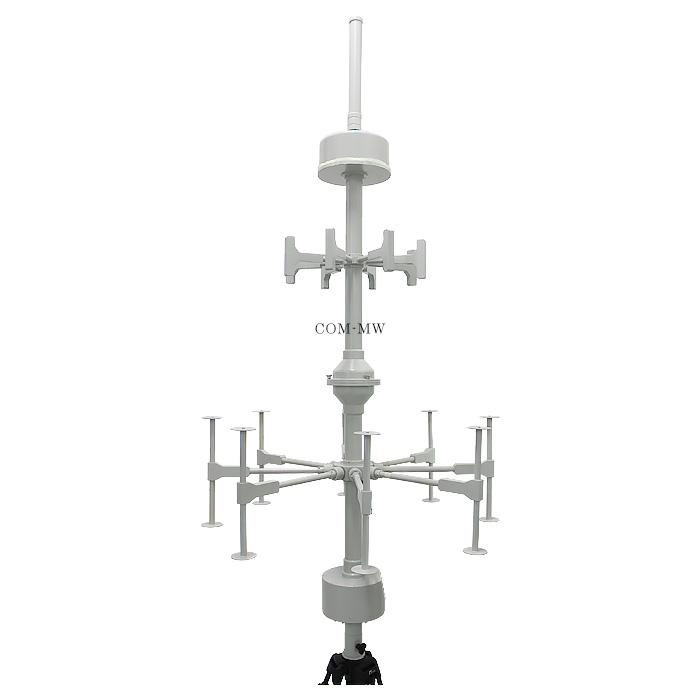

参考实物图
