产品
滤波器
通带频率 DC~930MHz,1150-1700MHz≥90dB,1700-3000MHz≥55dB,SMA
- ZLPF5-L0-930-3767
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 930 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 1150-1700 | MHz≥ | 90 | dB | ||
| 带外抑制 | 1700-3000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.08 | 1.08 | -0.06 | -0.06 | 4.11 |
| 0.14 | 1.36 | 1.36 | -0.24 | -0.24 | 2.06 |
| 0.24 | 1.30 | 1.30 | -0.27 | -0.27 | 2.11 |
| 0.35 | 1.08 | 1.16 | -0.24 | -0.24 | 2.22 |
| 0.45 | 1.22 | 1.25 | -0.32 | -0.32 | 2.34 |
| 0.56 | 1.05 | 1.06 | -0.34 | -0.34 | 2.59 |
| 0.66 | 1.06 | 1.04 | -0.44 | -0.44 | 2.91 |
| 0.77 | 1.31 | 1.32 | -0.70 | -0.70 | 3.48 |
| 0.87 | 1.27 | 1.25 | -0.96 | -0.96 | 4.66 |
| 0.98 | 1.03 | 1.15 | -2.24 | -2.24 | 9.60 |
| 1.08 | 45.49 | 43.13 | -49.89 | -49.89 | 2.47 |
| 1.19 | 67.92 | 70.31 | -101.84 | -101.84 | -6.19 |
| 1.29 | 75.08 | 80.10 | -101.09 | -101.09 | -27.76 |
| 1.40 | 81.50 | 88.75 | -102.95 | -102.95 | -10.50 |
| 1.50 | 85.17 | 92.39 | -102.95 | -102.95 | -4.94 |

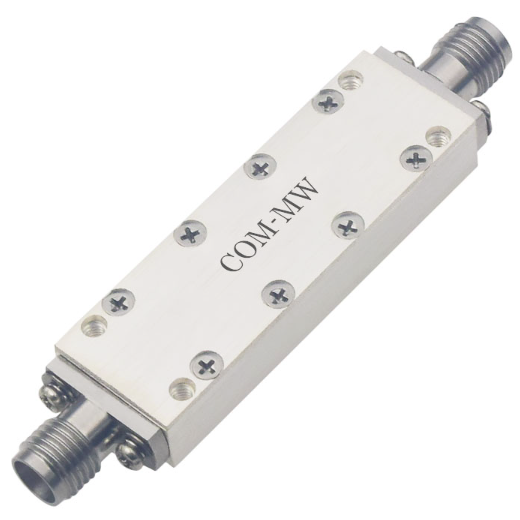

参考实物图

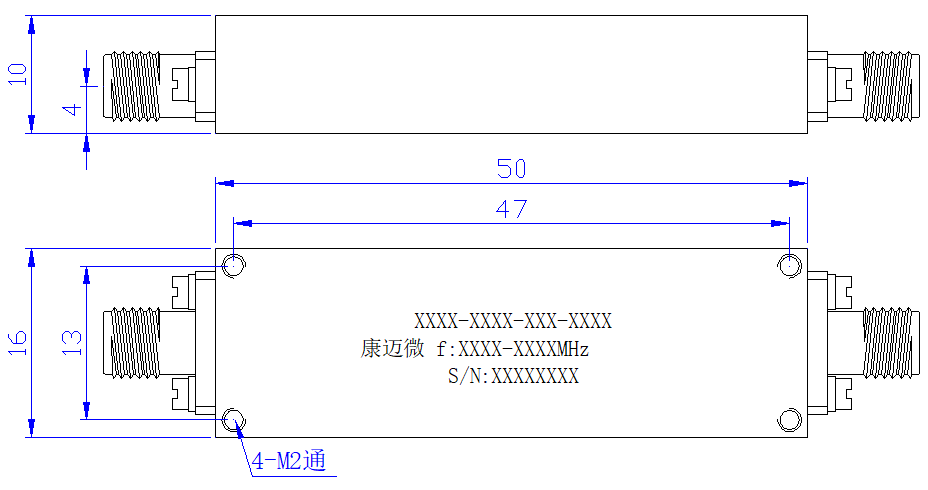

外形结构图（mm）

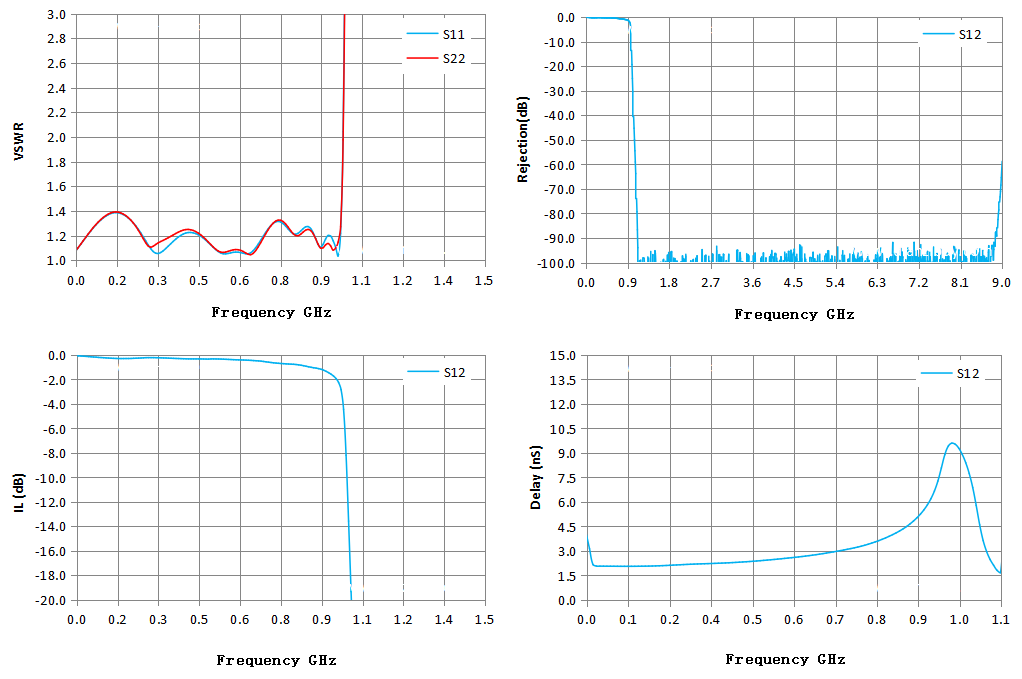

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
