滤波器
阻带频率 5475~5725MHz,≥40dB,通带频率 DC~5445MHz,5750~7000MHz,SMA
- ZBSF6-C5475-5725-1118
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 5475 | ~ | 5725 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5445 | MHz | |
| 通带频率 | 5750 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 5300.00 | 1.19 | -0.73 |
| 5343.00 | 1.36 | -0.80 |
| 5386.00 | 1.38 | -0.76 |
| 5429.00 | 1.39 | -1.03 |
| 5471.00 | 11.97 | -32.52 |
| 5514.00 | 15.20 | -73.74 |
| 5557.00 | 35.43 | -56.51 |
| 5600.00 | 19.65 | -56.60 |
| 5643.00 | 4.48 | -58.18 |
| 5686.00 | 30.06 | -55.38 |
| 5729.00 | 14.41 | -34.53 |
| 5771.00 | 1.11 | -1.25 |
| 5814.00 | 1.47 | -1.11 |
| 5857.00 | 1.25 | -0.91 |
| 5900.00 | 1.40 | -0.84 |

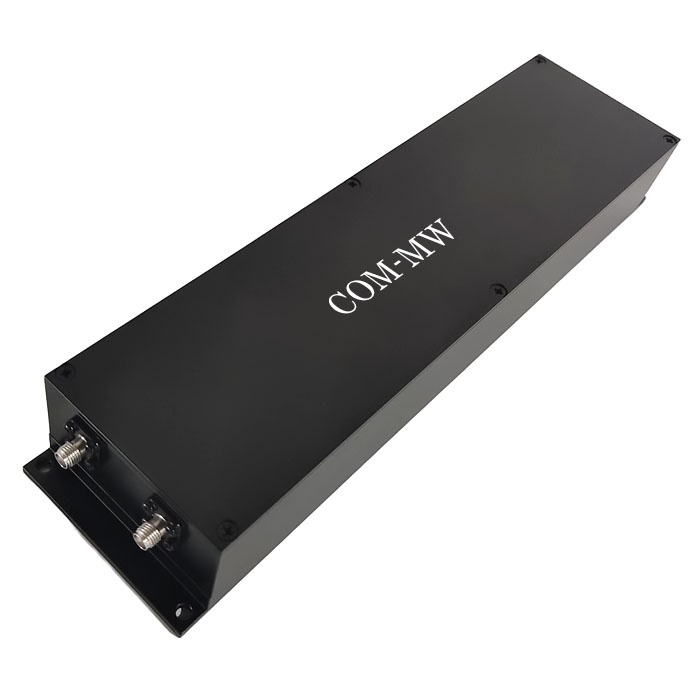

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
