功分器
6~40GHz, 15W, 4路, 0°, 2.92-F
- ZPD25-4M6-40G-199
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 40 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S15 相位 ° |
| 4.95 | 1.35 | 1.13 | -6.44 | -24.27 | -0.53 |
| 7.53 | 1.09 | 1.12 | -6.31 | -26.37 | -0.01 |
| 10.1 | 1.09 | 1.12 | -6.38 | -24.16 | -0.28 |
| 12.68 | 1.05 | 1.05 | -6.39 | -28.82 | -0.37 |
| 15.25 | 1.35 | 1.01 | -6.52 | -23.69 | -0.56 |
| 17.83 | 1.07 | 1.06 | -6.53 | -23.08 | -0.88 |
| 20.4 | 1.18 | 1.09 | -6.59 | -20.77 | -0.97 |
| 22.98 | 1.24 | 1.03 | -6.71 | -23.52 | -0.22 |
| 25.55 | 1.29 | 1.21 | -6.75 | -24.76 | -1.12 |
| 28.13 | 1.17 | 1.21 | -6.75 | -31.97 | -1.07 |
| 30.7 | 1.17 | 1.27 | -6.79 | -23.19 | -0.8 |
| 33.28 | 1.23 | 1.15 | -7.03 | -20.33 | -1.41 |
| 35.85 | 1.27 | 1.23 | -7.02 | -24 | -0.6 |
| 38.43 | 1.33 | 1.16 | -7.04 | -18.76 | -2.32 |
| 41 | 1.17 | 1.13 | -7.35 | -18.51 | -3.54 |

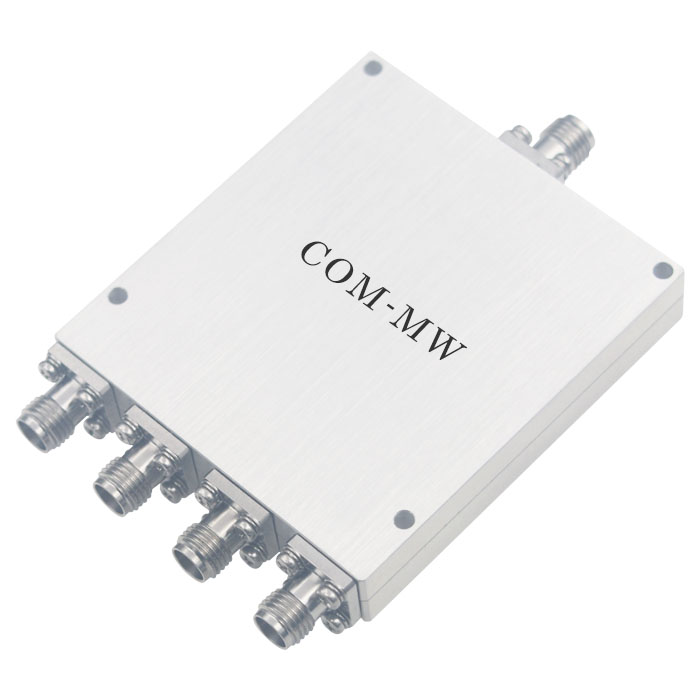

参考实物图

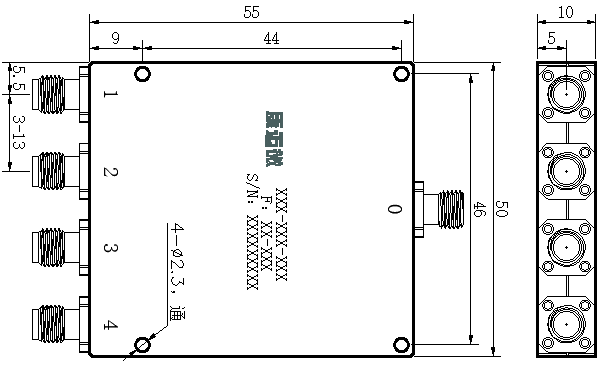

外形结构图（mm）

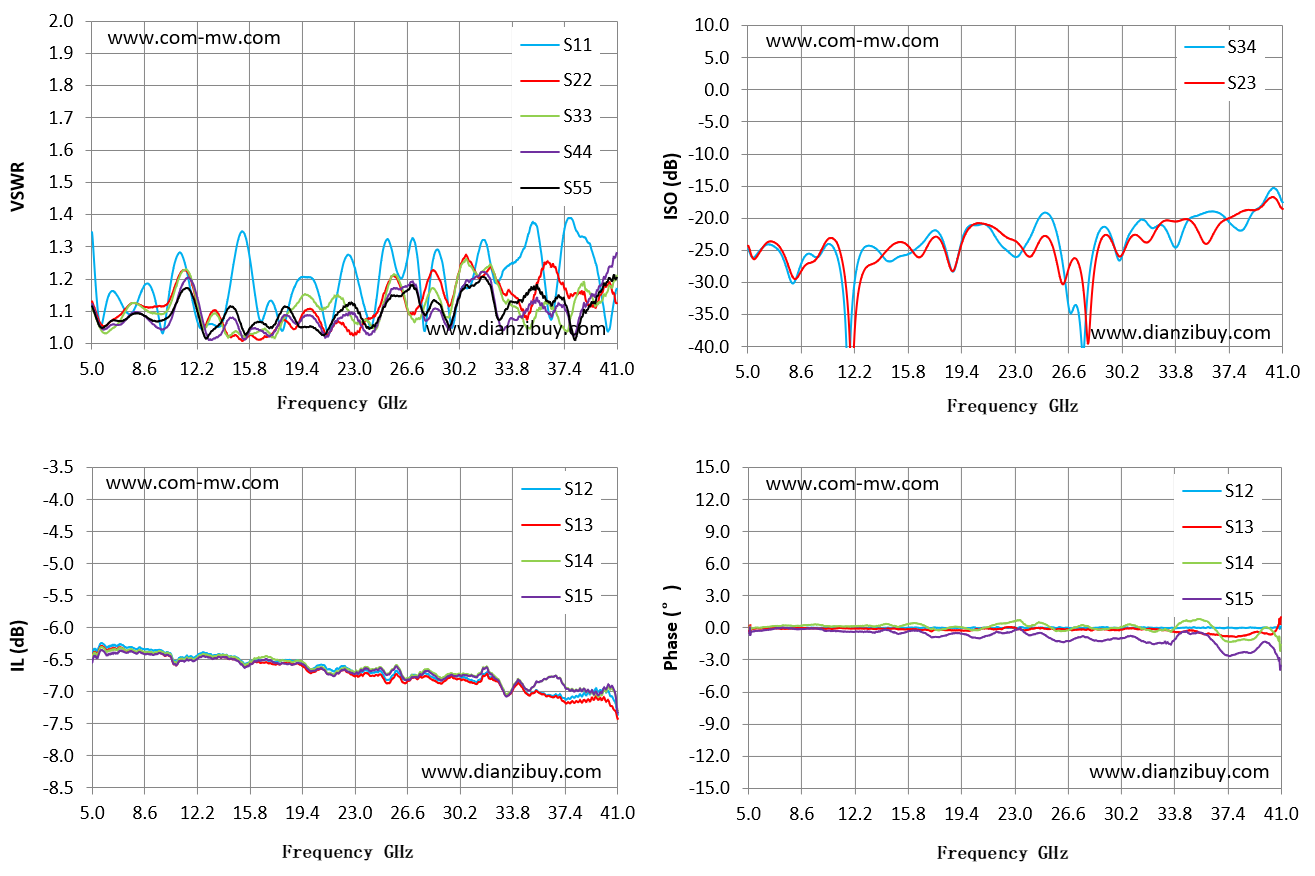

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
