产品
滤波器
通带频率37~40GHz, DC-34.5GHz≥40dB, 42.5-49GHz≥40dB, 2.92-K可拆
- ZBF6-C38.5-3G-1354
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 37 | ~ | 40 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-34.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 42.5-49 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 35.8 | 18.08 | -45.62 | 0.2 |
| 36.26 | 15.01 | -22.55 | 0.42 |
| 36.73 | 2.67 | -5.69 | 1.35 |
| 37.19 | 1.25 | -1.41 | 0.97 |
| 37.66 | 1.16 | -1.1 | 0.78 |
| 38.12 | 1.26 | -0.9 | 0.7 |
| 38.59 | 1.27 | -0.73 | 0.67 |
| 39.05 | 1.1 | -0.74 | 0.66 |
| 39.51 | 1.4 | -0.83 | 0.68 |
| 39.98 | 1.07 | -1.12 | 0.79 |
| 40.44 | 4.08 | -4.61 | 0.91 |
| 40.91 | 15.17 | -15.18 | 0.48 |
| 41.37 | 18.7 | -27.58 | 0.31 |
| 41.84 | 17.45 | -36.34 | 0.28 |
| 42.3 | 17.7 | -42.94 | 0.22 |
参考实物图
外形结构图（mm）

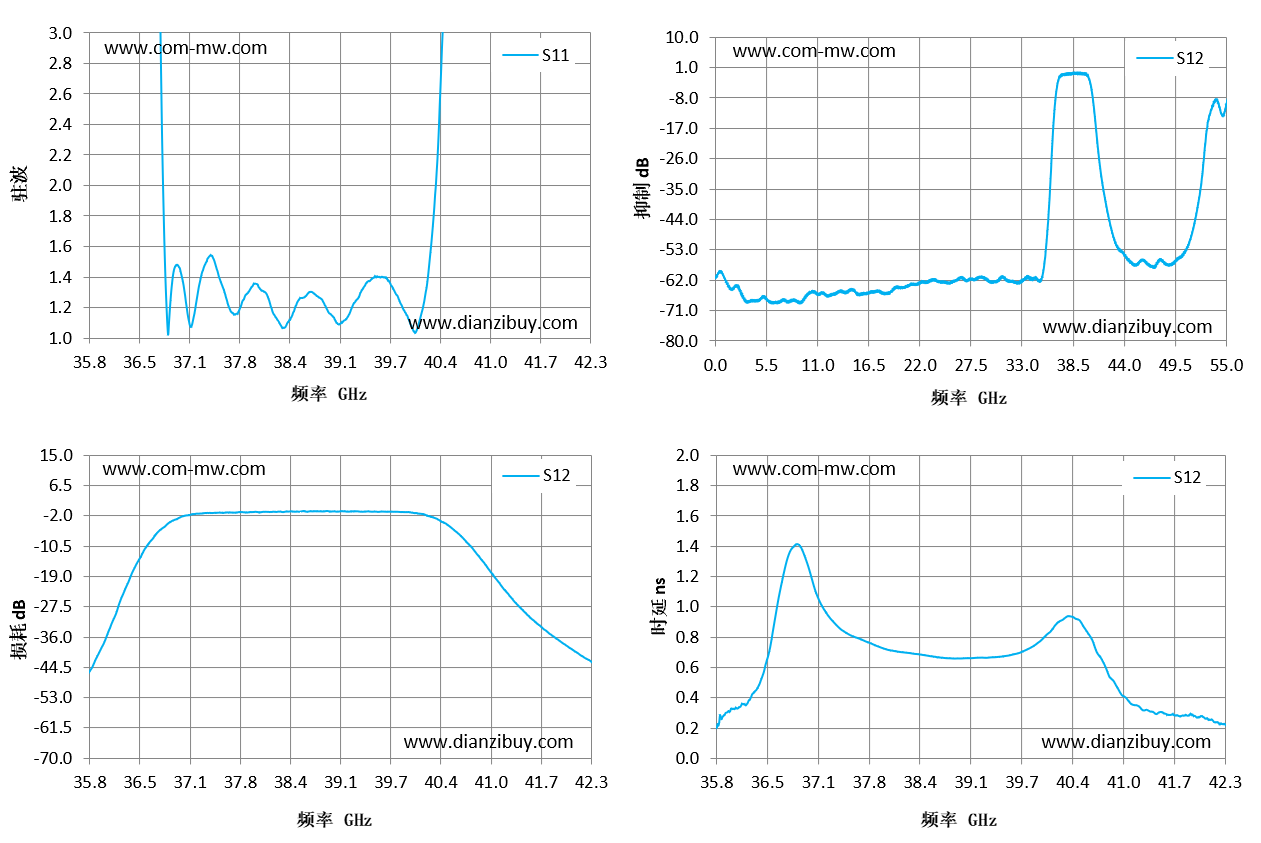

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
