功分器
18~40GHz, 15W, 9路, 0°, 2.92-K
- ZPD25-9M18-40G-294
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 2.5 | dB(不包含理论损耗9.54dB) | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 9路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1-9 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
|---|---|---|---|---|---|
| 17.01 | 1.11 | 1.36 | -10.13 | -33.98 | 1.76 |
| 18.72 | 1.29 | 1.1 | -10.28 | -22.07 | 1.76 |
| 20.44 | 1.06 | 1.11 | -10.22 | -23.82 | 1.21 |
| 22.15 | 1.05 | 1.31 | -10.33 | -27.43 | 3.03 |
| 23.87 | 1.28 | 1.13 | -10.47 | -20.94 | 1.03 |
| 25.58 | 1.09 | 1.13 | -10.54 | -22.34 | 1.8 |
| 27.3 | 1.27 | 1.23 | -10.53 | -24.21 | 1.7 |
| 29.01 | 1.18 | 1.32 | -10.7 | -38.17 | 1.47 |
| 30.72 | 1.43 | 1.44 | -10.75 | -22.89 | 0.07 |
| 32.44 | 1.38 | 1.26 | -10.63 | -26.87 | 1.35 |
| 34.15 | 1.4 | 1.25 | -10.8 | -23.35 | 0.89 |
| 35.87 | 1.36 | 1.31 | -10.83 | -26.37 | 1.67 |
| 37.58 | 1.35 | 1.23 | -10.89 | -17.12 | -1.57 |
| 39.3 | 1.33 | 1.4 | -10.92 | -19.82 | 0.08 |
| 41.01 | 1.59 | 1.31 | -10.93 | -19.23 | -3.88 |

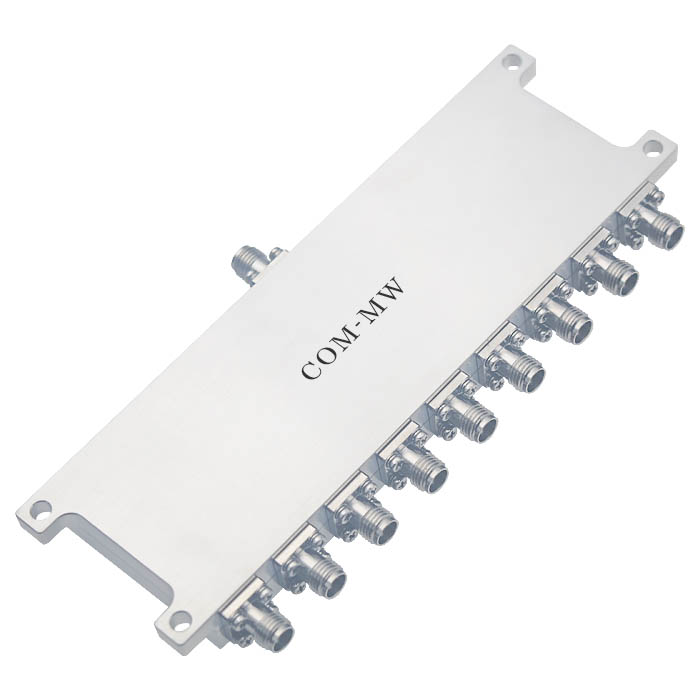

参考实物图

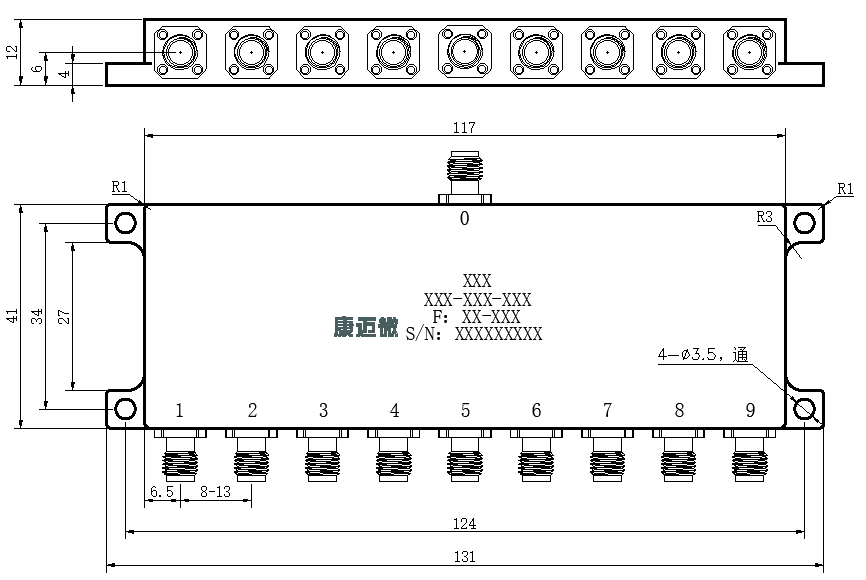

外形结构图（mm）

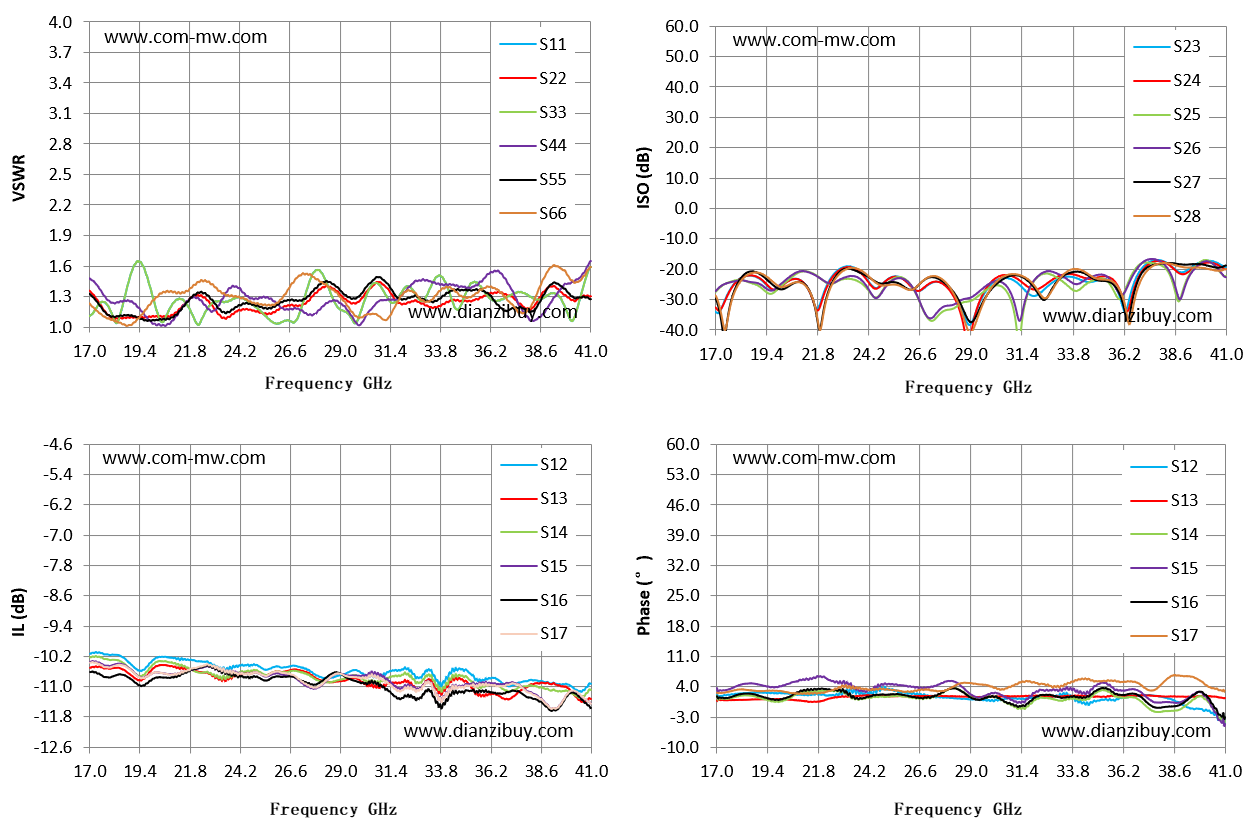

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
