功率放大器
100~3000MHz,增益 40dB,饱和功率 37dBm,SMA
- DPA8-100-3000-4039
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 3000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | 3 | dB | ||
| 输入驻波比 | 1.5 | |||
| 饱和功率 | 37 | dBm | ||
| 杂散抑制 | 60 | dBc | ||
| 谐波抑制 | 15 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 颜色 | 灰黑色，按P517(灰黑色)S05.II.Y要求 |
| 工作电压 | +220V |
| 相对湿度 | 95%设计保证 |
| 工作温度 | -15~+45℃设计保证 |
| 储存温度 | -25~+75℃设计保证 |
功能说明
| 序号 | 内容 | 备注 |
| 1 | 具备温度检测及过温保护功能 | |
| 2 | 具有输入过功率保护功能 | |
| 3 | 具有输出端口驻波保护功能 | |
| 4 | 具备防水功能 | |
| 5 | 具有信号旁路功能，即关断时信号直通 |
参考实物图

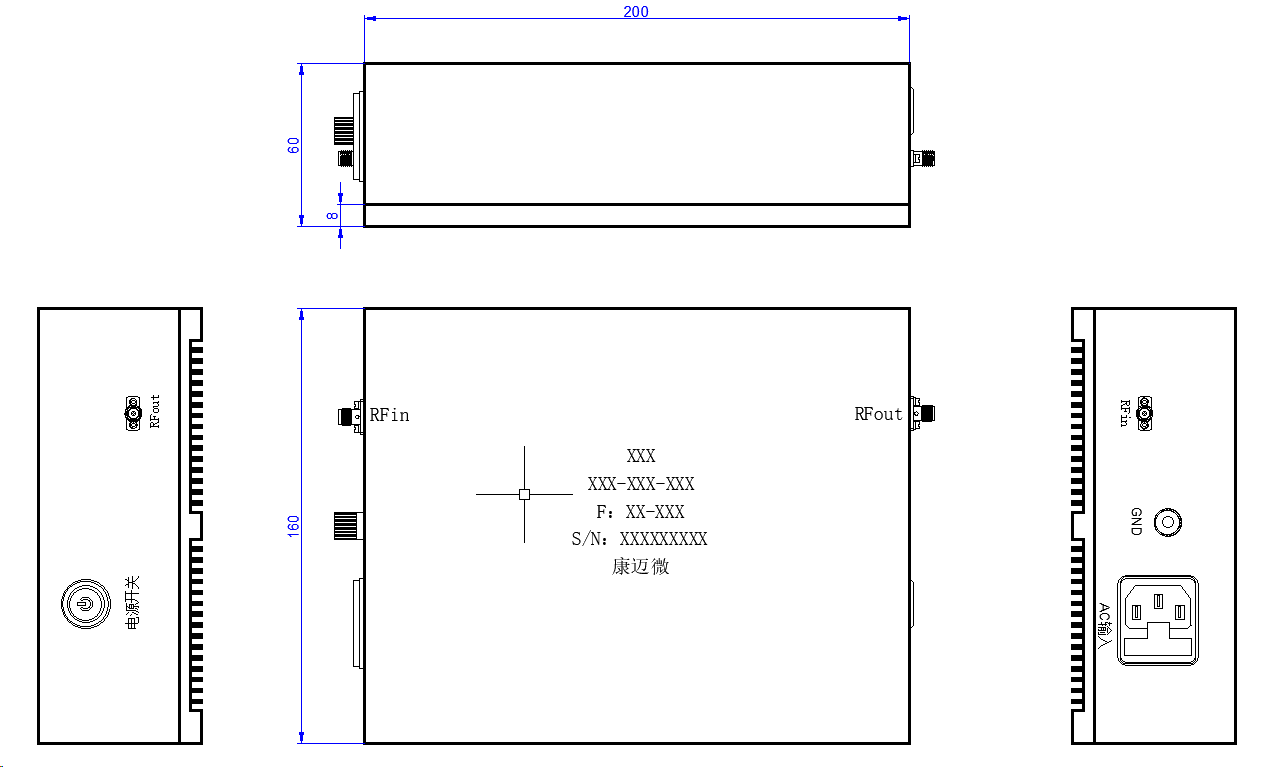

外形结构图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
