滤波器
通带频率 DC~900MHz,1060-1700MHz≥50dB,表面贴装
- ZLPF5-L0-900-3450
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 900 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 1060-1700 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1700-2200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.01 | -0.01 | 0.70 |
| 0.19 | 1.22 | 1.22 | -0.11 | -0.11 | 0.73 |
| 0.37 | 1.26 | 1.27 | -0.24 | -0.24 | 0.82 |
| 0.54 | 1.05 | 1.05 | -0.25 | -0.25 | 1.02 |
| 0.72 | 1.14 | 1.16 | -0.45 | -0.45 | 1.52 |
| 0.90 | 1.04 | 1.01 | -1.02 | -1.02 | 4.53 |
| 1.08 | 33.50 | 44.45 | -62.31 | -62.31 | 1.38 |
| 1.26 | 36.37 | 47.80 | -55.53 | -55.53 | 0.12 |
| 1.43 | 39.61 | 45.37 | -52.43 | -52.43 | 0.66 |
| 1.61 | 35.45 | 45.11 | -52.61 | -52.61 | 0.51 |
| 1.79 | 31.35 | 37.23 | -50.32 | -50.32 | 0.45 |
| 1.97 | 28.75 | 33.74 | -45.90 | -45.90 | 0.34 |
| 2.14 | 24.84 | 27.15 | -48.47 | -48.47 | 1.13 |
| 2.32 | 11.76 | 14.63 | -26.41 | -26.41 | 3.63 |
| 2.50 | 16.01 | 15.01 | -25.49 | -25.49 | 0.42 |

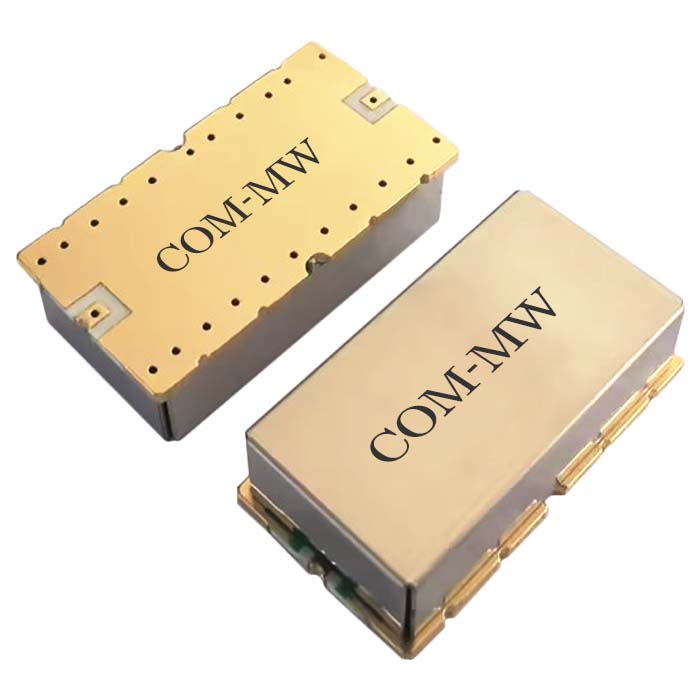

参考实物图
外形结构图（mm）

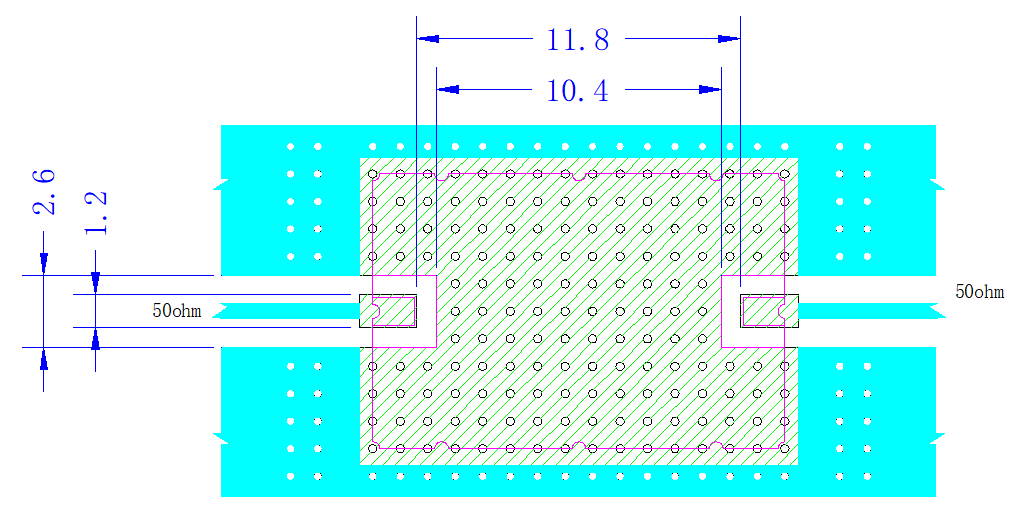

建议PCB布局图

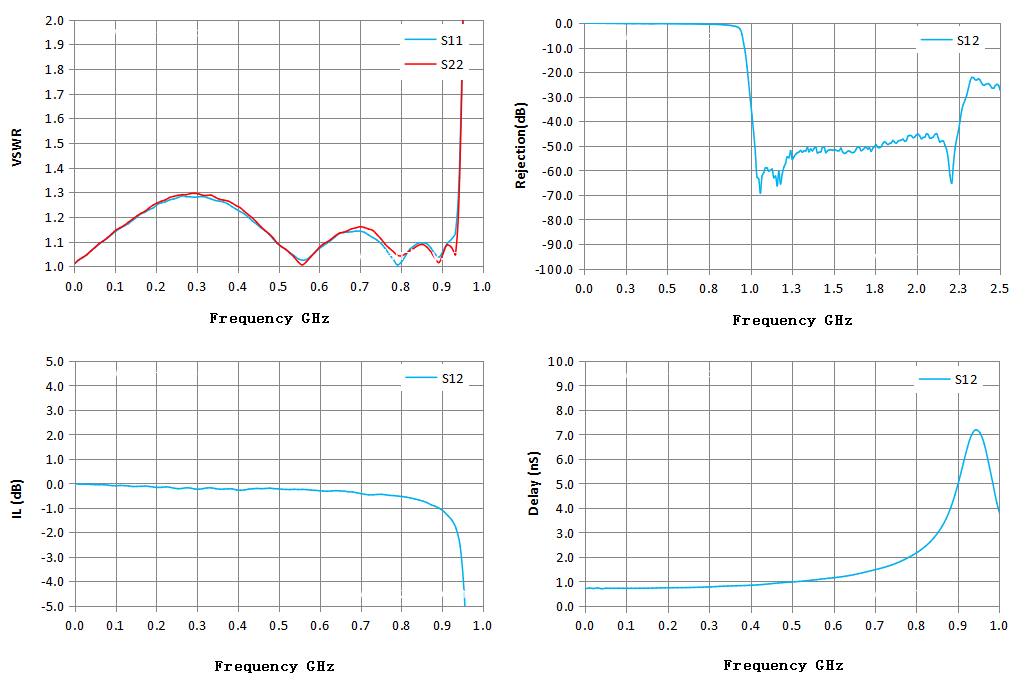

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
