开关矩阵
DC~40GHz,单刀八掷,2.92-K,网口控制，USB控制
- DSM8-0.01-40G-3557
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.4@6GHz | dB | ||
| 插入损耗 | 0.7@18GHz | dB | ||
| 插入损耗 | 0.9@26.5GHz | dB | ||
| 插入损耗 | 1.1@40GHz | dB | ||
| 隔离度 | 70@6GHz | dB | ||
| 隔离度 | 60@12GHz | dB | ||
| 隔离度 | 55@18GHz | dB | ||
| 隔离度 | 50@40GHz | dB | ||
| 驻波比 | 1.40@6GHz | |||
| 驻波比 | 1.60@18GHz | |||
| 驻波比 | 1.80@26.5GHz | |||
| 驻波比 | 2.0@40GHz | |||
| 功率容量 | 40@6GHz | W | ||
| 功率容量 | 25@18GHz | W | ||
| 功率容量 | 12@26.5GHz | W | ||
| 功率容量 | 5@40GHz | W |
其它参数
| 开关时间 | 15ms |
| 开关路数 | 单刀八掷 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 选通单个通道电流为300mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -40~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制方式 | 网口控制，USB控制 |
端口定义
| 分路端口 | J1,J2,J3,J4,J5,J6,J7,J8 |
| 公共端口 | J0 |
Description of the network port system
1、The device defaults as a TCP/ip server；
2、Default IP address: 192.168.1.100；
3、Default port number: 1000;
网口控制命令
| 选通通道1 | AA 01 00 00 00 00 00 55 | |
| 选通通道2 | AA 02 00 00 00 00 00 55 | |
| 选通通道3 | AA 03 00 00 00 00 00 55 | |
| 选通通道4 | AA 04 00 00 00 00 00 55 | |
| 选通通道5 | AA 05 00 00 00 00 00 55 | |
| 选通通道6 | AA 06 00 00 00 00 00 55 | |
| 选通通道7 | AA 07 00 00 00 00 00 55 | |
| 选通通道8 | AA 08 00 00 00 00 00 55 |
产品说明
本产品提供上位机控制软件，以及使用说明，网口和USB-B都可使用上位机进行控制，网口也可通过命令进行控制。（注意：该产品建议先将电源接上，然后打开电源开关之后，再连接产品和PC端的控制线）
典型测试数据
| Frequency GHz | S00 驻波 | S10 损耗 dB | S30 损耗 dB | S50 损耗 dB | S80 损耗 dB | S12 隔离 dB | S11 驻波 |
| 0.01 | 1.03 | -0.02 | -0.02 | -0.03 | -0.03 | -81.4 | 1.03 |
| 3.21 | 1.05 | -0.03 | -0.05 | -0.05 | -0.04 | -89.9 | 1.05 |
| 9.64 | 1.14 | -0.14 | -0.18 | -0.2 | -0.17 | -88.5 | 1.21 |
| 16.07 | 1.14 | -0.21 | -0.22 | -0.24 | -0.22 | -86.4 | 1.17 |
| 22.5 | 1.14 | -0.34 | -0.37 | -0.4 | -0.42 | -82.6 | 1.23 |
| 28.93 | 1.14 | -0.54 | -0.56 | -0.6 | -0.63 | -81.3 | 1.16 |
| 32.14 | 1.23 | -0.69 | -0.63 | -0.71 | -0.74 | -81.3 | 1.49 |
| 35.36 | 1.15 | -0.62 | -0.59 | -0.7 | -0.68 | -77.8 | 1.25 |
| 38.57 | 1.08 | -0.63 | -0.66 | -0.73 | -0.7 | -76.2 | 1.12 |
| 41.79 | 1.29 | -0.94 | -1.01 | -1.03 | -1.08 | -73.9 | 1.62 |

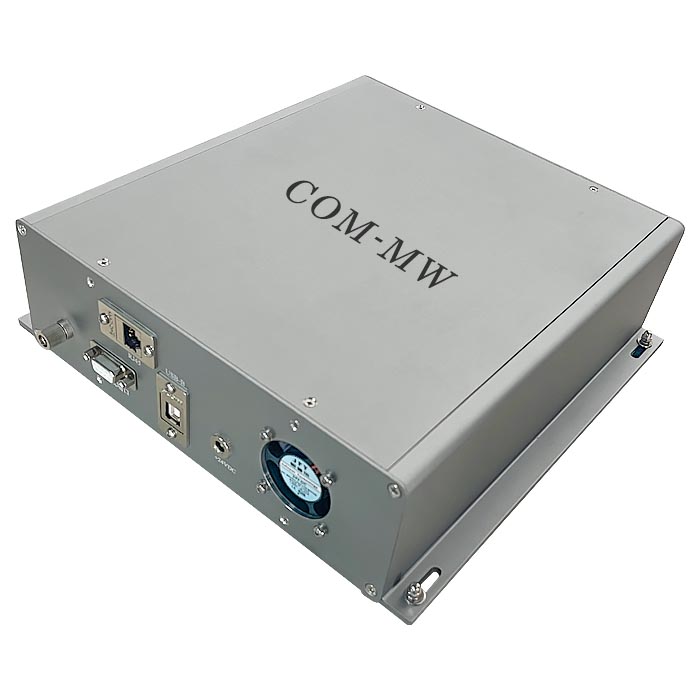

参考实物图

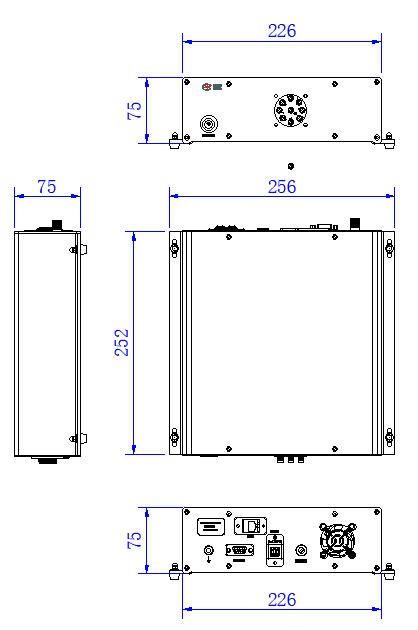

外形结构图（mm）

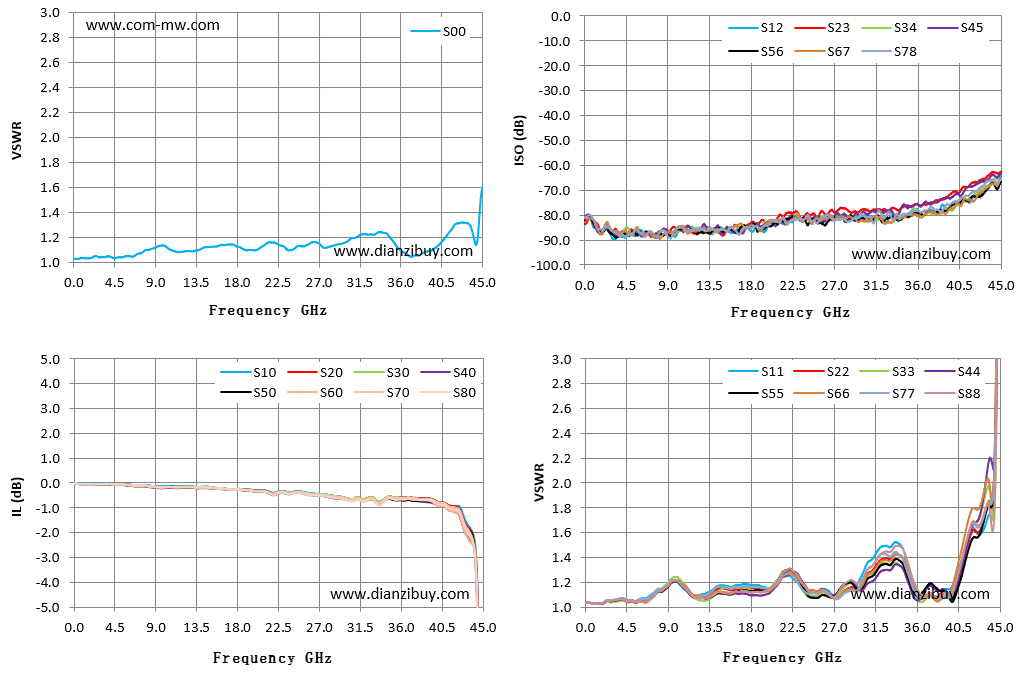

典型测试曲线图

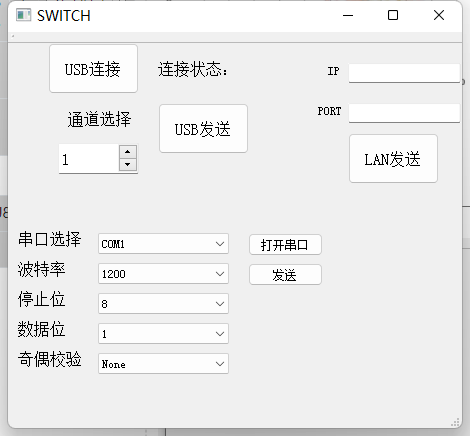

上位机界面
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
